D2 Klettereinheit vervollständigen
Neigungsverbinder RCS CL
MAX montieren
■
Für die Montage der Neigungsver-
binder RCS CL MAX (23) muss die
unterste Distanzierung M24-82 in
der Kletterschiene RCS (9) demon-
tiert werden.
■
Die Rohr-Hülse (10.12) der Distanzie-
rung Ø 20 (B) der Antriebsschiene
muss vor der Montage in den Nei-
gungsverbinder RCS CL MAX (23)
gesteckt werden.
Bauteile
23 Neigungsverbinder RCS CL MAX
15 Passbolzen Ø 26 x 120
88 Federstecker 5/1
Montage
1. Distanzierung M24-82 (A) in Kletter-
schiene RCS (9) demontieren.
2. Distanzierung M20-82 (B) demontie-
ren – ergibt Schraube M20 x 120-8.8
(10.13), Mutter ISO 7040 M20-8
(10.14) und Rohr-Hülse (10.12).
3. Rohr-Hülse (10.12) in Neigungsver-
binder RCS CL MAX (23) stecken.
4. Neigungsverbinder RCS CL MAX
(23) in Kletterschiene RCS (9) und
Antriebsschiene RCS CL MAX (10)
stecken.
5. Neigungsverbinder mit 2x Passbolz-
hen Ø 26 x 120 (15) und Federste-
cker 5/1 (88) mit Kletterschiene RCS
(9) verbinden.
6. Neigungsverbinder mit 2x Passbol-
zen Ø 26 x 120 (15) und Federste-
cker 5/1 (88) mit Antriebsschiene
RCS CL MAX (10) verbinden.
7. Schr ISO 4014 M20 x 120-8.8 (10.13)
durch Antriebsschiene RCS CL MAX
(10), Neigungsverbinder RCS CL
MAX (23) und Rohr-Hülse (10.18)
stecken und mit Mutter ISO 7040
M20-8 (10.14) befestigen.
8. Schraube M24 mit Mutter der Dis-
tanzierung M24 (A) aus Schritt 1.
wieder montieren (Die Hülse der Di-
stanzierung M24 wird nicht mehr be-
nötigt).

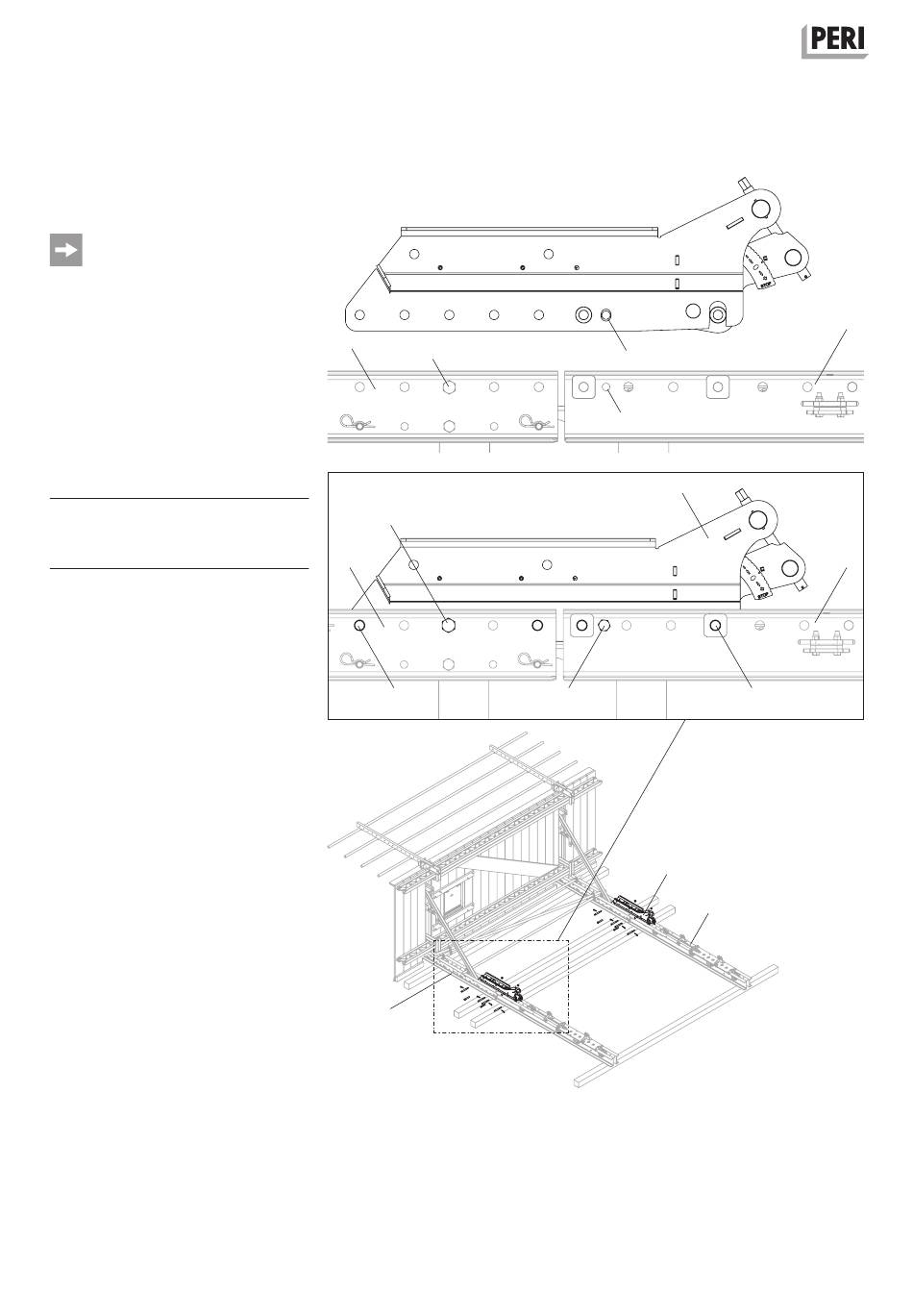

(Abb. D2.04 + D2.04a)
90
9
A
Abb. D2.04a
A
9
15 + 88
10.12 + 10.13 + 10.14
Abb. D2.04b
9
10.12
B
23
15 + 88
23
10
Abb. D2.04
