E1
Kletterablauf
■
Montageanleitung „RCS MAX Klet-
terzylinder und Hydraulik beachten".
■
Bedienungsanleitung des Hydraulik-
aggregats beachten.
■
Aufbau- und Verwendungsanleitung
des Schalungssystems beachten.
■
Erklärung der Kletterklinke siehe Sei-
te 119.
Ausgangssituation:
■
Kletterschuh RCS an Position F de-
montiert.
■
Bewehrung eingebaut und Schalung
eingeschalt.
■
Stellschalung gestellt und verankert.
■
Höhenlage der Schalung neu einge-
stellt: Durch die Lagerung über die
Vertikallastklinke (10.16) auf dem un-
teren Kletterschuh RCS (5c) an Posi-
tion E ergibt sich ein anderer Ab-
stand der Kletterschiene RCS zur
Oberkante Betonierabschnitt h0
(Abb E1.01b)
■
Vorlaufanker an Schalung befestigt
Schritt 1: Betonieren
Lastsituation:
■
Last mit Klettersäge (10.6) auf Klet-
terschuh RCS (5c) an Position E.
■
Vertikallastklinke (10.16) aktiviert.
Betonieren
1. Beton von einem sicheren Arbeits-
platz in die Schalung gießen.
2. Beton verdichten.
3. Beton aushärten lassen, bis die er-
forderliche Tragfähigkeit erreicht ist.

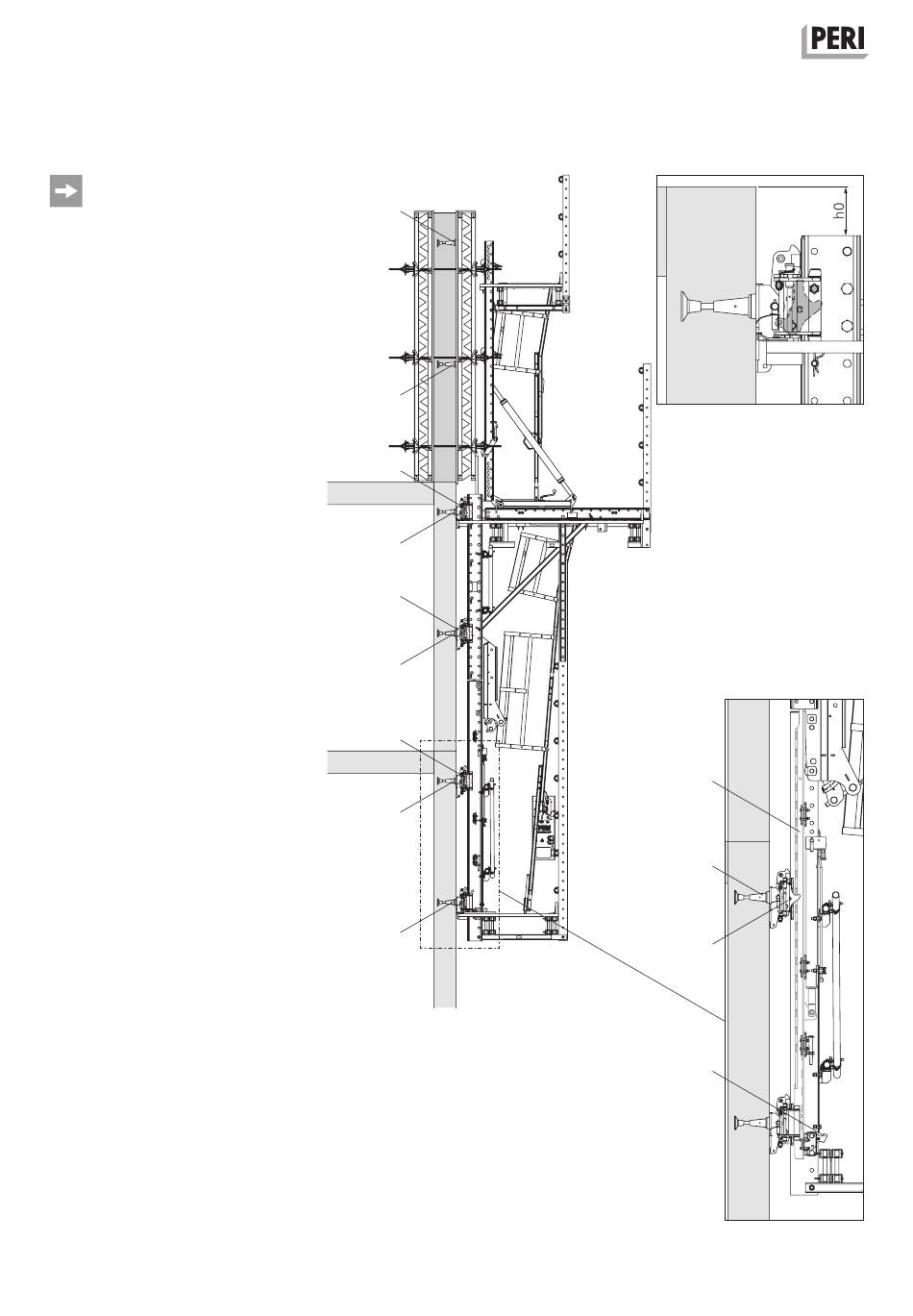

(Abb. E1.01 + E1.01a)
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
A
B
5a
C
5b
D
5c
E
F
Abb. E1.01
Abb. E1.01b
10.6
E
5c
10.16
Abb. E1.01a
97
