D2 Klettereinheit vervollständigen
Absturzsicherung montieren
Bauteile
38 Bügel A64 DIN 3570 M12
39 Gerüstrohr Stahl Ø 21 x 120
44 Mutter ISO 4032 M12-8
Montage
1. Gerüstrohre Stahl Ø 48,3 x 3,2 (39)
in Bügel A64 DIN 3570 M12 (38) ein-
legen und zusammen mit Mutter
ISO 4032 M12-8 (44) auf der Innen-
seite an den Geländerstielen RCS
509 (97) festschrauben.

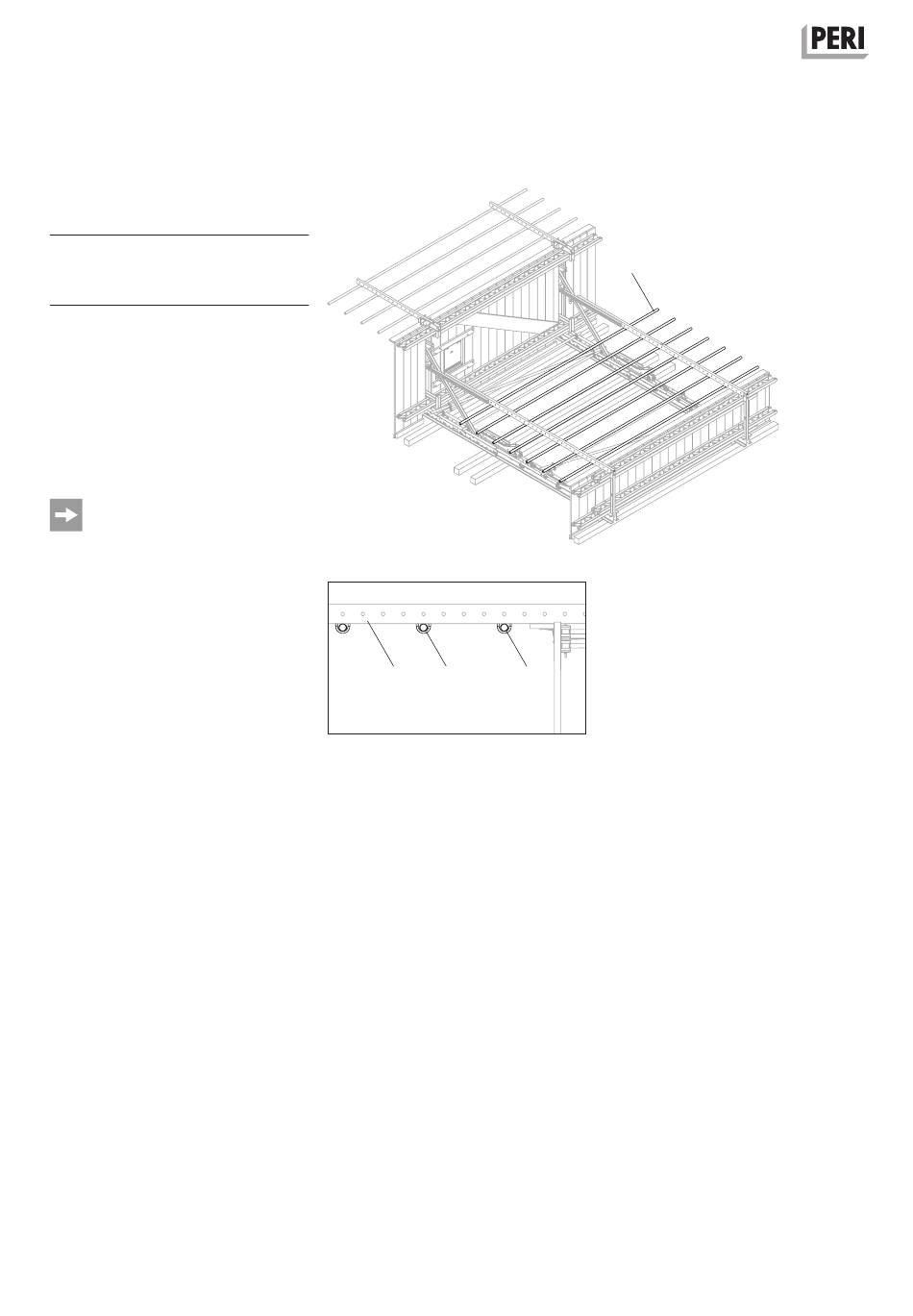

(Abb. D2.07 + D2.07a)
■
Zur Vermeidung von Überlastungen
mindestens 4 Gerüstrohre bei Aus-
kragungen über 1,10 m an den En-
den und in Feldmitte verwenden, bei
Spannweiten über 4,40 m durch ver-
tikale Gerüstrohre miteinander ver-
binden oder abstützen.
■
Die Länge der Gerüstrohre, muss
der projektspezifischen Planung ent-
nommen werden.
■
Die Montage folgender Seiten-
schutzbauteile muss aus der pro-
jektspezifischen Planung entnom-
men werden:
– Geländerbretter,
– Gerüstrohre Ø60,3,
– Gerüstrohre mit Netzeinhausung,
– Kanthölzer mit Volleinhausung.
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
97
38 + 44
Abb. D2.07a
39
39
Abb. D2.07
93
