C1 Vormontage Arbeitsbühne
Geländerpfosten montieren
1. 2x Schr ISO 4014 M20 x 120-8.8
(37.1) und 2x Mutter ISO 7040 M20-
8 (37.2) aus Geländerpfosten RCS
226 (37) entfernen.
2. Geländerpfosten RCS 226 (37) in
Querbalkeneinheit RCS 220 VARIO
(24) stecken.
3. Geländerpfosten mit 2x Schr ISO
4014 M20 x 120-8.8 (37.1) und 2x
Mutter ISO 7040 M20-8 (37.2) an
Querbalkeneinheit RCS 220 VARIO
(24) befestigen.

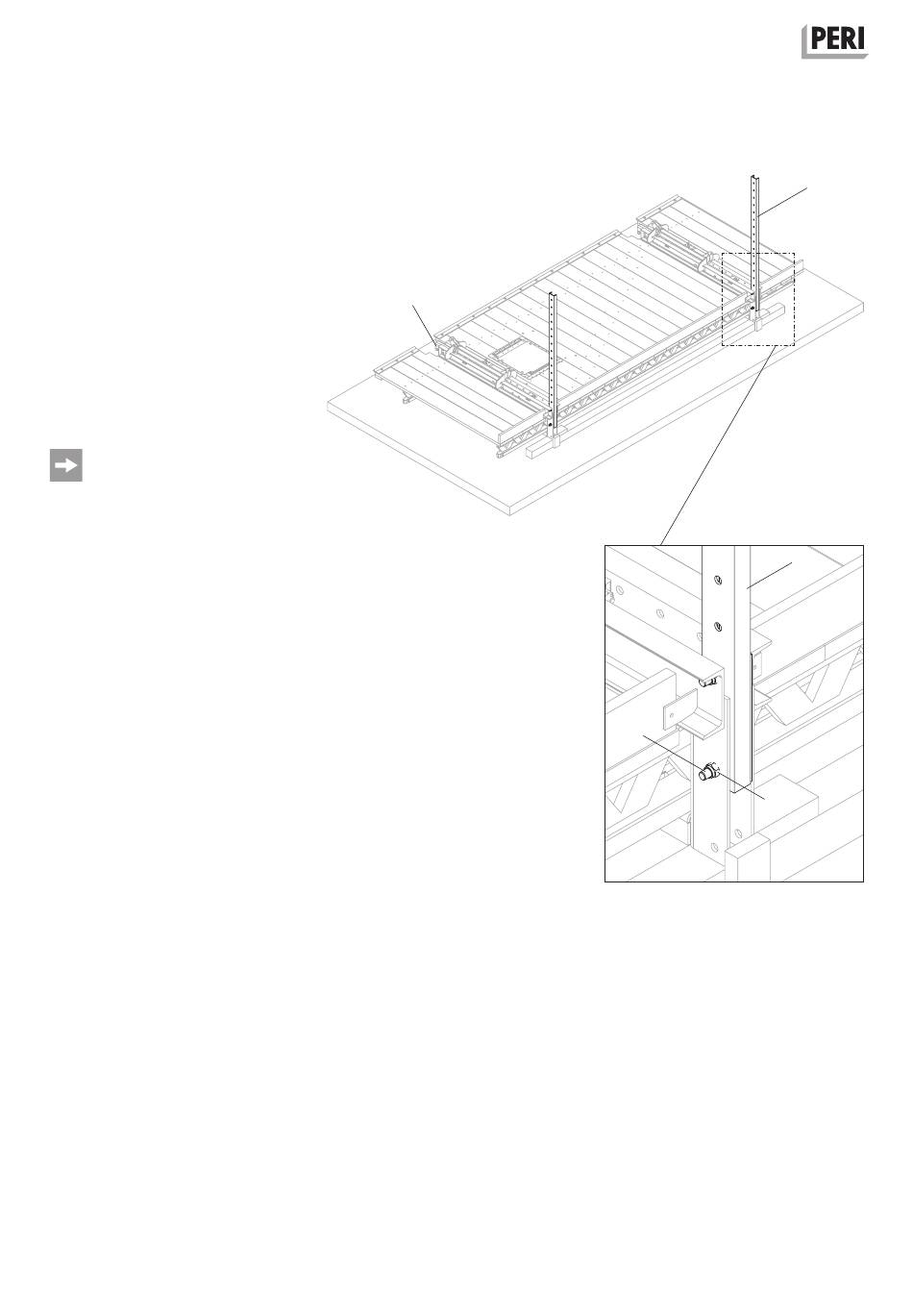

(Abb. C1.07 + C1.07a)
Regelausführung mit Gerüstrohren
oder Geländerbrettern:
Befestigungslöcher im Geländerpfos-
ten zeigen nach innen.
54
24
Abb. C1.07
37.1
Abb. C1.07a
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
37
37
37.2
