C1 Vormontage Arbeitsbühne
Bühnenbelag montieren
Montage
1. Belagbohlen (27) auf die vorgegebe-
ne Länge zusägen.
2. Belagbohlen (27) an jeder Kreuzung
mit Gitterträgern GT 24 (25) mit 2x
Spax Schraube TX 30 6 x 80 (35)
festschrauben.
3. Bohle L x 12 x 4 (29) mit Spax
Schraube TX 30 6 x 80 (35) an die
Belagbohlen (27) schrauben.
4. Bohlendiagonale (30) mit Spax
Schraube TX 30 6 x 80 (35) an Be-
lagbohlen (27) schrauben.
5. Bohle 12 x 4 (60) zur Unterstützung
auf beiden Seiten der Lukenöffnung
mit Spax Schraube TX 30 6 x 80 (35)
befestigen.

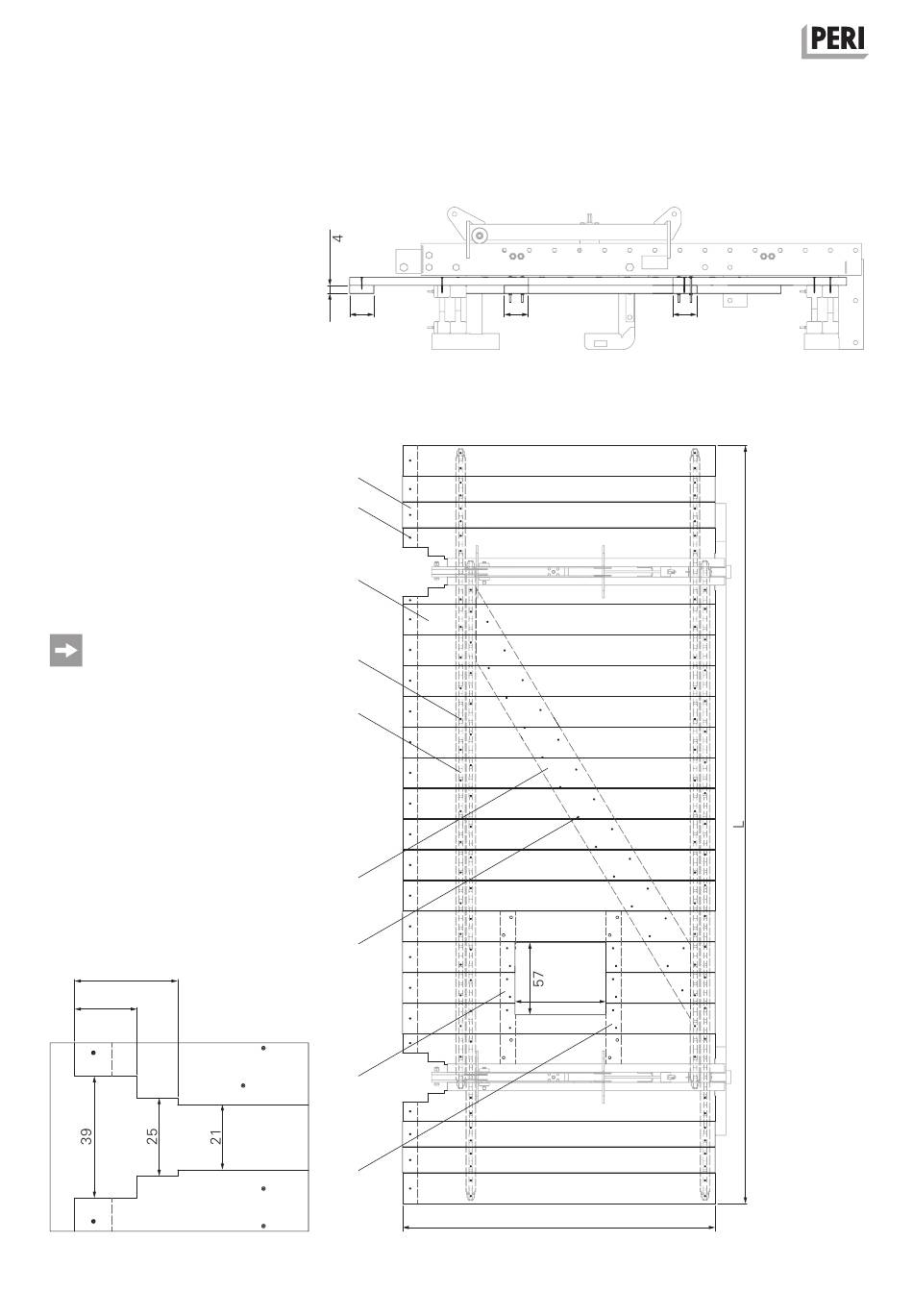

(Abb. C1.05 + C1.05a)
6. Aussparungen und Lukenöffnung
aus den Belagbohlen sägen.
(Abb. C1.05 + C1.05b)
■
Auskragende Belagbohlen mit Bohle
L x 12 x 4 (29) fixieren.
■
Mindestbreite von 10 cm der seitlich
verbleibenden Belagbohle beachten!
33
20
Abb. C1.05b
52
12
Abb. C1.05a
29
59
27
35
25
30
59
60
60
Abb. C1.05
12
12
72
247,5
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
