E4 Aufhängung

Kletterkonen ausbauen

Bauteile
64 KK Betonkonus M30-80/52
76 Kletterkonus-2 M30/DW 20
91 Schraubkonus M30/DW 26
Demontage

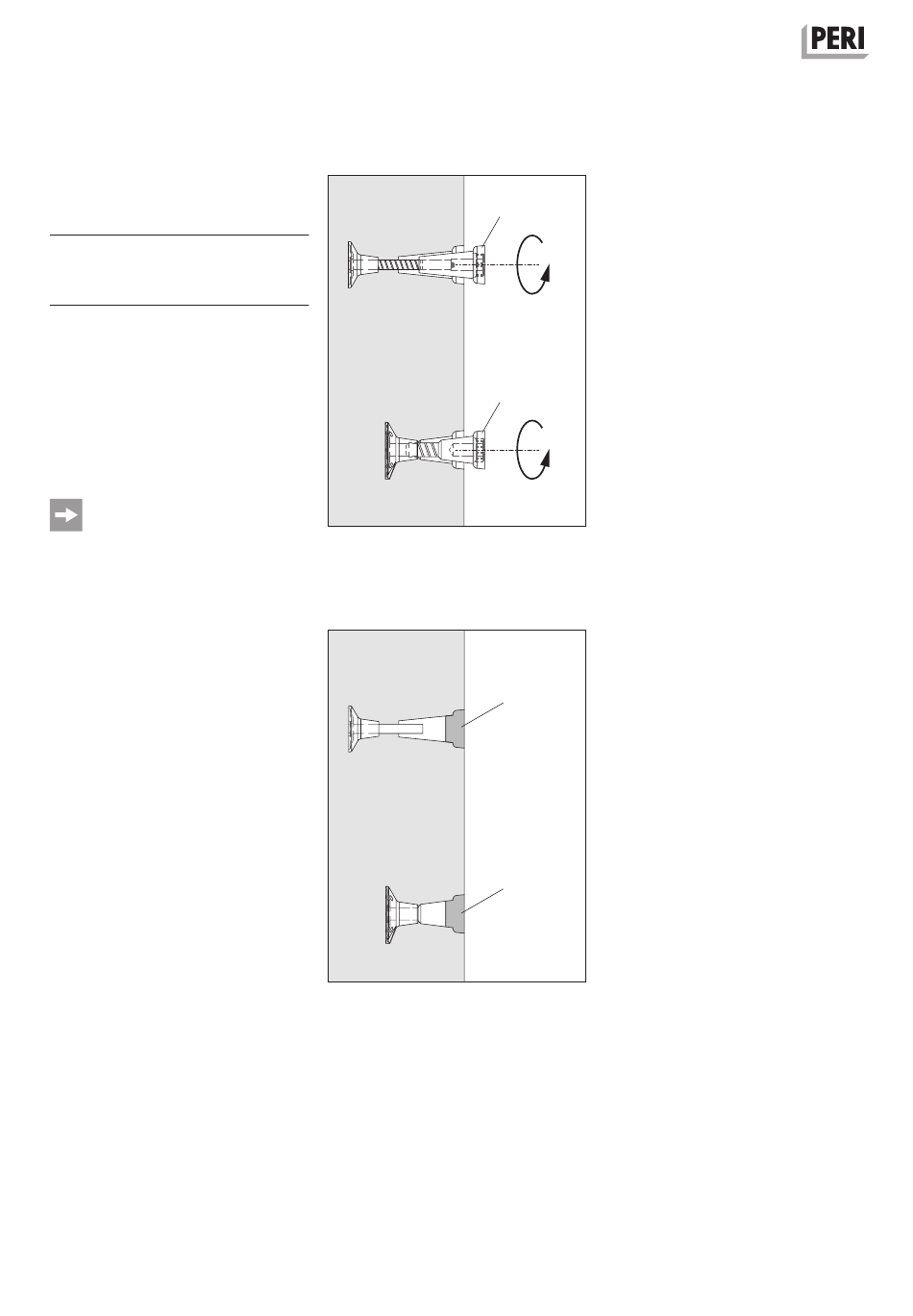

1. Den wieder verwendbaren Teil der
Verankerung mit einem Ringschlüs-
sel SW 46 lösen und vollständig her-
ausdrehen:
– Kletterkonus-2 M30/DW 20 (76)
– Schraubkonus M30/DW 26 (91)
(Abb. E4.07)
Falls erforderlich:
Ankerloch mit KK Betonkonus M30-
80/52 (64) und PERI Dichtungskleber
wasserdicht verschließen.
■
Siehe Aufbau- und Verwendungs-
anleitung Betonkonen und Betonkle-
ber.
(Abb. E4.08)
116
76
91
Abb. E4.07
Abb. E4.08
64
64
