C3 Vormontage Betonierbühne
Belagträger ausrichten und montie-
ren
1. Gitterträger GT 24 (25) nach Plan auf
den Bühnenträgern RCS/SRU 113
(41) auflegen und ausrichten.
(Abb. C3.03)
2. Gitterträger GT 24 (25) mit Skt. Holz-
schrauben DIN 571 8 x 60 (42) an
den Bühnenträgern RCS/SRU 113
(41) befestigen.
(Abb. C3.03a + C3.03b)
Bei Bedarf, zur Verlängerung der Belag-
träger, Bohlenstücke Lx4x24 cm ent-
sprechend der Planung seitlich an die
Belagträger mit mindestens 8 St. Torx
6x80 festschrauben.
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung

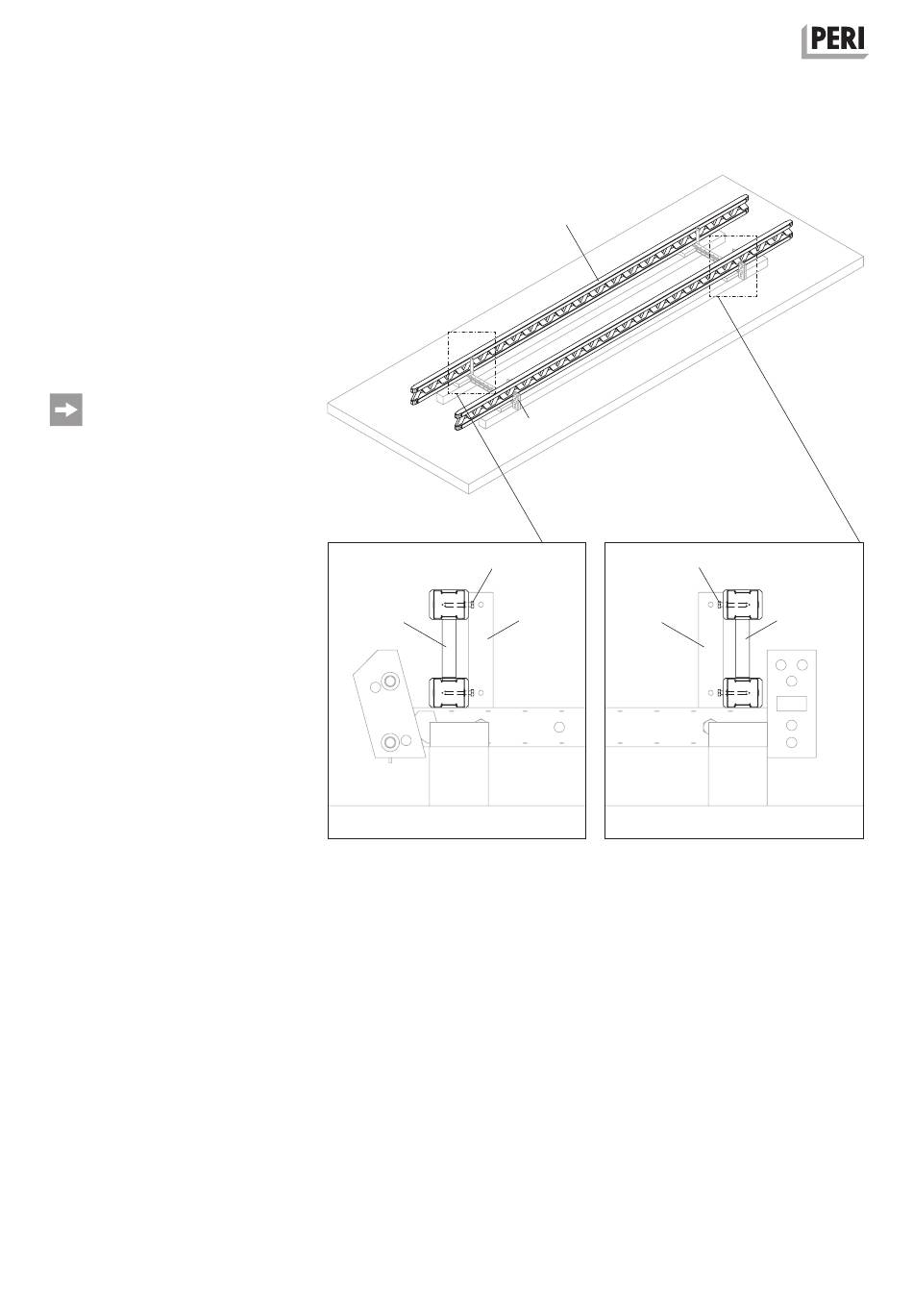

Abb. C3.03
42
25
Abb. C3.03a
25
41
42
41
41
Abb. C3.03b
25
