D1 Erster Betonierabschnitt
Alternativ: Vorlaufscheibe
■
Die Gewindeplatte DW 20 (77) bzw.
DW 26 (92) zur Lagesicherung mit
Draht an der Bewehrung befestigen.
Hierzu ggf. die Schalung von der an-
deren Seite her schließen.
■
Alle Ankerteile, insbesondere bei
großer Einbindetiefe der Veranke-
rung, den Zusammenbau und die Po-
sition vor dem Betonieren prüfen.
■
Wenn möglich, die Befestigung mit
Vorlaufschraube anwenden, da die
Verbindung stabiler ist.
■
Beim Ausschalen müssen die Nägel
durch die Schalhaut gezogen wer-
den. Deshalb Nägel nicht krumm
schlagen.
Bauteile pro Kletteranker
75 Drahtnagel 3 x 80
82 Vorlaufscheibe M30
Variante 1:
76 Kletterkonus-2 M30/DW 20
77 Gewindeplatte DW 20
78 Spannstahl DW 20, Sonderlänge 1x
Variante 2:
91 Schraubkonus M30/DW 26
92 Gewindeplatte DW 26
Montage

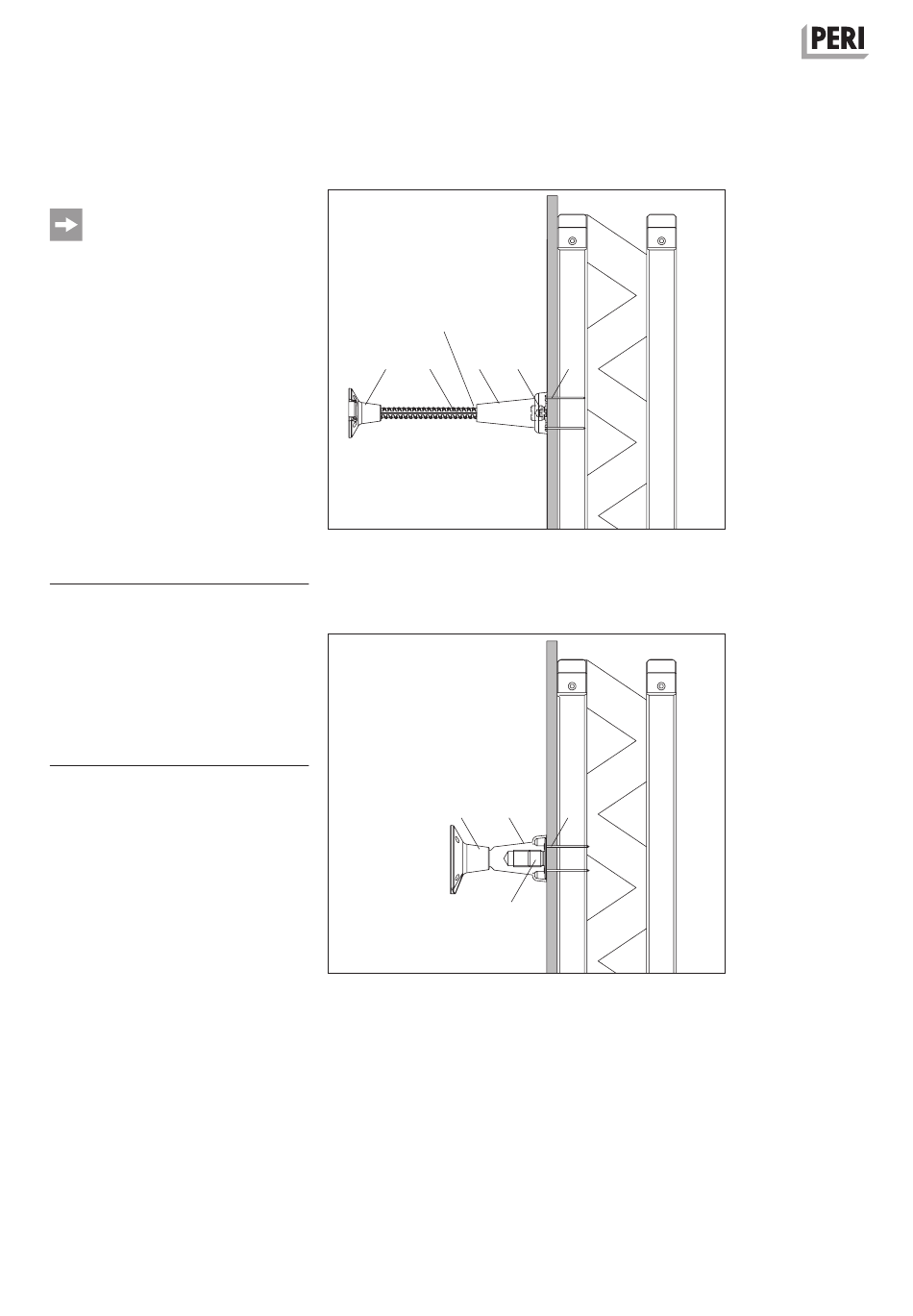

1. Vorlaufscheibe M30 (82) mit 6x
Drahtnagel 3 x 80 (75) auf die Vor-
derseite der Schalhaut nageln.
2. Kletterkonus-2 M30/DW 20 (76) auf
die Vorlaufscheibe M30 (82) schrau-
ben.
3. Spannstahl DW 20 (78) auf den Klet-
terkonus-2 M30/DW 20 (76) schrau-
ben.
4. Gewindeplatte DW 20 (77) auf den
Spannstahl DW 20 (78) schrauben.
(Abb. D1.06)
Alternativ
Verankerung mit Schraubkonus
M30/ DW 26 (91) und Gewindeplatte
DW 26 (92).
(Abb. D1.07)
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
Silikon
77
78
Abb. D1.06
6x
1x
1x
1x
1x
92
Abb. D1.07
76
82
75
91
75
82
85
