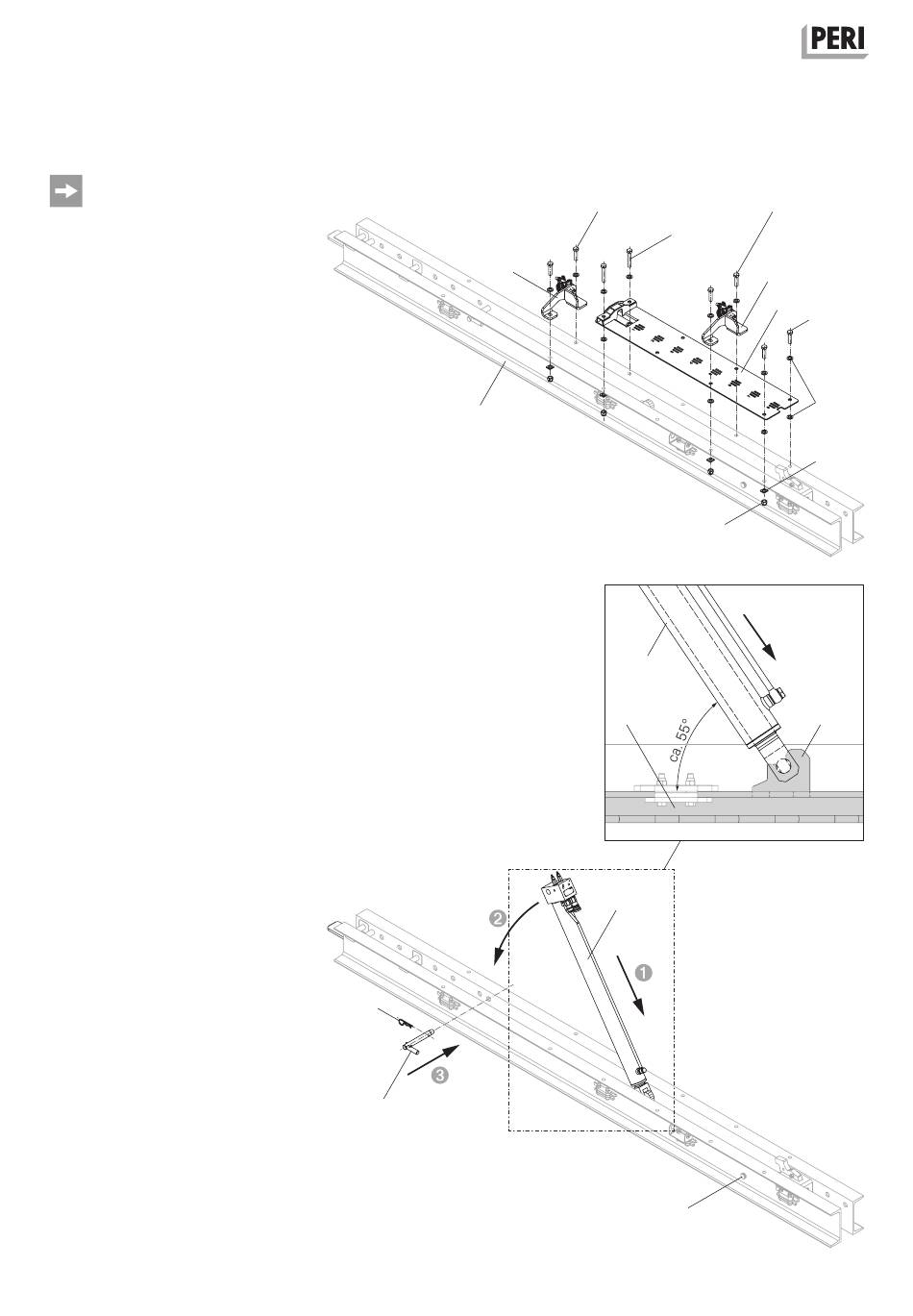

C6 Vormontage Antriebsschiene RCS CL MAX
■
Zur Montage ist eine ebene Monta-
gefläche erforderlich.
■
Zwischenzustände durch temporäre
Abstützungen gegen Umkippen si-
chern.
■
Zylinderposition den Montageplänen
entnehmen.
Demontage Zylinderfixierung und
Diagonalanschluss
1. Zylinderfixierung (10.1) mit Diagonal-
anschluss (10.2a) und oberen Diago-
nalanschluss (10.2b) der Antriebs-
schiene RCS CL MAX (10)
demontieren.
2. Schr ISO 4014 M16 x 60-8.8 (10.7),
Schr ISO 4014 M16 x 90-8.8 (10.15),
Muttern ISO 7040 16-8 (10.10),
Scheiben ISO 7089 200 HV, A 16
(10.8) und Keil-Scheiben DIN 434 18
(10.9) beiseite legen.
(Abb. C6.01)
Kletterzylinder montieren
1. Kletterzylinder RCS MAX 75 (1) mit
Stangenseite ca. im 55°-Winkel in
Kletteranschluss (10.3) der Klettersä-
ge (10.6) einführen.
→ Schlauchanschlüsse zeigen aus
der Antriebsschiene.
2. Kletterzylinder RCS MAX 75 (1) nach
unten klappen.
3. Kletterzylinder RCS MAX 75 (1) mit
Bolzen Ø 25 x 200 SCS (10.4) und
Federstecker 5/1 (10.5) montieren.
4. Passbolzen Ø 26 x 120 (10.11) und
Federstecker 5/1 (10.5) in Parkpositi-
on einbauen.
(Abb. C6.02 + C6.02a)
76
10.2b
10
10.5
10.4
10.7
M16x60
10.15
M16x90
10.10
Abb. C6.01
1
10.6
1
10.11 + 10.5
Abb. C6.02
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
10.7
M16x60
10.2a
10.1
10.7
M16x60
10.8
10.9
10.3
Abb. C6.02a
