A2 Antriebsschiene, Kletterzylinder und Hydraulik

Allgemein

Dieser Abschnitt gibt grundlegende In-
formationen zur Antriebsschiene, zum
Kletterzylinder und zum Hy draulik-
aggregat. Weiterführende Informatio-
nen erfolgen in den folgenden Kapiteln
sowie in der separaten Montageanlei-
tung RCS MAX Antriebsschiene und
Hydraulik.

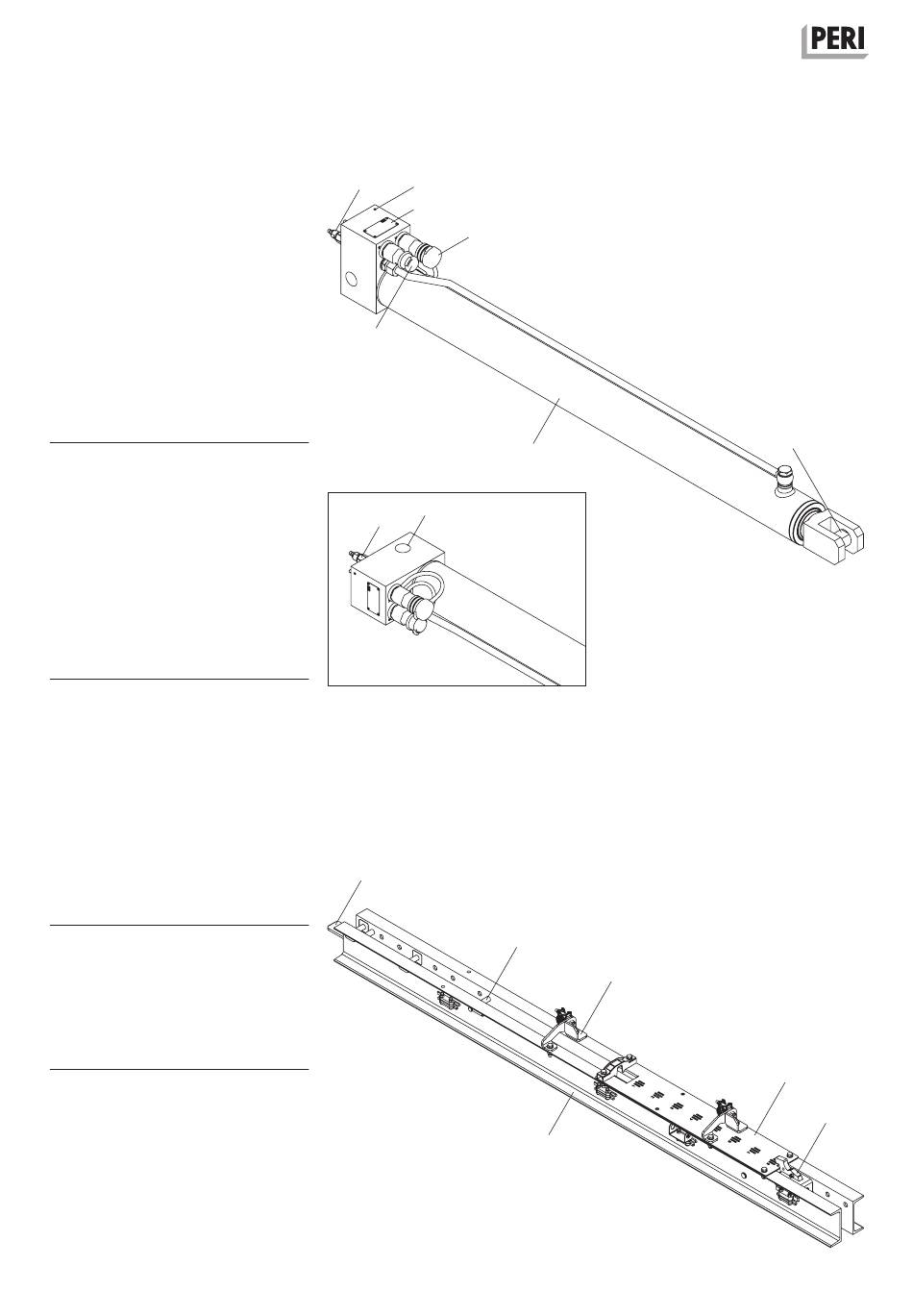

Kletter zylinder RCS MAX 75

Bauteile
1
Kletterzylinder RCS MAX 75
1.1 Schnellverschluss Klettersäge
1.2 Hydraulik-Schnellkupplung
(Buchse)
1.3 Hydraulik-Schnellkupplung
(Stecker)
1.4 Typenschild
1.5 RFID-Transponder
1.6a Senkbremsventil
1.6b Senkbremsventil
1.7 Befestigungsbohrung Kletter-
zylinder

Antriebsschiene RCS CL MAX

Bauteile
10 Antriebsschiene RCS CL MAX
10.1 Zylinderfixierung
10.2 Diagonalanschluss
10.4 Bolzen Ø 25 x 200 SCS
10.5 Federstecker 5/1
10.6 Klettersäge
10.7 Vertikallastklinke
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
1.6a
1.5
1.4
1.2
1.3
1.7
1.6b
Abb. A2.01a
10.6
10.4 + 10.5
1
Abb. A2.01
10.2
10
Abb. A2.02
1.1
10.1
10.7
