C4 Vormontage Schalung
Montage Kippträger

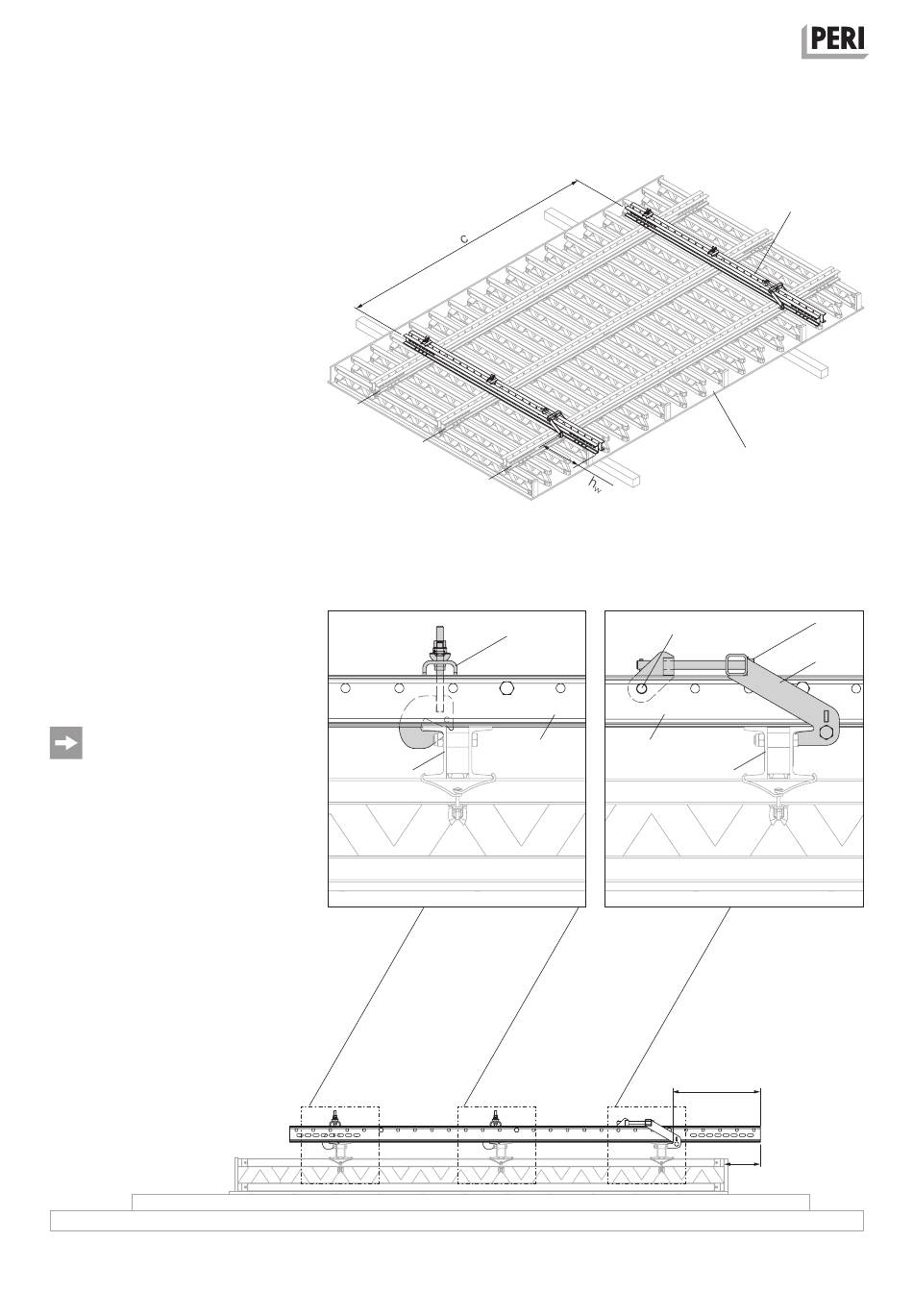

1. Stahlriegel Universal SRU U120 als
Kippträger (55) entsprechend Pla-
nungsangaben im Abstand c und mit
Überstand h
auf den Gurtungen
w
(54.1 / 54.2) der Schalung (54) posi-
tionieren. (Abb. C4.02)
2. Kippträger (55) an den oberen Gur-
tungen (54.1) mit Riegelhaltern U100
– U120 (56) festklemmen.
(Abb. C4.02a + C4.02b)
3. Stelleinheit SRU, außen (57) über
das untere Ende des Kippträgers
(55) ziehen.
4. Oberen Teil der Stelleinheit SRU, au-
ßen (57) in den Kippträger (55) mit
Bolzen Ø 20 x 140 (57.1) und Feder-
stecker 4/1 (57.2) montieren.
5. Unteren Teil an der Stellschraube
SW 30 (57.3) gegen die untere Gur-
tung (54.2) auf Kontakt spindeln.
(Abb. C1.07b)
→ Gurtung liegt nun beidseitig an
den Wangen der Stelleinheit an.
(Abb. C4.02a + C4.02c)
6. Kippträger (55) feineinstellen, z. B.
Position und Lage.
7. Riegelhalter U100 – U120 (56) fest-
spannen.
Maximales Schalungsgewicht je
Stelleinheit SRU: 1200 kg.
Abb. C4.02a
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
54.1
54.1
54.2
Abb. C4.02
54.1
Abb. C4.02b
57.1 + 57.2
56
55
55
Abb. C4.02c
55
54
57.3
SW30
57
54.2
h
w
67
