C5 Vormontage Leitern
Leitern
Leiter erst benutzen, wenn diese oben
und unten sicher festgeschraubt und
der Rückenschutz montiert ist.
Die erforderlichen Leiterelemente sind
projektspezifisch zusammenzustellen.
Bauteile
32 Luke 55 x 60-2, klappbar
33 TSS-Torx 6 x 40
45 Leiter 180/6
46 Leiter 220/6
47 Ausstiegsleiter 180/2
48 Leiterfuß 30 verstellbar
49 Rückenschutz 75
50 Rückenschutz 150
51 Schr ISO 4017 M12 x 40-8.8
52 Mutter ISO 4840 M12-8
53 Leiterhaken

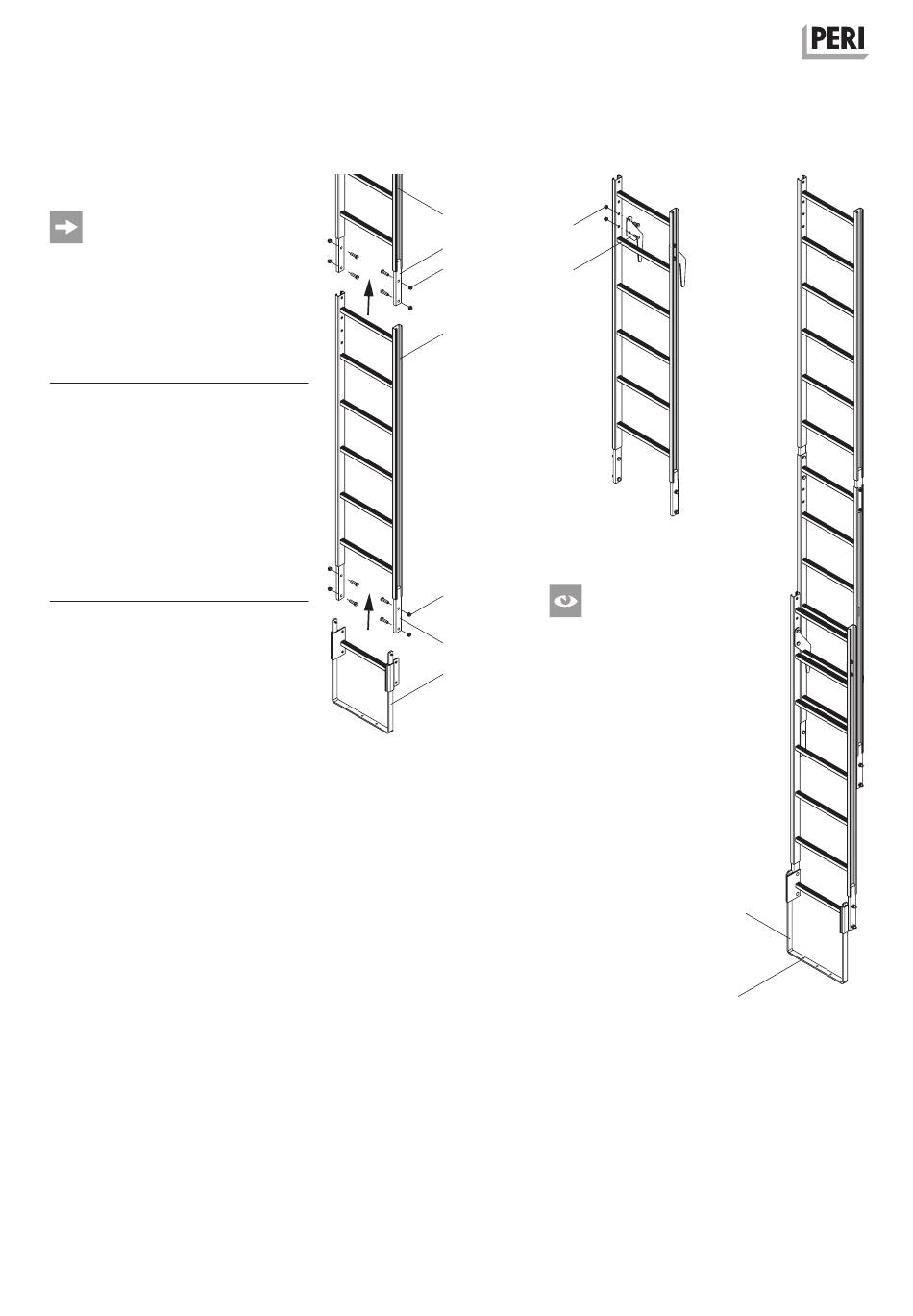

Leiter vormontieren
■
Fest montierte Leiter:
1. Obere Leiter 220/6 (46) mit dem Ver-
bindungsstück (46.1) bis zum An-
schlag in die untere Leiter 180/6 (45)
einschieben.
2. Mit den mitgelieferten Schrauben
M12 x 40 und Muttern (46.2) untere
Leiter am Verbindungsstück fest-
schrauben.
3. Leiterfuß 30 verstellbar (48) in glei-
cher Weise mit 4x Schr ISO 4017
M12 x 40-8.8 (51) und Mutter ISO
4840 M12-8 (52) an Verbindungs-
stück (45.1) der unteren Leiter fest-
schrauben.
(Abb. C5.01)
■
Untere Leiter als Einhängeleiter:
1. Leiterhaken (53) mit den mitgeliefer-
ten Schrauben M12 x 25 und Mut-
tern (53.1) an den 2 unteren Bohrun-
gen am Leiterholm festschrauben.
2. Leiterfuß 30 verstellbar (48) fest-
schrauben, siehe oben.
3. Einhängeleiter in obere Leiter ein-
hängen.
(Abb. C5.02 + C5.03)
74
46
46.1
46.2
45
51 + 52
45.1
48
Abb. C5.01
53.1
53
Abb. C5.02
Die Sprossen der Einhängeleiter
und der oberen Leiter müssen auf
gleicher Höhe sein.
Falls nicht, die Leiterhaken an den
richtigen Bohrlöchern festschrau-
ben.
48.1
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
33
Abb. C5.03
