E1 Kletterablauf
Lastsituation davor:
■
Last liegt mittels Kletterzylinder (1)
über Klettersäge (10.6) auf Kletter-
schuh RCS (5c) an Position E.

Umlagerung

1. Kletterzylinder RCS MAX 75 (1) ein-
fahren.
→ Klettereinheit senkt sich wenige
cm ab
→ Rastbolzen (P) der Kletterschiene
RCS (9) liegt auf der Kletterklinke
des Kletterschuhes RCS (5a) an
Position C.
(Abb. E1.04 + E1.04a + E1.04b)
Lastsituation danach:
■
Last liegt mittels Rastbolzen (P) der
Kletterschiene RCS (9) auf Kletter-
schuh RCS (5a) an Position C.
Einfahren
1. Kletterzylinder RCS MAX 75 (1) kom-
plett einfahren.
→ Klettereinheit bewegt sich nicht
→ Klettersäge (10.6) fährt nach oben.
(Abb. E1.04 + E1.04a + E1.04b)
100
A
5d
B
5a
C
9
5b
D
5c
E
F

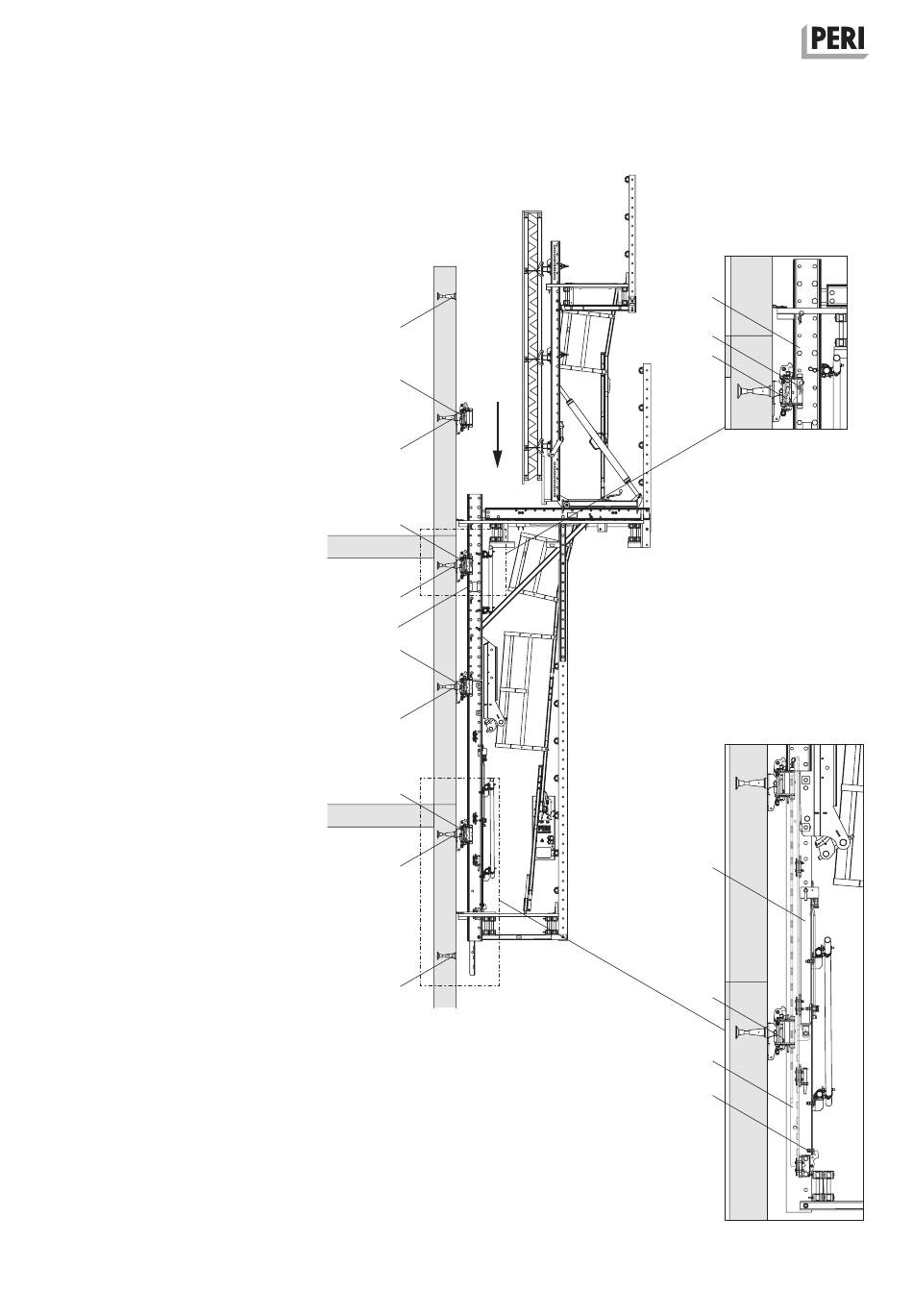

Abb. E1.04
9
P
5a
Abb. E1.04b
1
5c
10.6
10.16
Abb. E1.04a
