C2 Vormontage Nachlaufbühne
Bühnenbelag montieren
Montage
1. Belagbohlen (27) auf die vorgegebe-
ne Länge zusägen.
2. Belagbohlen (27) an jeder Kreuzung
mit Gitterträgern GT 24 (25) mit 2x
Spax Schraube TX 30 6 x 80 (35)
festschrauben.
3. Bohle L x 12 x 4 (29) mit Spax
Schraube TX 30 6 x 80 (35) an die
Belagbohlen (27) schrauben.
(Abb. C2.04 + C2.04a)
4. Aussparungen aus den Belagbohlen
sägen.
(Abb. C2.04)
Auskragende Belagbohlen mit Bohle
L x 12 x 4 (29) fixieren.
58
12

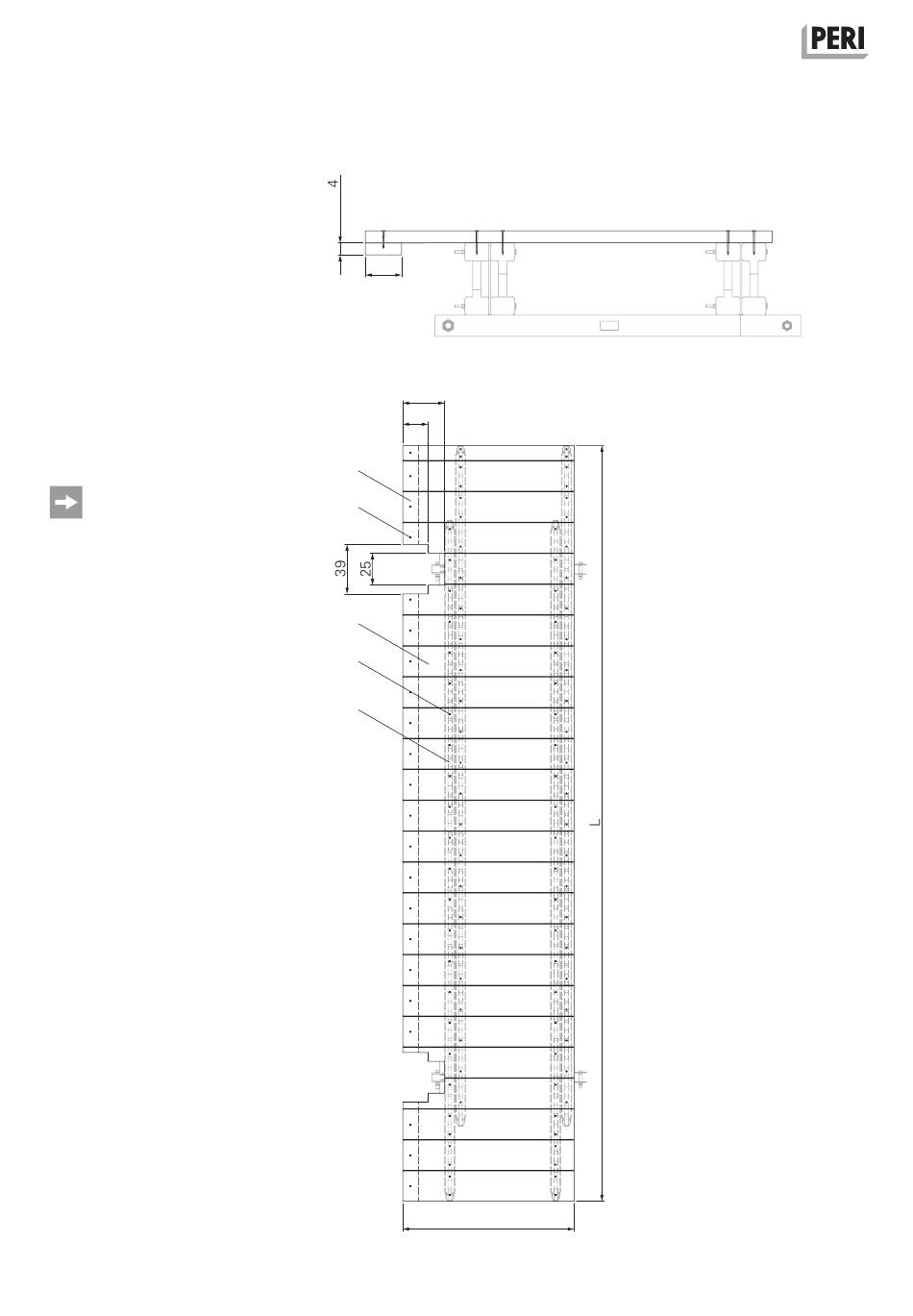

Abb. C2.04a
33
20
29
59
27
35
25
135
Abb. C2.04
