C3 Vormontage Betonierbühne
Gerüstrohre montieren
1. Gerüstrohre Stahl Ø 48,3 x 3,2 (39)
in Bügel A64 DIN 3570 (38) einle-
gen.
2. Bügel A64 DIN 3570 (38) in Gelän-
derpfosten RCS/SRU 184 (43) einle-
gen.
3. Bügel A64 DIN 3570 (38) mit 2x
Mutter ISO 4032 M12-8 (44) fest-
schrauben.
(Abb. C3.07 + C3.07a)
■
Zur Vermeidung von Überlastungen
mindestens 4 Gerüstrohre bei Aus-
kragungen über 1,10 m an den En-
den und in Feldmitte verwenden, bei
Spannweiten über 4,40 m durch ver-
tikale Gerüstrohre miteinander ver-
binden oder abstützen.
■
Die Länge der Gerüstrohre ist der
projektspezifischen Planung zu ent-
nehmen.
■
Die Montage folgender Seiten-
schutzbauteile muss aus der pro-
jektspezifischen Planung entnom-
men werden:
– Geländerbretter,
– Gerüstrohre Ø60,3,
– Gerüstrohre mit Netzeinhausung,
– Kanthölzer mit Volleinhausung.
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung

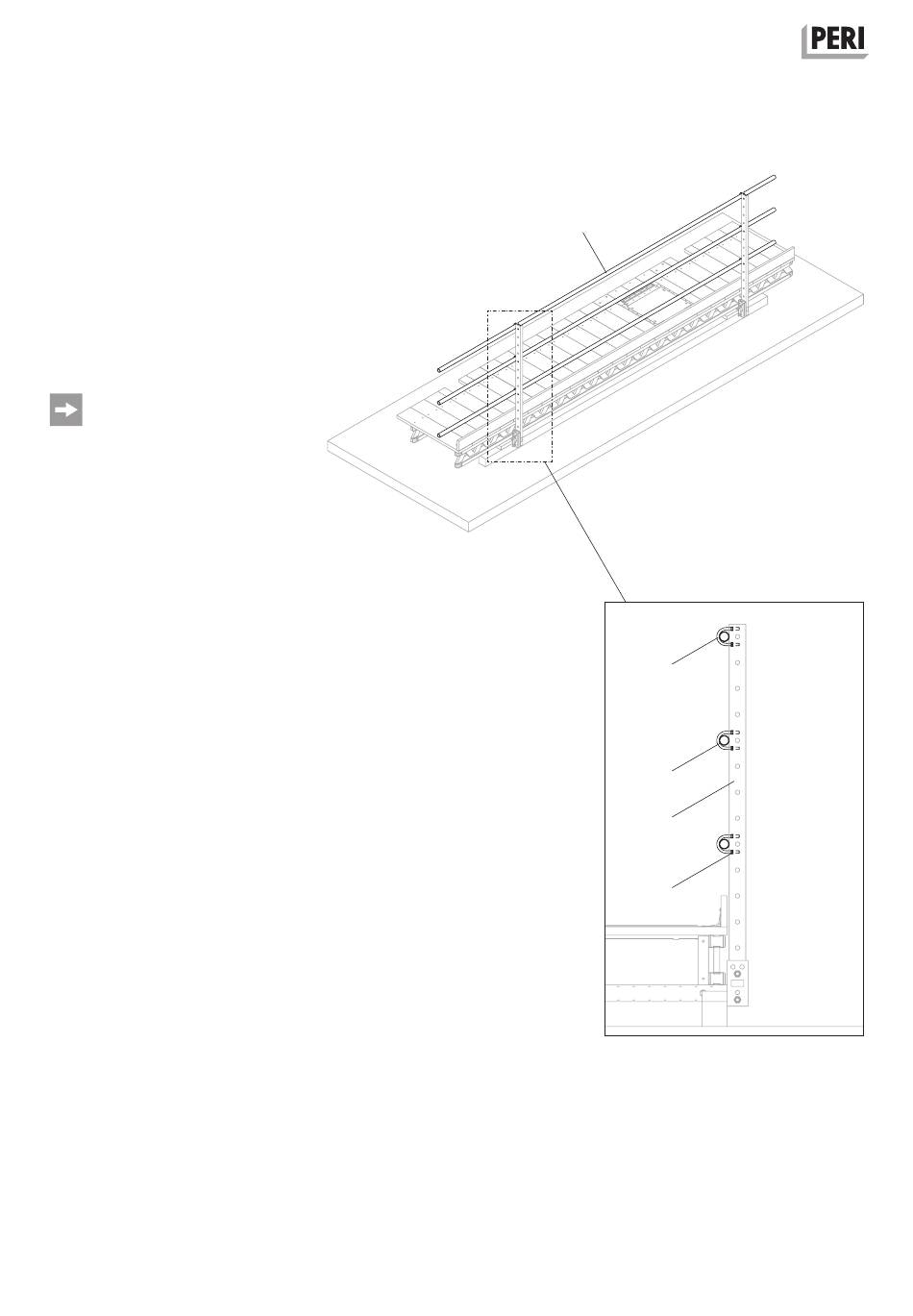

Abb. C3.07
37
38
39
43
44
Abb. C3.07a
65
