A2 Antriebsschiene, Kletterzylinder und Hydraulik

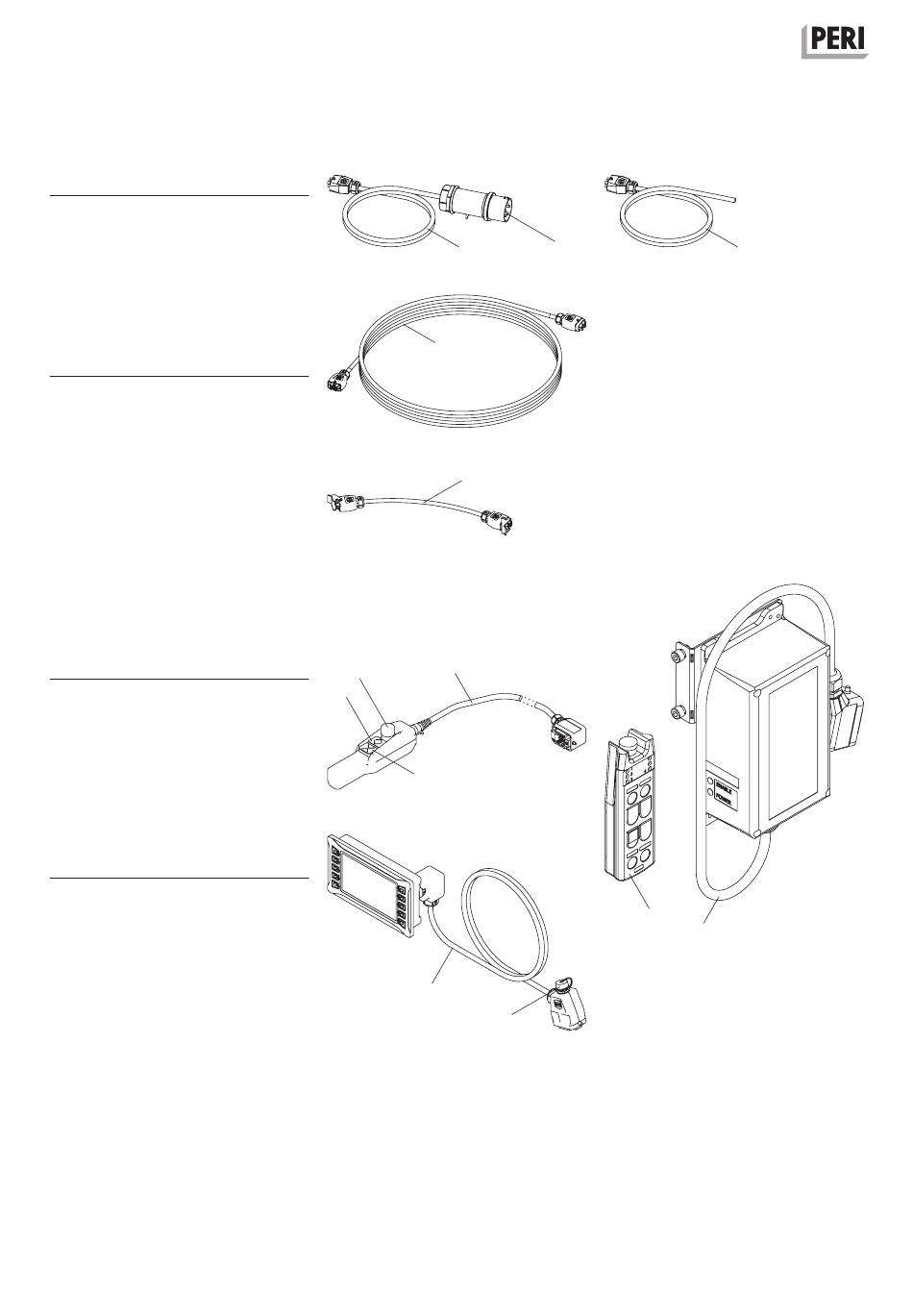

Stromkabel
4 Anschlusskabel RCS MAX CEE-
32A 2m
4.1 Manueller Phasenwender
7a Strom Verbindungskabel RCS
MAX 10m
7b Strom Verbindungskabel RCS
MAX 20m
8 Verbinder Stromkabel RCS MAX
22 Anschlusskabel RCS MAX 2m*
* Montage eines länderspezifischen Steckers
durch einen qualifizierten Elektriker erforder-
lich.
Siehe Montageanleitung RCS MAX Antriebs-
schiene und Hydraulik!
Zubehör
13 Fernbedienung RCS MAX 15m
13.1 Taste „Cylinder Extend"
13.2 Taste „Cylinder Retract"
13.3 Not-Halt-Schalter
14 Display RCS MAX
14.1 USB-Anschluss
20 Fernbedienung RCS MAX kabel-
los
20.1 Receiver gepaart mit Fernbedie-
nung RCS MAX kabellos
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
4
Abb. A2.11
7a / 7b
Abb. A2.12
8
Abb. A2.13
13
13.3
13.1
13.2
Abb. A2.15
14
14.1
Abb. A2.16
4.1
Abb. A2.14
20
20.1
22
Abb. A2.17
