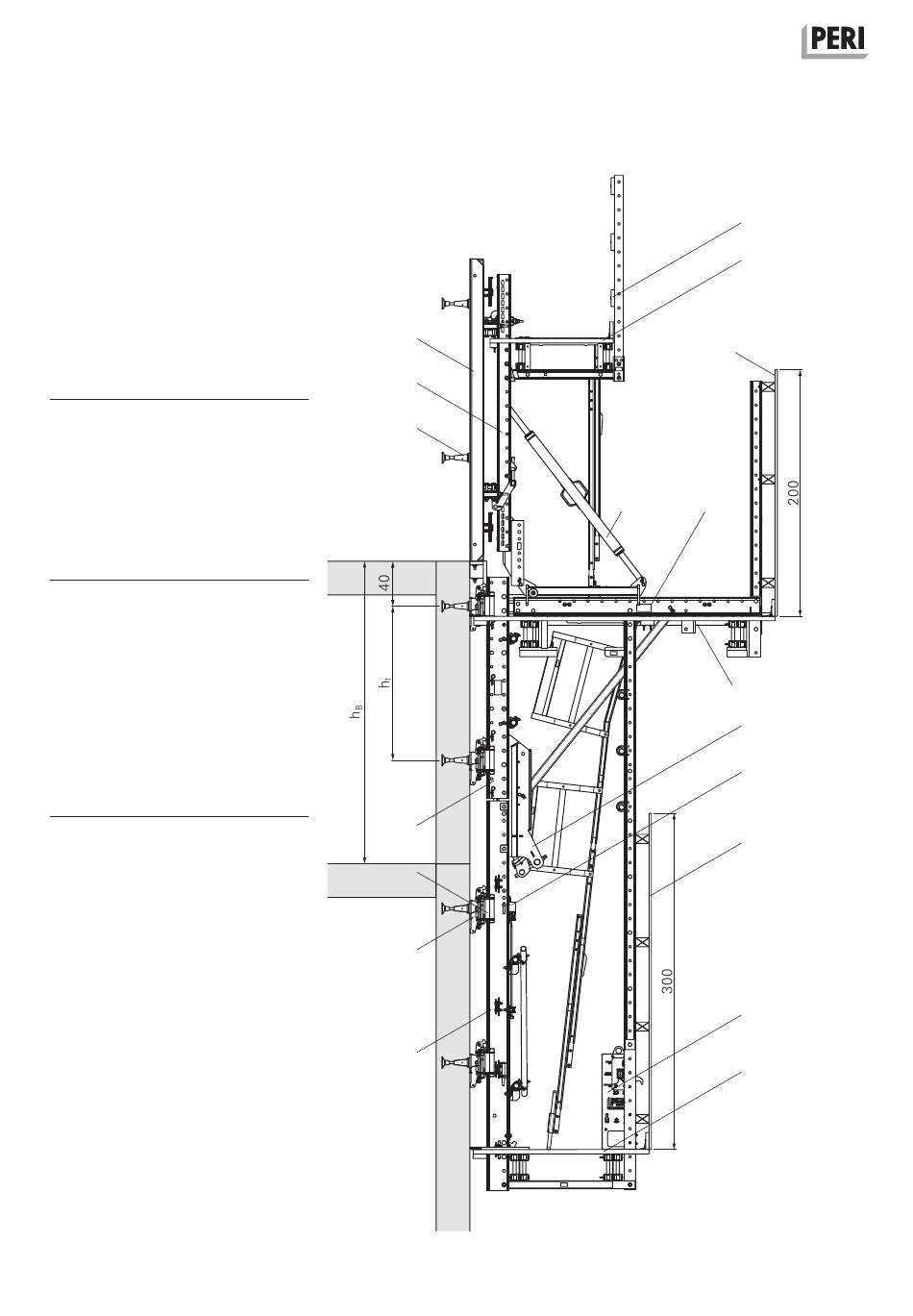

A1 Systemübersicht
Variante 2:
Einsatz mit MAXIMO Schalung und
Kanthölzer mit Volleinhausung.
■
Betonierbühne mit Bühnenträger
RCS/SRU 113 und Geländerbrettern.
■
Geschosshöhe h
= 2,70 m.
B
■
Ankerabstand h
= 1,375 m.
1
(Abb. A1.02)
Bauteile
A Arbeitsbühne
B Nachlaufbühne
C Betonierbühne
D Zwischenbühne
E Schwerlastspindel SLS
F Vorlaufanker
G Absturzsicherung Gerüstrohre
H Kanthölzer mit Volleinhausung
I Absturzsicherung Geländerbretter
1 Kletterzylinder RCS MAX 75
3 Hydraulik Aggregat RCS MAX
2x 210bar, 380-460V
5 Kletterschuh RCS
6 Wandschuh RCS
9 Kletterschiene RCS
10 Antriebsschiene RCS CL MAX
23 Neigungsverbinder RCS CL MAX
24 Querbalkeneinheit RCS 220 VARIO
54 VARIO GT 24 Träger-Wandschalung
55 Stahlriegel Universal SRU U120
83 MAXIMO Wandschalung
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
83
55
F
9
5
6
10
Abb. A1.02
I
C
H
E
24
A
23
1
H
3
B
17
