E4 Aufhängung
Neigungsverbinder RCS CL
MAX
Mit dem Neigungsverbinder RCS CL
MAX (23) kann die Kletterschiene zum
Einfädeln und zur Demontage der Klet-
ter- und Wandschuhe RCS zur Wand
oder von der Wand weg gespindelt
werden.
Auf der Neigungsanzeige (23.2) sind
Endpunkte festgelegt.
Zur Wand spindeln
1. Schlüssel SW 24 an Stellspindel
(23.1) ansetzen.
2. Schlüssel SW 24 im Uhrzeigersinn
bewegen.
→ Je nach Anordnung der Kletter-
schuhe neigt sich dieKletterschie-
ne bzw. Antriebsschiene zur
Wand.
(Abb. E4.03 + E4.03a)
Das Einfädeln der Kletterschiene in den
nächsten Kletterschuh wird erleichtert,
wenn die ideale Position nach dem ers-
ten Einfädeln auf dem Neigungsverbin-
der RCS CL MAX markiert wird.
112

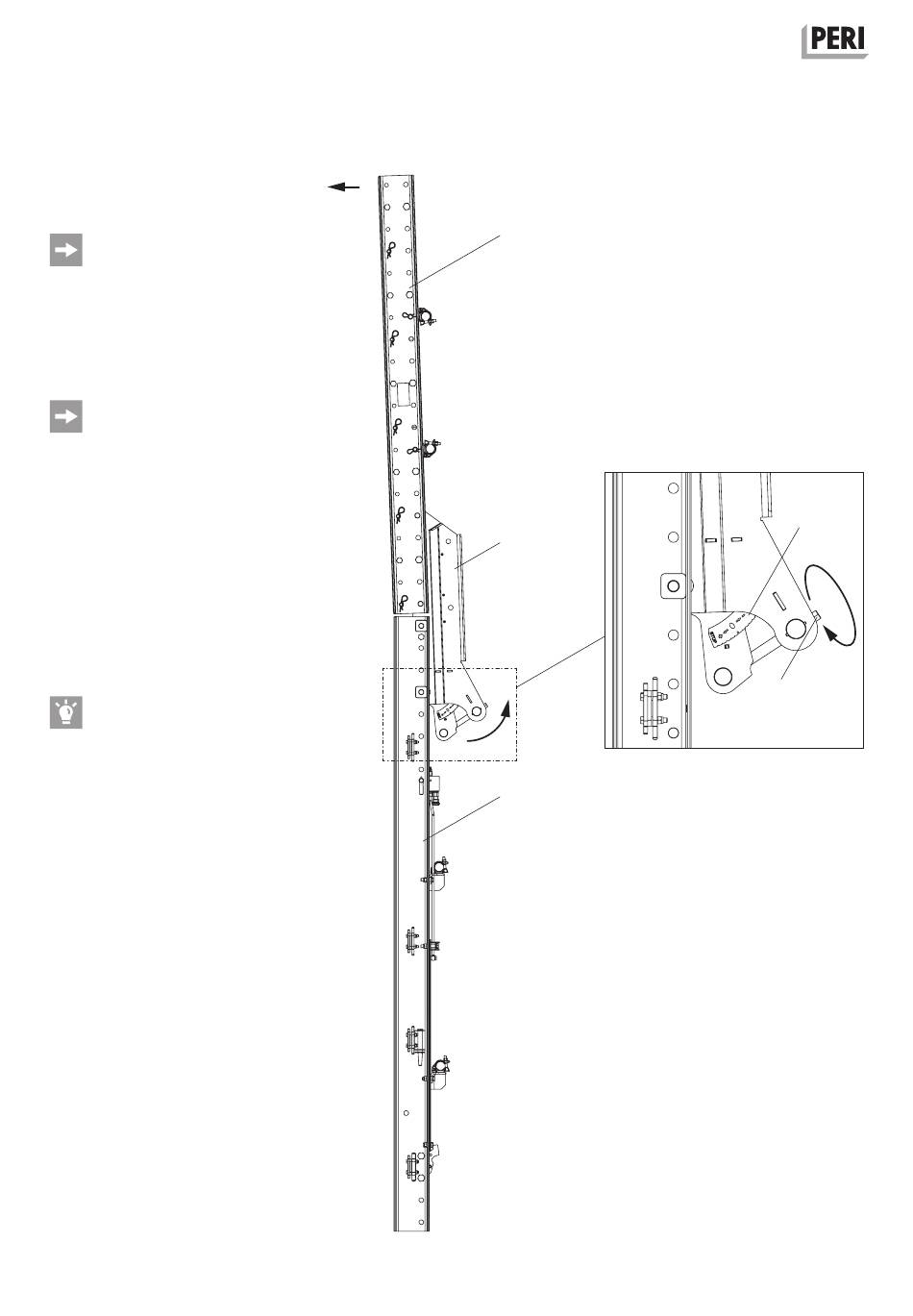

Abb. E4.03
9
23
Abb. E4.03a
10
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
23.2
23.1
SW 24
