C4 Vormontage Schalung
MAXIMO / TRIO Schalung
Variante Schalungsriegel 150 CB
Bauteile
55 Stahlriegel Universal SRU U120
56 Riegelhalter U100 - U120
57 Stelleinheit SRU, außen
71 Passbolzen Ø 21 x 120
72 Federstecker 4/1
83 MAXIMO Wandschalung
102 Kippträgeradapter RCS/SRU
103 Schalungsriegel 150 CB
104 Klemmadapter MX / TR-SRU
105 Schalungsanschlag L x 12 x 3
106 Schr ISO 4014 16 x 120-8.8
107 Mutter ISO 7040 M16-8
108 Scheibe ISO 7094 100 HV, A 16
■
Eine projektspezifische Planung und
Bemessung ist erforderlich!
■

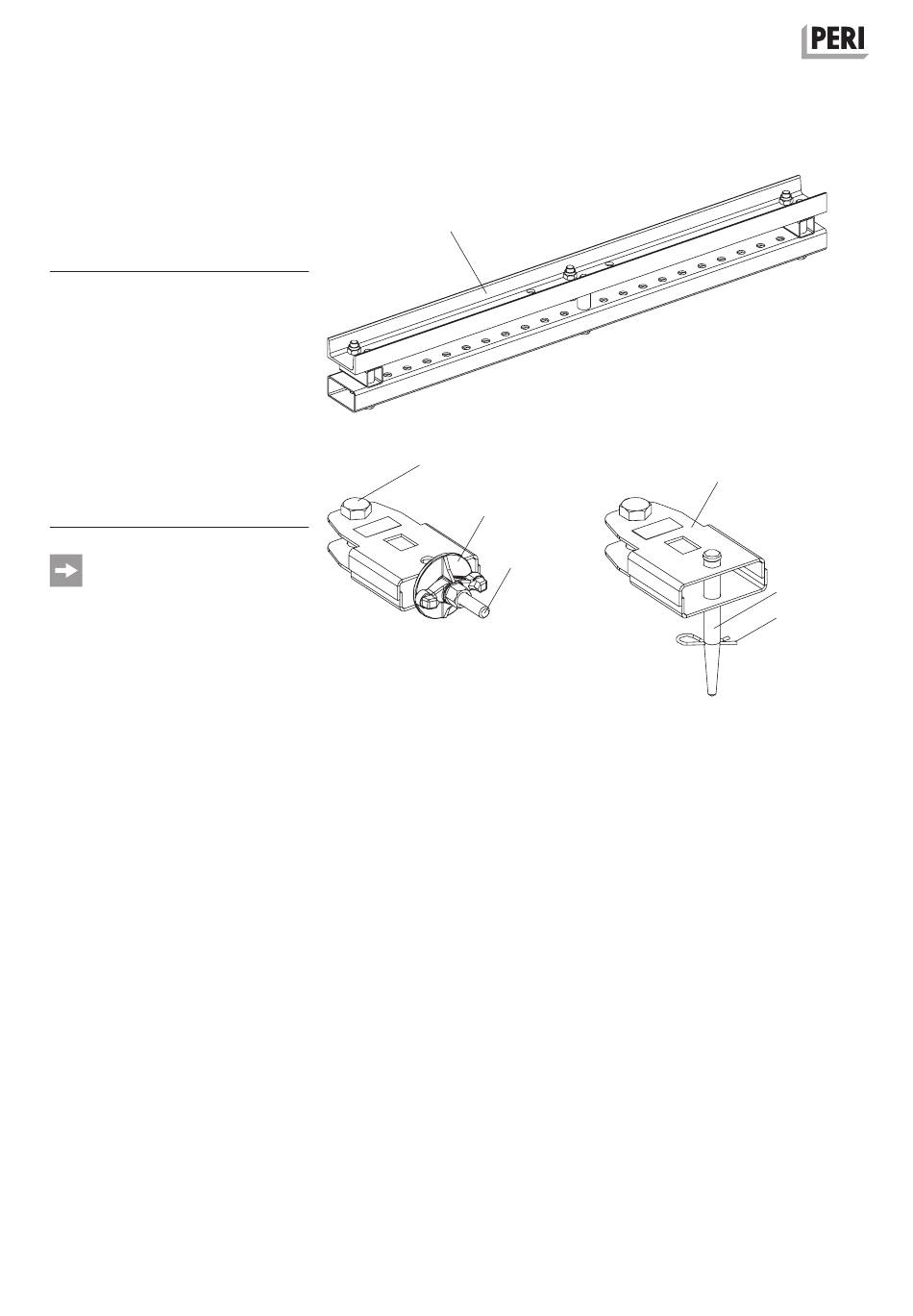

Der Schalungsriegel 150 CB (103)
wird standardmäßig mit Spannstahl
DW 15 (104.3) und Mutternplatte
DW 15 (104.4) am Klemmadapter
MX / TR-SRU (104) befestigt.
(Abb. C4.06a)
Wenn die Mutternplatte DW 15
(104.4) mit dem Kippträger kollidie-
ren würde, kann der Klemmadapter
MX / TR-SRU (104) mit Passbolzen
Ø 21 x 120 (71) und Federstecker 4/1
(72) montiert werden. (Abb. C4.06b)
70
103
Abb. C4.05
104.1 + 104.2
104.4
104.3
Abb. C4.06a
104
Abb. C4.06b
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
71
72
