C7 Vormontage Kletterschienen RCS

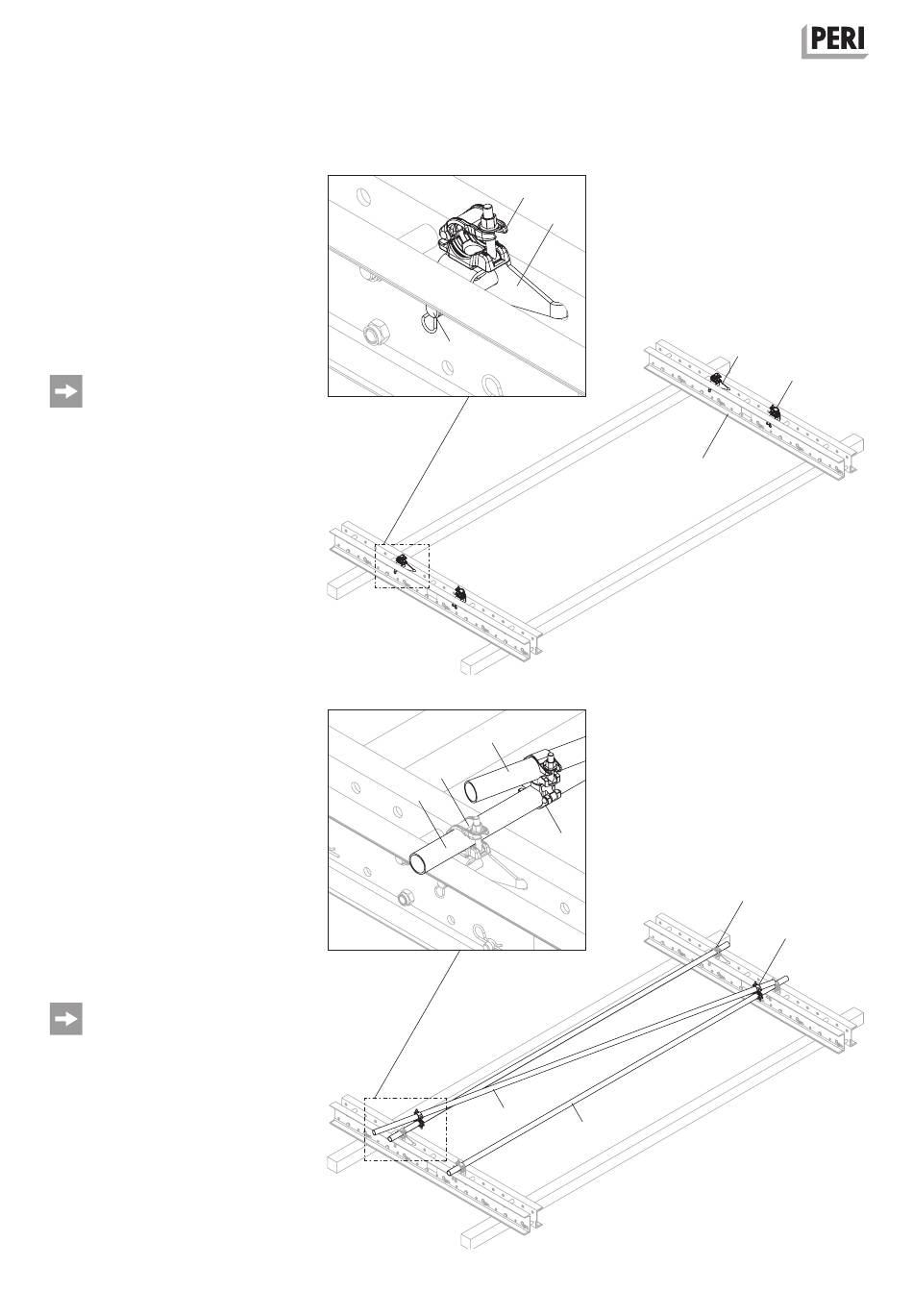

Gerüstrohrhalter montieren
1. Bolzen Ø 25 x 180 (85.2) und Feder-
stecker 4/1 (85.3) entfernen.
2. Gerüstrohrhalter Ø 48 RCS (85) an
der geplanten Position in der Kletter-
schiene RCS (9) platzieren.
3, Gerüstrohrhalter Ø 48 RCS (85) mit
Bolzen Ø 25 x 180 (85.2) und Feder-
stecker 4/1 (85.3) montieren.
(Abb. C7.03 + C7.03a)
Position und Richtung der Gerüstrohr-
halter Ø48 RCS der projektspezifischen
Planung entnehmen.
Gerüstrohre montieren
1. Anschraubkupplungen-2 HT B
Ø 48-M20 (85.1) öffnen.
2. Gerüstrohre Stahl Ø 48,3 x 3,2 (39a)
einlegen.
3. Anschraubkupplungen-2 HT B
Ø 48-M20 (85.1) schließen.
4. Drehkupplungen SW 48/48 (86)
montieren und obere Kupplungen
öffnen.
5. Gerüstrohr Stahl Ø 48,3 x 3,2 (39b)
einlegen.
6. Drehkupplungen SW 48/48 (86)
schließen.
(Abb. C7.04 + C7.04a)
Längen der Gerüstrohre der pro-
jektspezifischen Planung entnehmen.
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
85.2 + 85.3
Abb. C7.03a
Abb. C7.03
39b
85.1
39a
Abb. C7.04a
39b
Abb. C7.04
85.1
85
86
39a
85
85.1
9
85.1
86
79
