B5 Absturzsicherungen
Rückenschutz mit Gerüstrohren
Anforderungen
Gerüstrohre (39) aus Stahl,
Mindestgüte St 37-2.
Abmessungen Ø × t = 48,3 × 3,2
oder 60,3 × 4,5 mm
Bauteile
37 Geländerpfosten RCS 226
38 Bügel A64 DIN 3570 M12
39 Gerüstrohr Stahl Ø 48,3 x 3,2
44 Mutter ISO 4032 M12-8
Montage
1. Gerüstrohre Stahl Ø 48,3 x 3,2 (39)
in Bügel A64 DIN 3570 M12 (38) ein-
legen und zusammen mit Mutter
ISO 4032 M12-8 (44) auf der Innen-
seite, z. B. an Geländerpfosten RCS
226 (37), festschrauben.
(Abb. B5.03)
Mindestens 4 Gerüstrohre bei Auskra-
gungen über 1,10 m an den Enden und
in Feldmitte bei Spannweiten über
4,40 m durch vertikale Gerüstrohre mit-
einander verbinden oder abstützen. Da-
durch werden Überlastungen vermie-
den.
Schutznetze montieren
1. Schutznetz nach Herstellerangaben
befestigen.
2. Unteren Rand der Schutznetze zum
Gebäude führen.
3. Auf ausreichende Überlappung mit
anderen Einhausungsteilen achten.
Maschenweite für Einhausungsnetze
≤ 20 mm.
Gerüstrohrabstand a = 50 cm.
(Abb. B5.04)
44
44
38
39
37

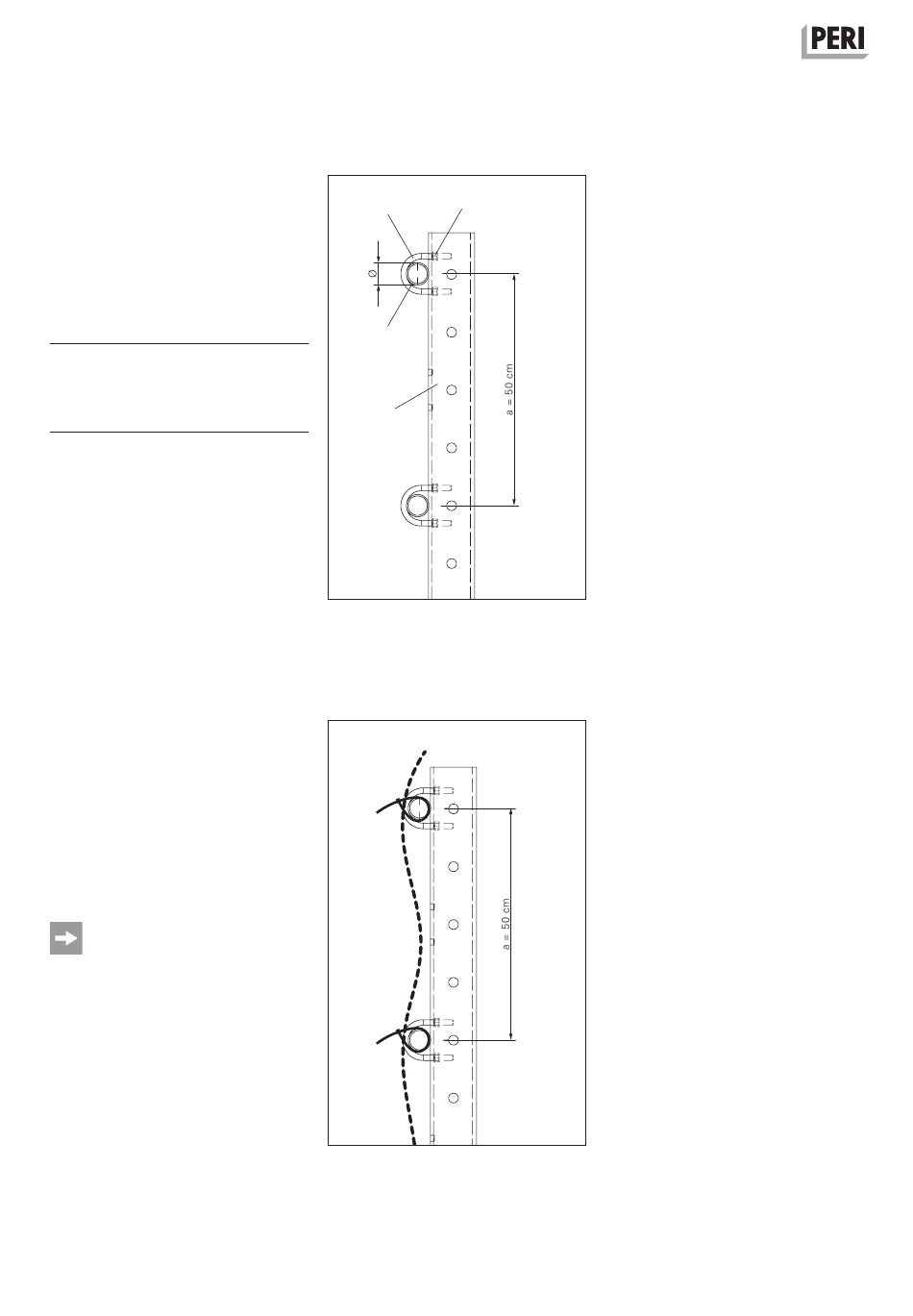

Abb. B5.03
Abb. B5.04
