C1 Vormontage Arbeitsbühne
Belagträger ausrichten und montie-
ren
1. Gitterträger GT 24 (25) nach Bohr-
plan mit Ø 8 mm vorbohren.

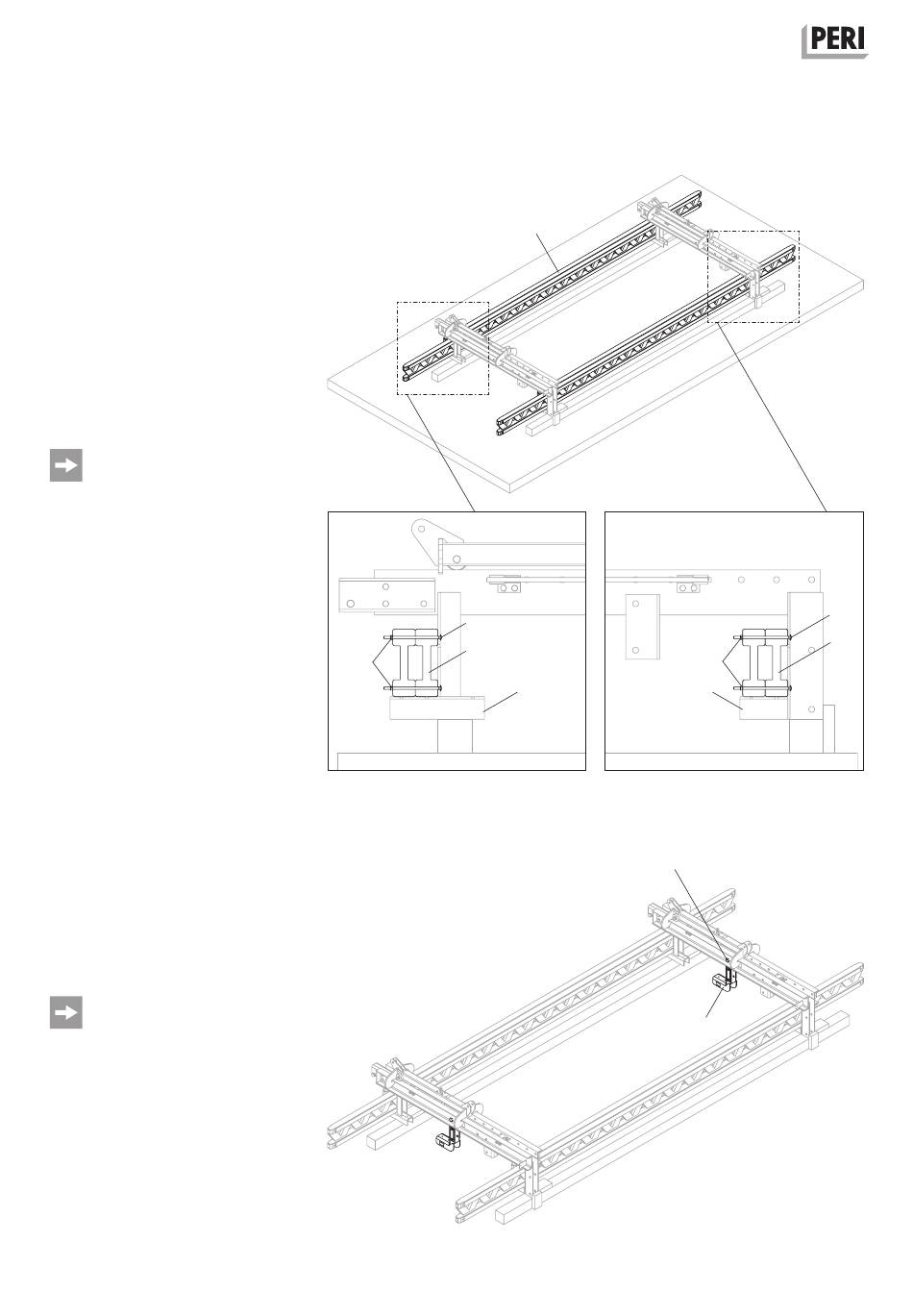

2. Gitterträger GT 24 (25) nach Plan auf
den Querbalkeneinheiten RCS 220
VARIO (24) auflegen und ausrichten.
(Abb. C1.03)
3. Gitterträger GT 24 (25) mit Flr. Schr.
DIN 603 M8 x 200 MU (26) Scheibe
ISO7094-08-100HV (68) an den
Querbalkeneinheiten RCS 220
VARIO (24) befestigen.
(Abb. C1.03a + C1.03b)
■
Doppelte Trägeranordnung:
– 2x Gitterträger GT 24 oder 2x Trä-
ger VT 20
– Flr. Schr. DIN 603 M8 x 200 MU
■
Einfache Trägeranordnung:
– Gitterträger GT 24 oder Träger VT
20
– Flr. Schr. DIN 603 M8 x 100 MU
Belagträgerauflage montieren
1. Belagträgerauflage (28) von unten
mit Schr ISO 4014 M24 x 130-8.8
(28.1) und Mutter ISO 7040 M24-8
(28.2) an Querbalkeneinheiten RCS
220 VARIO (24) montieren.
(Abb. C1.04)
Falls ein drittes Belagträgerpaar ge-
plant ist, dieses wie zuvor beschrieben
positionieren und mit Flr. Schr. DIN 603
M8 x 200 MU und Scheiben ISO7094-
08-100HV an der Belagträgerauflage
befestigen.
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
Abb. C1.03
26
25
68
Abb. C1.03a
Abb. C1.04
25
24
24
Abb. C1.03b
28.1 + 28.2
28
26
25
68
51
