B5 Absturzsicherungen
Geländerbretter montieren
Bauteile
43 Geländerpfosten RCS/SRU 184
67 Flr. Schr. DIN 603 M8 x 70 MU
68 Scheibe ISO 7094 100 HV, A 8
69 Geländerbretter
Montage
1. Geländerbrett (69) L x 12 x 4 cm am
Geländerpfosten RCS/SRU 184 (43)
positionieren.
2. Geländerbrett vorbohren (Ø 8 mm).
3. Geländerbrett mit Flr. Schr. DIN 603
M8 x 100 MU (67) und Scheibe ISO
7094 100 HV, A8 (68) an Geländer-
pfosten RCS/SRU 184 (43) fest-
schrauben.
(Abb. B5.06)
Gerüstrohre montieren
Bauteile
38 Bügel A64 DIN 3570
39 Gerüstrohr Stahl Ø 48,3 x 3,2
43 Geländerpfosten RCS/SRU 184
44 Mutter ISO 4032 M12-8
Montage
Gerüstrohre montieren
1. Gerüstrohre Stahl Ø 48,3 x 3,2 (39)
in Bügel A64 DIN 3570 (38) einle-
gen.
2. Bügel A64 DIN 3570 (38) in Gelän-
derpfosten RCS/SRU 184 (43) einle-
gen.
3. Bügel A64 DIN 3570 (38) mit 2x
Mutter ISO 4032 M12-8 (44) fest-
schrauben.
(Abb. B5.07)
46
69
43
67 + 68

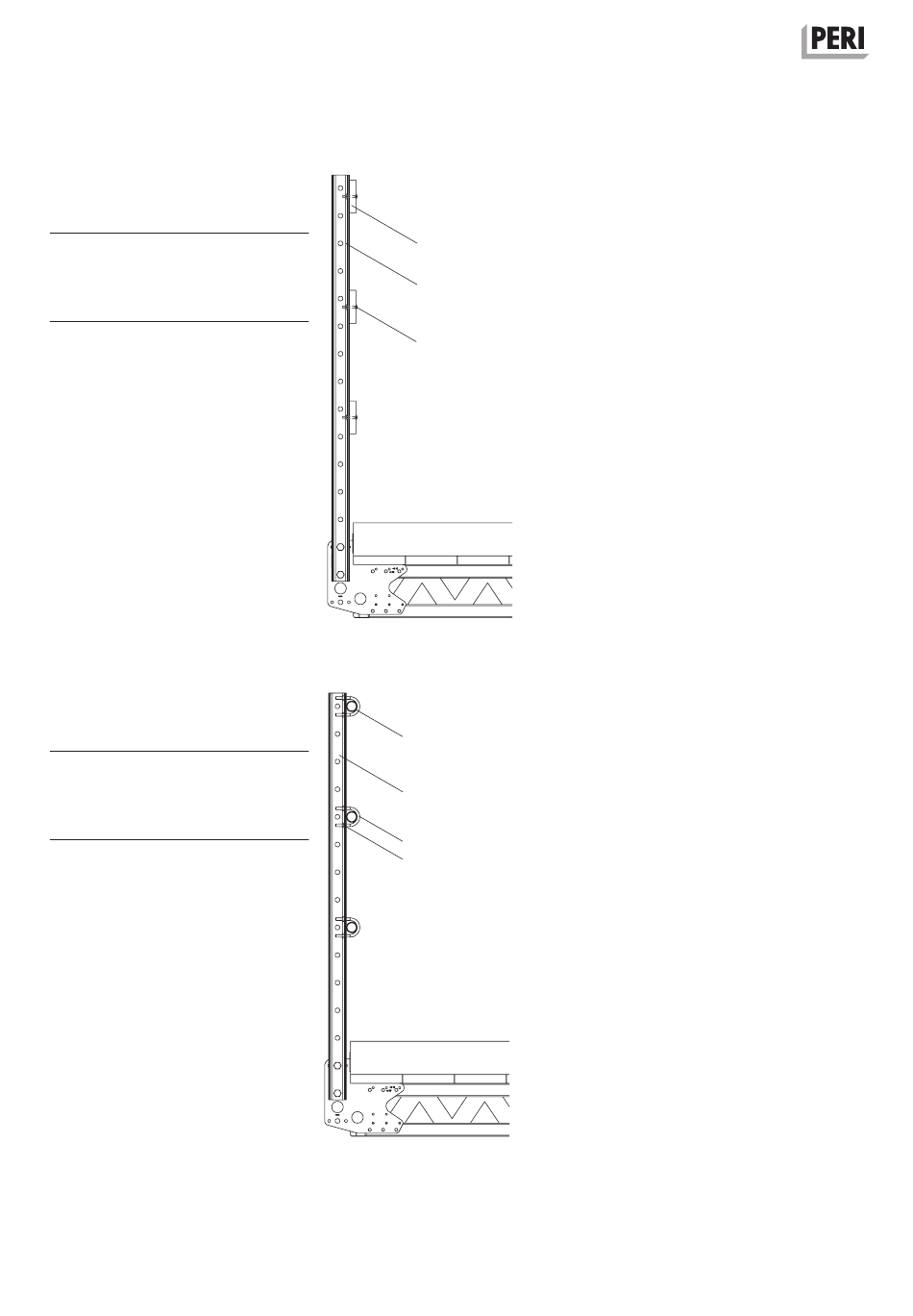

Abb. B5.06
39
43
38
44
Abb. B5.07
