C2 Vormontage Nachlaufbühne
Belagträger ausrichten und montie-
ren
1. Gitterträger GT 24 (25) nach Bohr-
plan mit Ø 8 mm vorbohren.
2. Gitterträger GT 24 (25) nach Plan auf
den Nachlaufbühnenträgern RCS
122 (40) auflegen und ausrichten.

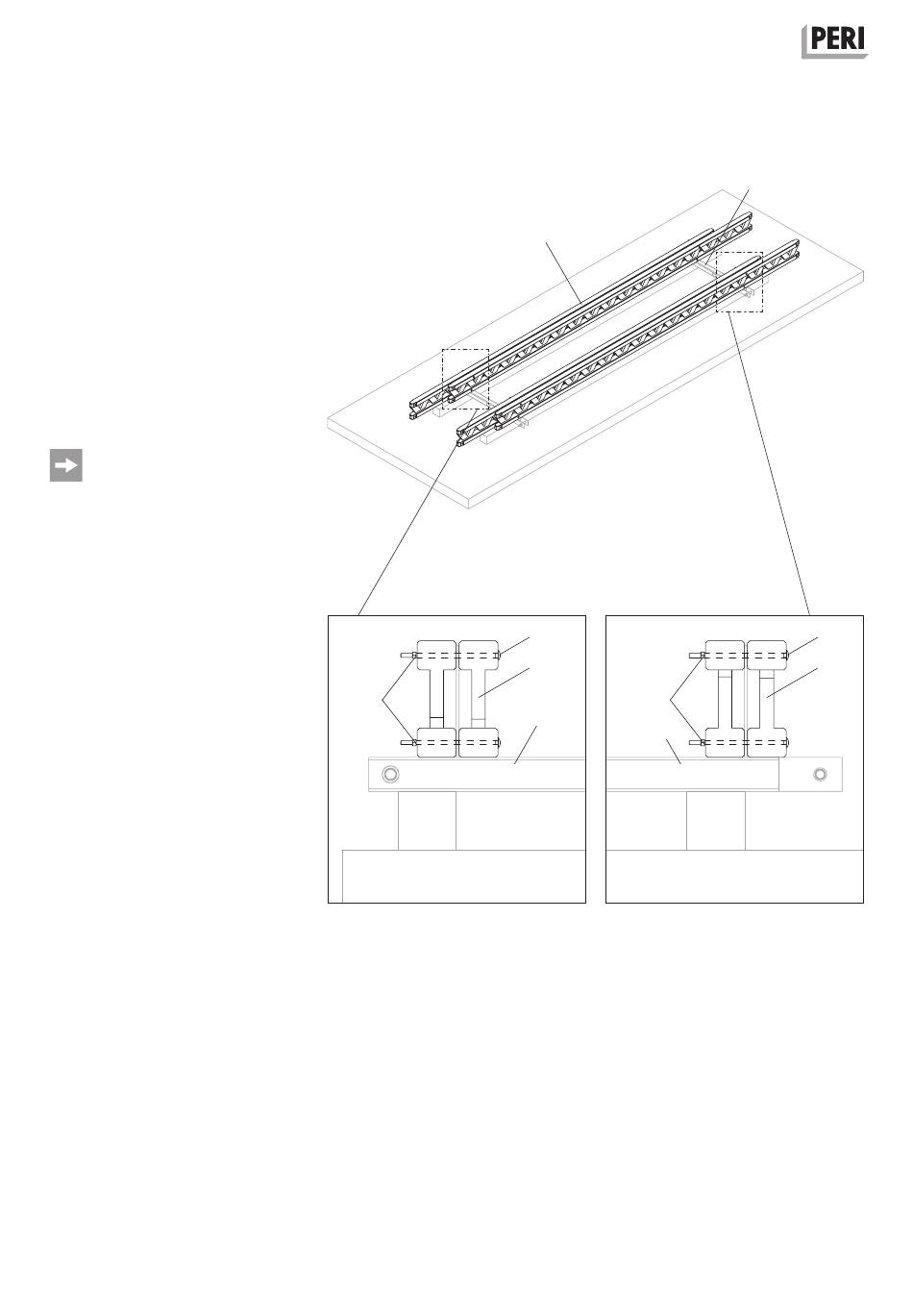

(Abb. C2.03)
3. Gitterträger GT 24 (25) mit Flr. Schr.
DIN 603 M8 x 200 MU (26) und
Scheiben ISO7094-08-100HV (68)
an den Nachlaufbühnenträgern RCS
122 (40) befestigen.
(Abb. C2.03a + C2.03b)
■
Doppelte Trägeranordnung:
– 2x Gitterträger GT 24 oder
2x Träger VT 20
– Flr. Schr. DIN 603 M8 x 200 MU
■
Einfache Trägeranordnung:
– Gitterträger GT 24 oder Träger
VT 20
– Flr. Schr. DIN 603 M8 x 100 MU
