A N S C H L U S S V O N M E H R E R E N G E R Ä T E N A N E I N E
S M A R T C O N T R O L S T E U E R U N G

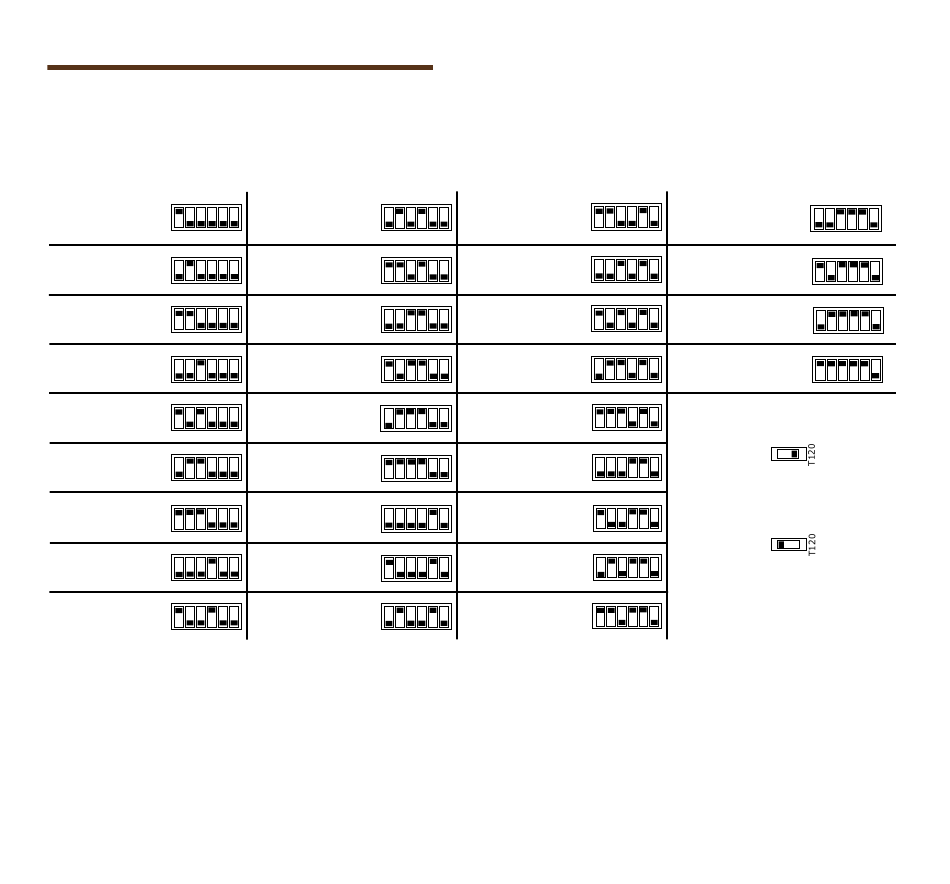

Beim Anschluss des Smart Control Verbindungsmoduls an das Smart Control - System oder per Modbus an ein Gebäu-
demanagementsystem ist die binäre Adresse am DIP-Schalter SW1 einzustellen. Jedes Modul, das angeschlossen wurde,
muss eine individuelle Adresse erhalten. Die Netz-Leitung muss vor der Einstellung spannungsfrei sein, Adresse des
Gerätes (laut der Tabelle) einstellen und Versorgungsspannung wieder einschalten.
SW1
Lufterhitzer 1
1
Adresse: 1
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 2
1
Adresse: 2
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 3
1
Adresse: 3
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 4
1
Adresse: 4
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 5
1
Adresse: 5
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 6
1
Adresse: 6
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 7
1
Adresse: 7
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 8
1
Adresse: 8
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 9
1
Adresse: 9
0
1 2 4 8 16 Y1
WICHTIG: Beim letzten Gerät in Verbindung DRV IN/DRV OUT muss der DIP-Schalter SW2 auf der Position T 120 (Rechts)
stehen.
20
SW1
Lufterhitzer 10
1
Adresse: 10
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 11
1
Adresse: 11
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 12
1
Adresse: 12
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 13
1
Adresse: 13
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 14
1
Adresse: 14
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 15
1
Adresse: 15
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 16
1
Adresse: 16
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 17
1
Adresse: 17
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 18
1
Adresse: 18
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 19
1
Adresse: 19
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 20
1
Adresse: 20
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 21
1
Adresse: 21
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 22
1
Adresse: 22
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 23
1
Adresse: 23
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 24
1
Adresse: 24
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 25
1
Adresse: 25
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 26
1
Adresse: 26
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 27
1
Adresse: 27
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 28
1
Adresse: 28
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 29
1
Adresse: 29
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 30
1
Adresse: 30
0
1 2 4 8 16 Y1
SW1
Lufterhitzer 31
1
Adresse: 31
0
1 2 4 8 16 Y1
LETZTES MODUL:
SW2

SONSTIGE MODULE:

SW2
