Technische Daten und Funktionsübersicht
• über 350 Anlagenschemata wählbar
• Drehzahlregelung, solarer Betriebsstundenzähler
und Wärmemengenzählung
• 12 Sensoreingänge
• 7 Relaisausgänge
• 3 PWM/0-10-V-Ausgänge
• Funktionskontrolle
• VBus
®
Die vorprogrammierten 7 solaren Grundsysteme oder
350 Anlagenschemata erlauben auch die Regelung
vielfältiger Großanlagen. Mit den 7 Relaisaus gängen
und den 12 Sensoreingängen für Pt1000, CS10, V40 und
Din lassen sich eine Vielzahl an zuschaltbaren Funkti-
onen und Optionen realisieren. Der Regler bietet durch
intelligente und leicht verständliche Anlagenkonfigu-
ration neben seinem integrierten Wärmemengenzähler
auch die Steu erung komplexer Systeme mit bis zu
4 witterungs geführten Heizkreisen. Zur Datenkom-
munikation und Fernwartung ist der Regler mit dem
VBus ausgestattet, der den bidirektionalen Weg zu
®
Modulen, PCs oder für ein Datenlogging öffnet.

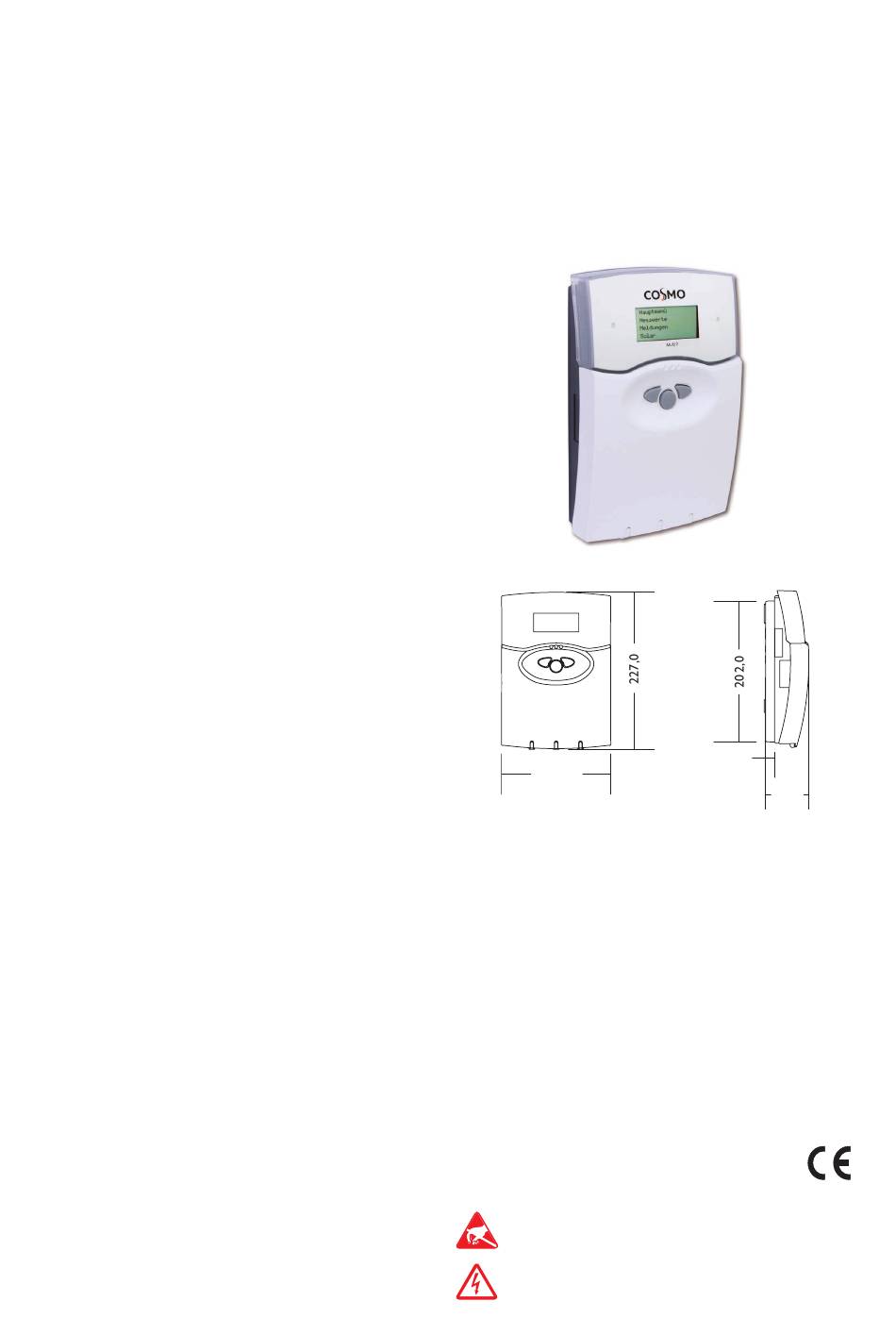

Technische Daten:
Gehäuse: Kunststoff, PC-ABS und PMMA
Schutzart: IP 20 / DIN 40 050
Umgeb.-temp.: 0 ... 40 °C
Abmessung: 227 x 156 x 62 mm
Einbau: Wandmontage, Schalttafel-einbau möglich
Anzeige: 4-zeiliges LC-Textdisplay.
Bedienung: Über drei Drucktaster in Ge häu se front
Funktionen: Solar- und Heizungsregler mit vorprogram-
mierten und wählbaren Anlagenschemata wie: Stan-
dard-Solarsystem, 2-Speichersysteme, Ost-/Westdach,
Heizkreisunterstützung, Wärmeaustauschregelung,
ther mos tatische Nachheizung, Festbrenn stoffkessel,
zuschaltbare Funktionen und Optionen wie Wärme-
mengen zählung, Kollektorkühlfunktion, Röh ren-
kollektorsonderfunktion, Frostschutz, Minimaltempe ra-
turbegrenzung, Drehzahlre ge lung, Wärmeertragsbilanz,
Funk tionskontrolle gemäß BAW-Richtlinien.
Sensoreingänge: 10 Sensoreingänge für Pt1000, 1 x
CS10, 1 x V40
156,0
Ausgänge: 7 Relaisausgänge (davon 3 für Drehzahl-
regelung geeignet und 1 potenzialfreier Ausgang), 3
PWM-/0-10-V-Ausgänge
Bus: VBus
®
Versorgung: 100 ... 240 V~, 50 ... 60 Hz
Schaltleistungen:
1 A (Halbleiterrelais)
4 A (potenzialfreies Relais)
4 A Summe aller Relais
100 ... 240 V~
Bemessungsstoßspannung: 2,5 kV
Wirkungsweise: Typ 1.y
Verschmutzungsgrad: 2
Elektrostatische Entladung kann zur Schädi-
gung elektronischer Bauteile führen
Achtung hochspannungsfüh rende Teile
3
12, 0
62, 0
