Cosmo eXcess Montage- Und Bedienungsanleitung Seite 4

4
TECHNISCHE DATEN UND FUNKTIONSÜBERSICHT
• Erhöhung des Eigenverbrauchs
• Stufenlose Ansteuerung eines E-Heizstabs
• Vorrang für den Haushaltsstrom
• Für jede netzgekoppelte PV-Anlage geeignet
• 0-10-V-Ansteuerung (optional)
• Nachheizung intern mit Netzstrom (optional)
• SmartRemote-Fernzugriff (optional)
• Wechselrichter-Leistungsbegrenzung (optional)
REGLER MIT LEISTUNGSTEIL
Eingänge:
3 Pt1000-Temperatursensoren, 2 digitale
Schalteingänge, 0-10-V-Steuereingang
Ausgänge:
2 digitale Schaltausgänge, stufenlose Leis-
tungsregelung bis 3 kW (Heizstab)
Versorgung:
100 – 240 V~ (50 – 60 Hz))
Anschlussart:
X
Standby:
1,43 W
Bemessungsstoßspannung:
2,5 kV
Datenschnittstelle:
VBus ® , MicroSD-Karteneinschub
VBus -Stromausgabe:
®
35 mA
Funktionen:
Regelung und Leistungssteller, Nachheizung
intern, 0-10-V-Ansteuerung, Smart Remote,
Wechselrichter-Leistungsbegrenzung
Gehäuse:
Stahlblech, pulverbeschichtet
Montage:
Wandmontage
Anzeige / Display:
Vollgrafik-Display
Bedienung:
3 Tasten
Schutzart:
IP 20 / DIN EN 60529
Schutzklasse:
I
Umgebungstemperatur:
0 ... 40 °C
Verschmutzungsgrad:
2
Relative Luftfeuchtigkeit:
10 ... 90 %
Sicherung:
F16A, T16A
Überspannungskategorie:
2
Maximale Höhenlage:
2000 m NN
Maße:
ca. 226 x 302 x 84 mm
SENSORMODUL
Eingänge:
3 Stromeingänge und 3 Spannungseingänge
für Stromsensoren SW16
Versorgung:
100 – 240 V~ (50 – 60 Hz))
Anschlussart:
Y
Standby:
< 1 W
Bemessungsstoßspannung:
1,0 kV
Datenschnittstelle:
VBus
®
Funktionen:
Energiemessgerät
Gehäuse:
Kunststoff, PC (UL 94 V-0)
Montage:
Hutschiene in der Hausverteilung
Anzeige / Display:
2 Kontroll-LED
Schutzart:
IP 20 / DIN EN 60529
Schutzklasse:
II
Umgebungstemperatur:
0 ... 40 °C
Verschmutzungsgrad:
2
Maße:
71 x 90 x 58 mm
STROMSENSOR (SW16)
Nennstrom:
70 A / 23,3 mA (Stromverhältnis 3000:1)
Nennspannung Ausgang:
0,333 V~
Isolationsspannung:
600 V~
Frequenzbereich:
50 ... 400 Hz
Umgebungstemperatur:
-15 ... +60 °C

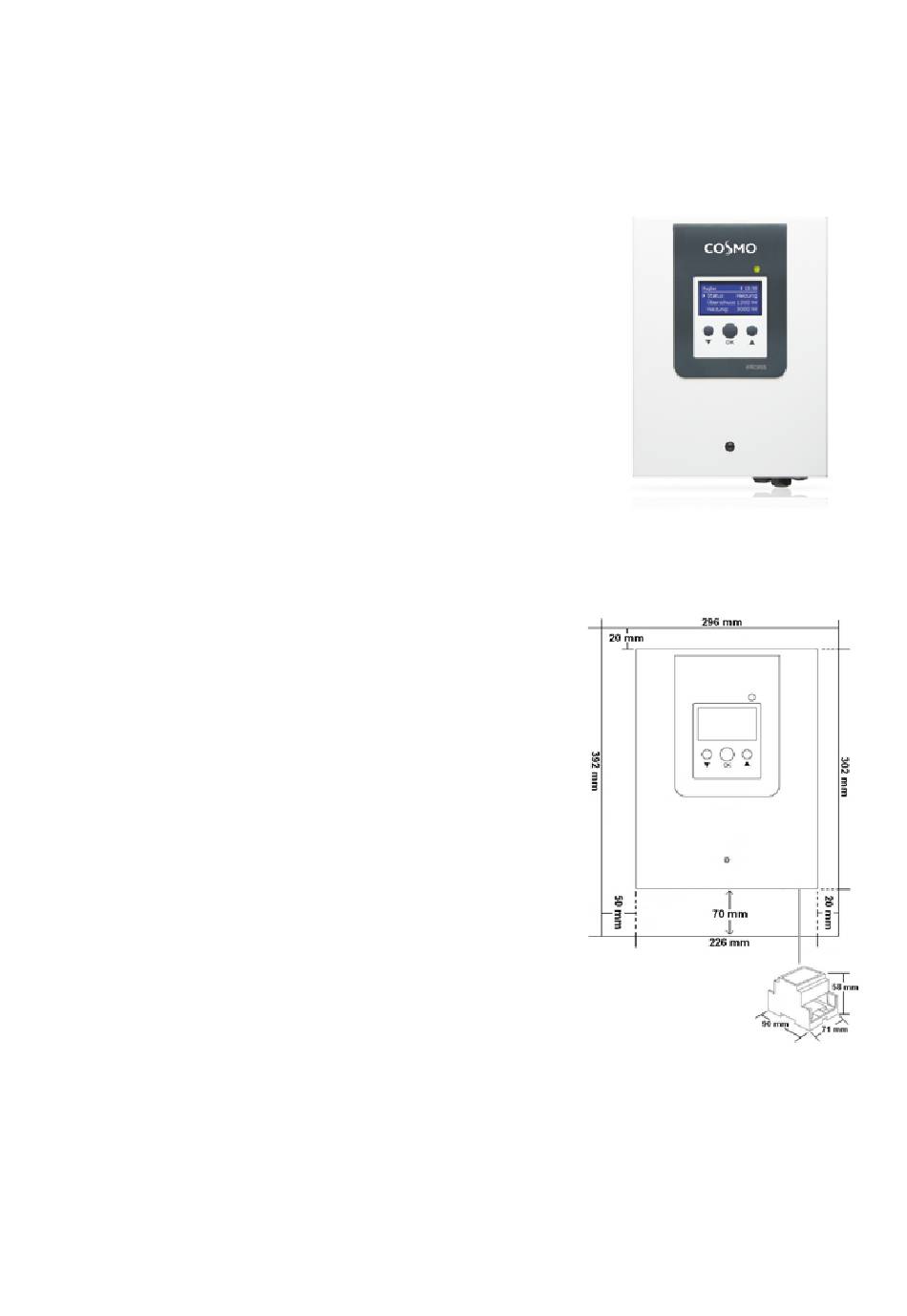

MASSE UND MINDESTABSTÄNDE
