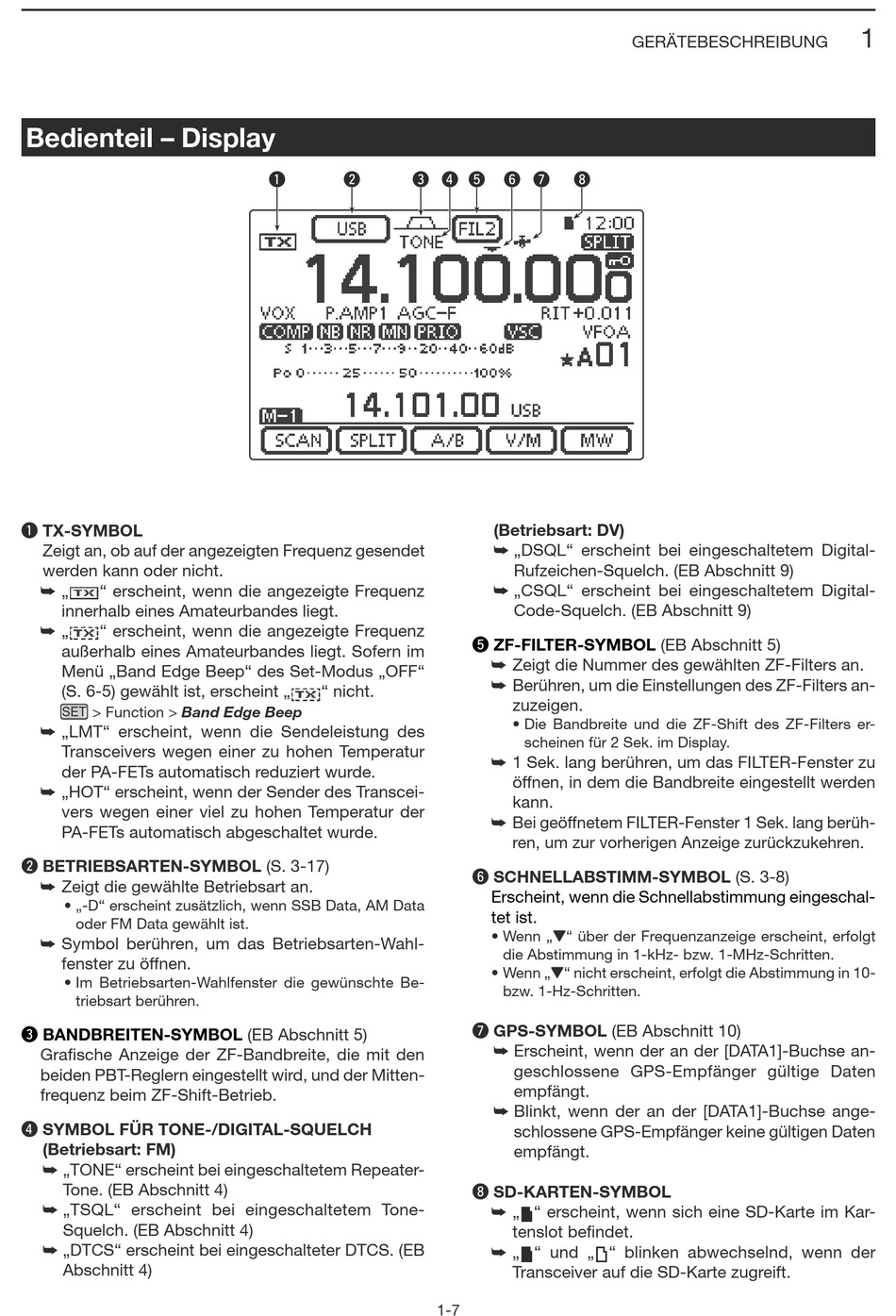

Bedienteil – Display
q TX-SYMBOL
Zeigt an, ob auf der angezeigten Frequenz gesendet
werden kann oder nicht.
¯ „ " erscheint, wenn die angezeigte Frequenz
innerhalb eines Amateurbandes liegt.
¯ „ " erscheint, wenn die angezeigte Frequenz
außerhalb eines Amateurbandes liegt. Sofern im
Menü „Band Edge Beep" des Set-Modus „OFF"
(S. 6-5) gewählt ist, erscheint „
> Function > Band Edge Beep
SET
¯ „LMT" erscheint, wenn die Sendeleistung des
Transceivers wegen einer zu hohen Temperatur
der PA-FETs automatisch reduziert wurde.
¯ „HOT" erscheint, wenn der Sender des Transcei-
vers wegen einer viel zu hohen Temperatur der
PA-FETs automatisch abgeschaltet wurde.
w BETRIEBSARTEN-SYMBOL (S. 3-17)
¯ Zeigt die gewählte Betriebsart an.
oder FM Data gewählt ist.
¯ Symbol berühren, um das Betriebsarten-Wahl-
fenster zu öffnen.
triebsart berühren.
e BANDBREITEN-SYMBOL
Grafische Anzeige der ZF-Bandbreite, die mit den
beiden PBT-Reglern eingestellt wird, und der Mitten-
frequenz beim ZF-Shift-Betrieb.
r SYMBOL FÜR TONE-/DIGITAL-SQUELCH
(Betriebsart: FM)
¯ „TONE" erscheint bei eingeschaltetem Repeater-
Tone. (EB Abschnitt 4)
¯
Squelch. (EB Abschnitt 4)
¯ „DTCS" erscheint bei eingeschalteter DTCS. (EB
Abschnitt 4)
q w e
" nicht.
(EB Abschnitt 5)
r t y u i
(Betriebsart: DV)
¯
Rufzeichen-Squelch. (EB Abschnitt 9)
¯
Code-Squelch. (EB Abschnitt 9)
t ZF-FILTER-SYMBOL
¯ Zeigt die Nummer des gewählten ZF-Filters an.
¯ Berühren, um die Einstellungen des ZF-Filters an-
zuzeigen.
scheinen für 2 Sek. im Display.
¯ 1 Sek. lang berühren, um das FILTER-Fenster zu
öffnen, in dem die Bandbreite eingestellt werden
kann.
¯ Bei geöffnetem FILTER-Fenster 1 Sek. lang berüh-
ren, um zur vorherigen Anzeige zurückzukehren.
y SCHNELLABSTIMM-SYMBOL (S. 3-8)
Erscheint, wenn die Schnellabstimmung eingeschal-
tet ist.
Z" über der Frequenzanzeige erscheint, erfolgt
die Abstimmung in 1-kHz- bzw. 1-MHz-Schritten.
Z" nicht erscheint, erfolgt die Abstimmung in 10-
-
bzw. 1-Hz-Schritten.
u GPS-SYMBOL (EB Abschnitt 10)
¯ Erscheint, wenn der an der [DATA1]-Buchse an-
geschlossene GPS-Empfänger gültige Daten
empfängt.
¯ Blinkt, wenn der an der [DATA1]-Buchse ange-
schlossene GPS-Empfänger keine gültigen Daten
empfängt.
i SD-KARTEN-SYMBOL
¯ „ " erscheint, wenn sich eine SD-Karte im Kar-
tenslot befindet.
¯ „ " und „ " blinken abwechselnd, wenn der
Transceiver auf die SD-Karte zugreift.
