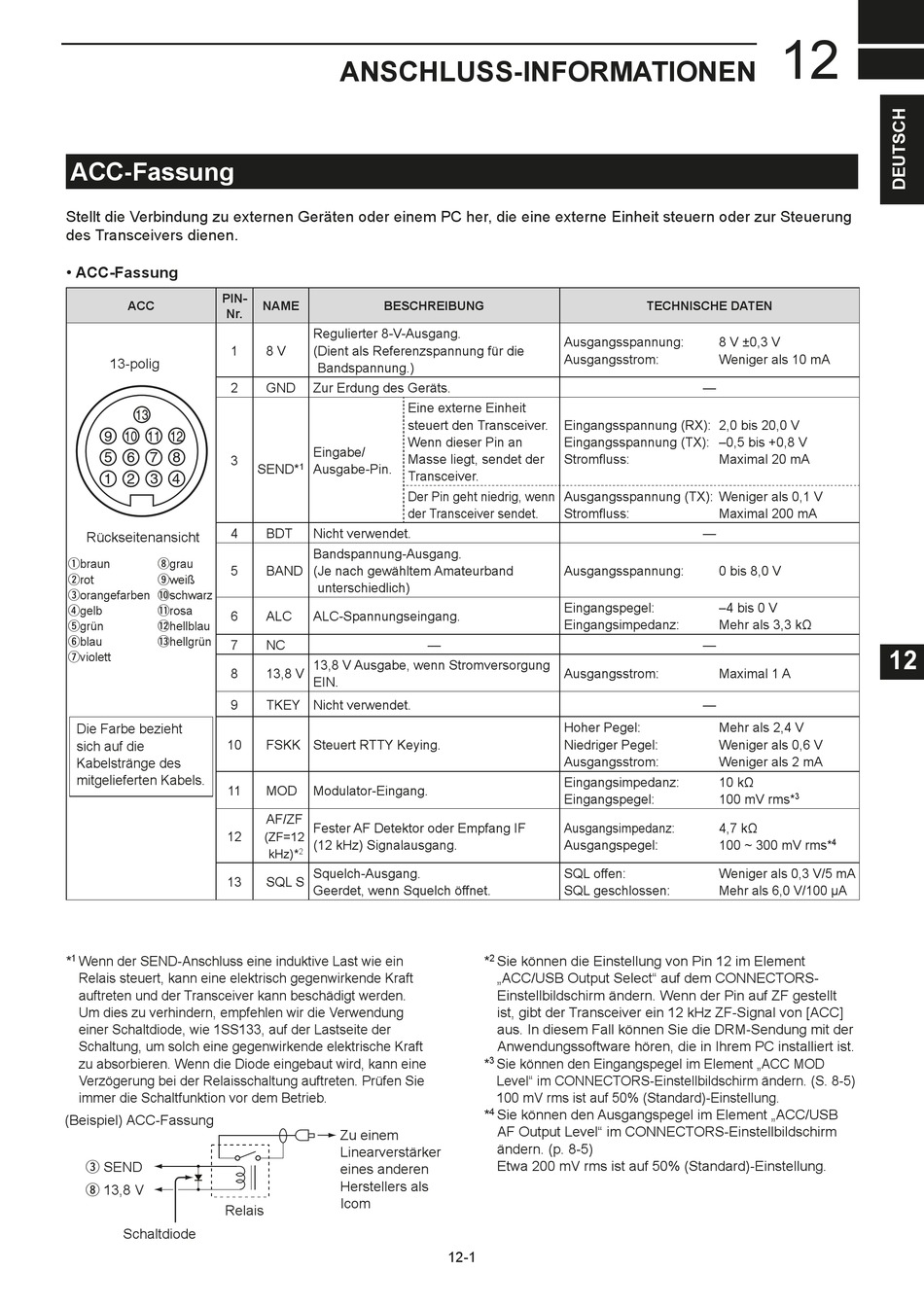

ACC-Fassung

Stellt die Verbindung zu externen Geräten oder einem PC her, die eine externe Einheit steuern oder zur Steuerung
des Transceivers dienen.
• ACC-Fassung
PIN-
ACC
Nr.
1
13-polig
2
13
9 10 11 12
5 6 7 8
3
1 2 3 4
4
Rückseitenansicht
qbraun igrau
5
wrot oweiß
!0 s chwarz
eorangefarben
!1 r osa
rgelb
6
!2 hellblau
tgrün
!3 h ellgrün
yblau
7
uviolett
8
9
Die Farbe bezieht
10
sich auf die
Kabelstränge des
mitgelieferten Kabels.
11
12
13
* 1 Wenn der SEND-Anschluss eine induktive Last wie ein
Relais steuert, kann eine elektrisch gegenwirkende Kraft
auftreten und der Transceiver kann beschädigt werden.
Um dies zu verhindern, empfehlen wir die Verwendung
einer Schaltdiode, wie 1SS133, auf der Lastseite der
Schaltung, um solch eine gegenwirkende elektrische Kraft
zu absorbieren. Wenn die Diode eingebaut wird, kann eine
Verzögerung bei der Relaisschaltung auftreten. Prüfen Sie
immer die Schaltfunktion vor dem Betrieb.
(Beispiel) ACC-Fassung
e SEND
i 13,8 V
Relais
Schaltdiode

ANSCHLUSS-INFORMATIONEN

NAME BESCHREIBUNG
Regulierter 8-V-Ausgang.
8 V ( Dient als Referenzspannung für die
Bandspannung.)
GND Zur Erdung des Geräts.
Eine externe Einheit
steuert den Transceiver.
Wenn dieser Pin an
Eingabe/
Masse liegt, sendet der
SEND* 1 Ausgabe-Pin.
Transceiver.
Der Pin geht niedrig, wenn
der Transceiver sendet.
BDT Nicht verwendet.
Bandspannung-Ausgang.
BAND ( Je nach gewähltem Amateurband
unterschiedlich)
ALC ALC-Spannungseingang.
NC —
13,8 V Ausgabe, wenn Stromversorgung
13,8 V
EIN.
TKEY Nicht verwendet.
FSKK Steuert RTTY Keying.
MOD Modulator-Eingang.
AF/ZF
Fester AF Detektor oder Empfang IF
( ZF=12
(12 kHz) Signalausgang.
kHz)* 2
Squelch-Ausgang.
SQL S
Geerdet, wenn Squelch öffnet.
Zu einem
Linearverstärker
eines anderen
Herstellers als
Icom
Ausgangsspannung:
Ausgangsstrom:
Eingangsspannung (RX):
Eingangsspannung (TX):
Ausgangsspannung (TX): Weniger als 0,1 V
Ausgangsspannung:
Eingangspegel:
Eingangsimpedanz:
Ausgangsstrom:
Hoher Pegel:
Niedriger Pegel:
Ausgangsstrom:
Eingangsimpedanz:
Eingangspegel:
Ausgangsimpedanz:
Ausgangspegel:
SQL offen:
SQL geschlossen:
* 2 Sie können die Einstellung von Pin 12 im Element
„ACC/USB Output Select" auf dem CONNECTORS-
Einstellbildschirm ändern. Wenn der Pin auf ZF gestellt
ist, gibt der Transceiver ein 12 kHz ZF-Signal von [ACC]
aus. In diesem Fall können Sie die DRM-Sendung mit der
Anwendungssoftware hören, die in Ihrem PC installiert ist.
* 3 Sie können den Eingangspegel im Element „ACC MOD
Level" im CONNECTORS-Einstellbildschirm ändern. (S. 8-5)
100 mV rms ist auf 50% (Standard)-Einstellung.
* 4 Sie können den Ausgangspegel im Element „ACC/USB
AF Output Level" im CONNECTORS-Einstellbildschirm
ändern. (p. 8-5)
Etwa 200 mV rms ist auf 50% (Standard)-Einstellung.
12-1
12
TECHNISCHE DATEN
8 V ±0,3 V
Weniger als 10 mA
—
2,0 bis 20,0 V
–0,5 bis +0,8 V
Maximal 20 mA
Maximal 200 mA
—
0 bis 8,0 V
–4 bis 0 V
—
Maximal 1 A
—
Mehr als 2,4 V
Weniger als 0,6 V
Weniger als 2 mA
100 mV rms* 3
100 ~ 300 mV rms*
Weniger als 0,3 V/5 mA
