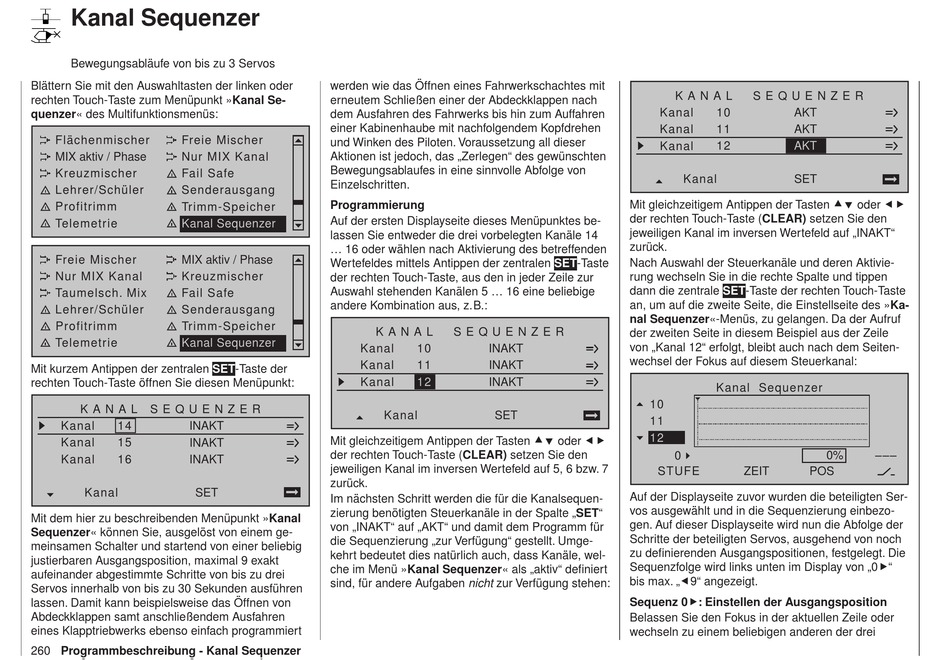

Kanal Sequenzer
Bewegungsabläufe von bis zu 3 Servos
Blättern Sie mit den Auswahltasten der linken oder
rechten Touch-Taste zum Menüpunkt »Kanal Se-
quenzer« des Multifunktionsmenüs:
Flächenmischer
Freie Mischer
MIX aktiv / Phase
Nur MIX Kanal
Kreuzmischer
Fail Safe
Lehrer/Schüler
Senderausgang
Profitrimm
Trimm-Speicher
Telemetrie
Kanal Sequenzer
Freie Mischer
MIX aktiv / Phase
Nur MIX Kanal
Kreuzmischer
Taumelsch. Mix
Fail Safe
Lehrer/Schüler
Senderausgang
Profitrimm
Trimm-Speicher
Telemetrie
Kanal Sequenzer
Mit kurzem Antippen der zentralen SET-Taste der
rechten Touch-Taste öffnen Sie diesen Menüpunkt:
K A N A L
S E Q U E N Z E R
Kanal
14
INAKT
Kanal
15
INAKT
Kanal
16
INAKT
Kanal
SET
Mit dem hier zu beschreibenden Menüpunkt »Kanal
Sequenzer« können Sie, ausgelöst von einem ge-
meinsamen Schalter und startend von einer beliebig
justierbaren Ausgangsposition, maximal 9 exakt
aufeinander abgestimmte Schritte von bis zu drei
Servos innerhalb von bis zu 30 Sekunden ausführen
lassen. Damit kann beispielsweise das Öffnen von
Abdeckklappen samt anschließendem Ausfahren
eines Klapptriebwerks ebenso einfach programmiert
260 Programmbeschreibung - Kanal Sequenzer
werden wie das Öffnen eines Fahrwerkschachtes mit
erneutem Schließen einer der Abdeckklappen nach
dem Ausfahren des Fahrwerks bis hin zum Auffahren
einer Kabinenhaube mit nachfolgendem Kopfdrehen
und Winken des Piloten. Voraussetzung all dieser
Aktionen ist jedoch, das „Zerlegen" des gewünschten
Bewegungsablaufes in eine sinnvolle Abfolge von
Einzelschritten.
Programmierung
Auf der ersten Displayseite dieses Menüpunktes be-
lassen Sie entweder die drei vorbelegten Kanäle 14
... 16 oder wählen nach Aktivierung des betreffenden
Wertefeldes mittels Antippen der zentralen SET-Taste
der rechten Touch-Taste, aus den in jeder Zeile zur
Auswahl stehenden Kanälen 5 ... 16 eine beliebige
andere Kombination aus, z. B.:
K A N A L
S E Q U E N Z E R
Kanal
10
Kanal
11
Kanal
12
Kanal
Mit gleichzeitigem Antippen der Tasten oder
der rechten Touch-Taste (CLEAR) setzen Sie den
jeweiligen Kanal im inversen Wertefeld auf 5, 6 bzw. 7
zurück.
Im nächsten Schritt werden die für die Kanalsequen-
zierung benötigten Steuerkanäle in der Spalte „SET"
von „INAKT" auf „AKT" und damit dem Programm für
die Sequenzierung „zur Verfügung" gestellt. Umge-
kehrt bedeutet dies natürlich auch, dass Kanäle, wel-
che im Menü »Kanal Sequenzer« als „aktiv" definiert
sind, für andere Aufgaben nicht zur Verfügung stehen:
Kanal
Kanal
Kanal
Mit gleichzeitigem Antippen der Tasten oder
der rechten Touch-Taste (CLEAR) setzen Sie den
jeweiligen Kanal im inversen Wertefeld auf „INAKT"
zurück.
Nach Auswahl der Steuerkanäle und deren Aktivie-
rung wechseln Sie in die rechte Spalte und tippen
dann die zentrale SET-Taste der rechten Touch-Taste
an, um auf die zweite Seite, die Einstellseite des »Ka-
nal Sequenzer«-Menüs, zu gelangen. Da der Aufruf
der zweiten Seite in diesem Beispiel aus der Zeile
INAKT
von „Kanal 12" erfolgt, bleibt auch nach dem Seiten-
wechsel der Fokus auf diesem Steuerkanal:
INAKT
INAKT
10
SET
11
12
STUFE
Auf der Displayseite zuvor wurden die beteiligten Ser-
vos ausgewählt und in die Sequenzierung einbezo-
gen. Auf dieser Displayseite wird nun die Abfolge der
Schritte der beteiligten Servos, ausgehend von noch
zu definierenden Ausgangspositionen, festgelegt. Die
Sequenzfolge wird links unten im Display von „0"
bis max. „9" angezeigt.
Sequenz 0: Einstellen der Ausgangsposition
Belassen Sie den Fokus in der aktuellen Zeile oder
wechseln zu einem beliebigen anderen der drei
K A N A L
S E Q U E N Z E R
10
AKT
11
AKT
12
AKT
Kanal
SET
Kanal Sequenzer
0
0%
ZEIT
POS
–––
