Inhaltszusammenfassung für GRAUPNER mc-28

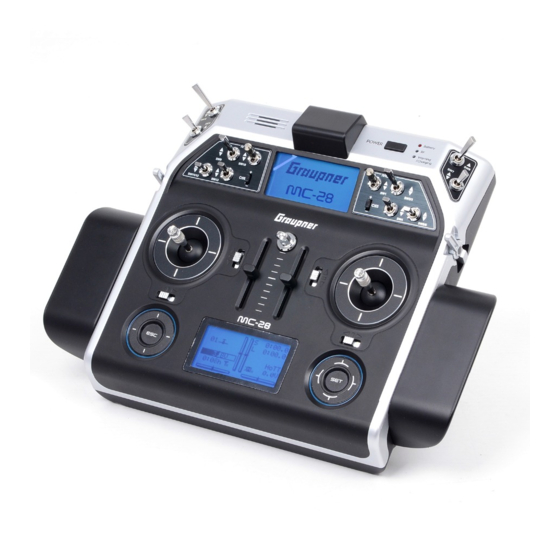

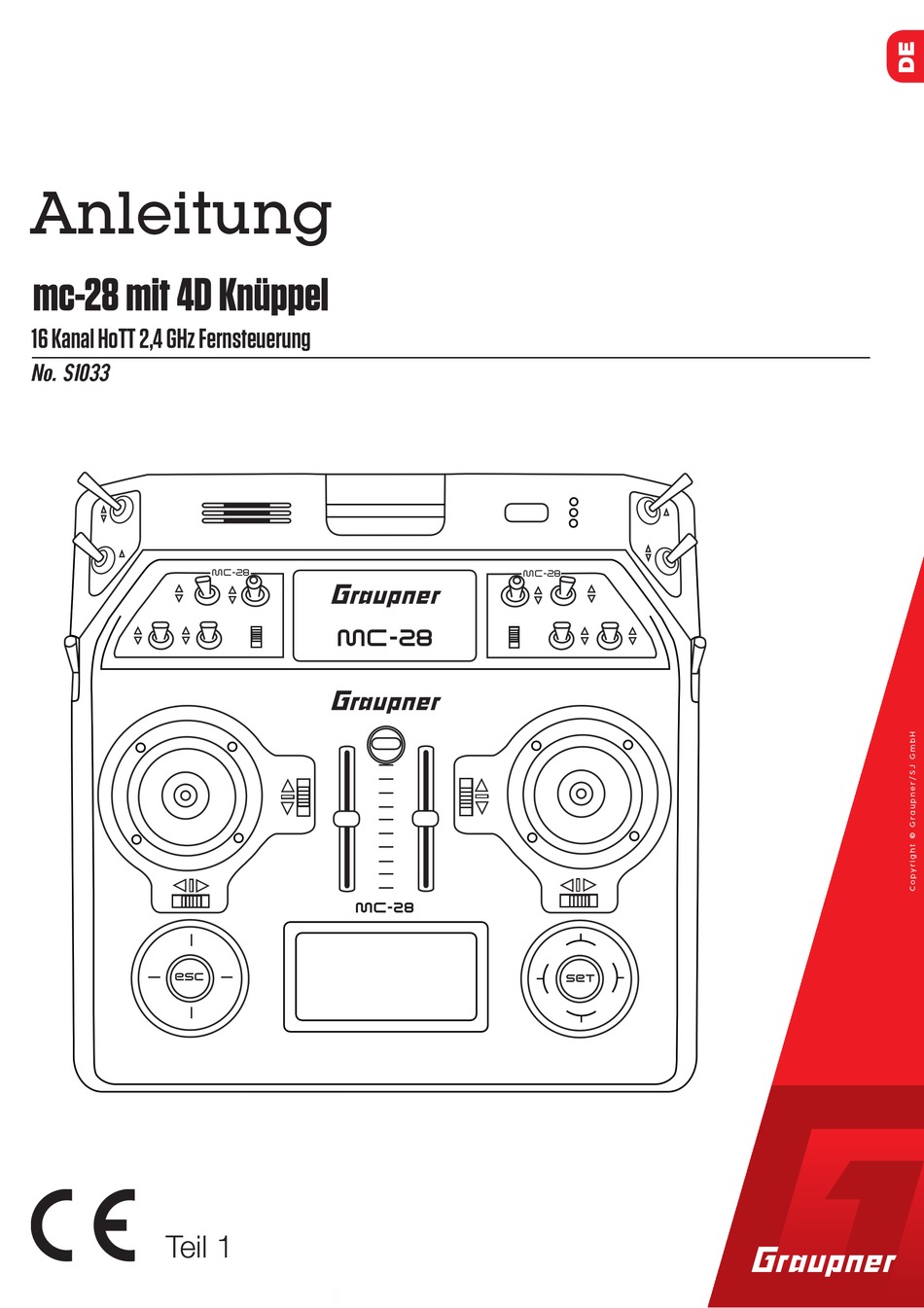

- Seite 1 Anleitung mc-28 mit 4D Knüppel 16 Kanal HoTT 2,4 GHz Fernsteuerung No. S1033 MC-28 MC-28 MC-28 MC-28 Teil 1...
- Seite 2 2 / 36 S1033_jh_V1_de...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ................5 Servicestellen ..............5 Bestimmungsgemäße Verwendung ......... 6 Zielgruppe ................6 Lieferumfang ............... 6 Technische Daten ............... 7 Symbolbeschreibung ............7 Sicherheitshinweise ............7 Zu Ihrer Sicherheit im Umgang mit dem Sender ....8 Zu Ihrer Sicherheit im Umgang mit dem Akku ..... 9 Senderbeschreibung ............ - Seite 4 Knüppelkalibrierung ............28 Anzeige Telemetrie-Daten ..........30 Firmware-Update .............. 32 Update per Speicherkarte ..........32 Update per USB-Anschluss ..........33 Probleme beim Firmware-Update ........33 Konformitätserklärung ............. 33 Hinweise zum Umweltschutz .......... 34 Wartung und Pflege ............34 Garantiebedingungen ............34 4 / 36 S1033_jh_V1_de...
-
Seite 5: Einführung
Einführung Vielen Dank, dass Sie sich für einen Graupner mc-28 HoTT Sender entschieden haben. Lesen Sie diese Anleitung sorgfältig durch, um die besten Resul- tate mit Ihrem Sender zu erzielen und vor allem um Ihre Modelle sicher zu steuern. Sollten beim Betrieb irgendwelche Schwierig- keiten auftauchen, nehmen Sie die Anleitung zu Hilfe oder fra- gen Sie Ihren Händler oder das Graupner Service Center. -
Seite 6: Bestimmungsgemäße Verwendung
Ausstattung müssen wir uns deshalb vorbehalten. Zielgruppe Das Produkt ist kein Spielzeug. Es ist nicht für Kinder unter 14 Jahren geeignet. Der Betrieb des mc-28 HoTT Senders darf nur durch erfahrene Modellbauer erfolgen. Sollten Sie nicht über ausreichende Kenntnisse über den Umgang mit ferngesteuerten Modellen verfügen, wenden Sie sich an einen erfahrenen Modell-... -
Seite 7: Technische Daten
Technische Daten Sender mc-28 HoTT Frequenzband 2,4 … 2,4835 GHz Modulation FHSS Sendeleistung 100 mW EIRP Steuerfunktionen 16 Funktionen, davon 4 trimmbar Temperaturbereich -10 … +55 °C Antenne in das Gehäuse integrierte Patch-Antenne Betriebsspannung 3,4 … 4,35 V (1S LiPo) Stromaufnahme ca. -
Seite 8: Zu Ihrer Sicherheit Im Umgang Mit Dem Sender
Die Bedienung und der Betrieb von ferngesteuerten Model- len muss erlernt werden! Wenn Sie noch nie ein solches Modell gesteuert haben, beginnen Sie besonders vorsichtig und machen Sie sich mit den Reaktionen des Modells auf die Fernsteuerbefehle vertraut. Gehen Sie immer verantwor- tungsvoll vor. -
Seite 9: Zu Ihrer Sicherheit Im Umgang Mit Dem Akku
VORSICHT Brandgefahr! Vermeiden Sie Kurzschlüsse jeglicher Art an allen Anschlussbuchsen des Senders. Verwenden Sie ausschließlich die passenden Stecker. Führen Sie keinerlei Veränderungen an der Elektronik des Senders durch. Aus Zulassungsgründen ist das Umbauen oder Verändern des Produkts nicht erlaubt. Hinweis Sichern Sie das Modell und den Sender beim Transport gegen Beschädigung sowie Verrutschen. - Seite 10 Der max. erlaubte Ladestrom darf nicht überschritten wer- den. Lassen Sie die Ladeanordnung niemals unbeaufsichtigt an der Stromversorgung angeschlossen. Akkus dürfen nur in Räumen, die mit einem Rauchmelder ausgestattet sind, geladen werden. Sicherheitshinweise zur Lagerung von LiPo / LiIo Akkus ...
-
Seite 11: Senderbeschreibung
Senderbeschreibung Bedienelemente am Sender MC-28 MC-28 MC-28 MC-28 Anschlussbuchsen (hinter der Blende) Steuerknüppel; links und rechts mit 4D Steuerung Lautsprecher Antenne (im Gehäuse integriert) EIN-/AUS-Schalter LED-Anzeigen (Batterie, HF-Abstrahlung, Warnsignal, Ladeanzeige) Plätze für Schalter und Taster Standardmäßig montiert sind: 12 Schalter unterschiedlicher Ausführung, 2 INC/DEC-Taster rechter Schiebedrehgeber „SD1“... - Seite 12 Fünf Gehäuseschrauben und sechs Befestigungsschrauben für die Handauflagen SW16/PB18 SW17/PB19 Anschlussbuchse für den Senderakku (Beachten Sie die korrekte Polung!) 12 / 36 S1033_jh_V1_de...
-
Seite 13: Ansicht Innen
Ansicht innen 1 Steckplätze für optionale Geber und Schalter (Anschlussreihenfolge der Schalter beliebig) 2 Lithiumbatterie 3 HF-Modul 4 Bluetooth-Modul 5 SW17/PB19 (bei geschlossenem Sender) 6 Anschluss für den Senderakkustecker 7 SW16/PB18 (bei geschlossenem Sender) 13 / 36 S1033_jh_V1_de... -
Seite 14: Anschlüsse
Anschlüsse Anschlussleisten Linke Anschlussleiste 1- DSC-Buchse Auf der linken Seite befindet sich die DSC-Buchse. Diese dient dem Lehrer-/Schülerbetrieb und Flugsimulatorbetrieb. Für Informationen zu der DSC-Buchse und dem Lehrer-/Schü- lerbetrieb, beachten Sie das Kapitel „DSC-Buchse“. 2- SD-Kartenschacht Der Kartenschacht ist für eine micro-SD-Karte vorgesehen. Für Informationen zum Herausnehmen und Einführen der Speicher- karten, beachten Sie das Kapitel „Speicherkarten“. -
Seite 15: Dsc-Buchse
Diese Verbindungsart darf deshalb nur dann benutzt werden, wenn Sie sich – z.B. mit Hilfe eines Erdungsarmbands – vor elektrostatischer Aufladung während des Simulatorbetriebes schüt- zen. Graupner empfiehlt dringend, ausschließlich Simulatoren mit kabelloser Übertragungstechnik zu benutzen Nehmen Sie erforderliche Anpassungen in den Menüs vor. -
Seite 16: Speicherkarten
Hinweis Achten Sie darauf, dass alle Stecker fest in die jeweiligen Buchsen eingesteckt sind und benutzen Sie nur die dafür vorgesehenen Steck- verbindungen mit 2-poligem Klinkenstecker auf der DSC-Seite. Im Menü »Grundeinstellung Modell« kann in der Zeile „DSC-Aus- gang“ – abhängig von der Nummer des letzten der zu übertra- genden Steuerkanäle –... -
Seite 17: Display Und Tastenfeld
Log-Dateien in einem Unterordner namens „NoName“ zu finden. In dem Ordner „Models“ werden die exportierten Modellspei- cher abgelegt. Mit dem unter www.graupner.de auf der Download-Seite des Senders zu findenden PC-Programm können die Daten auf einem kompatiblen PC ausgewertet werden. Display und Tastenfeld Alpina 30 0:00.0... -
Seite 18: Symbole Im Display
Symbole im Display Telemetriesymbole im Display Der aktive Modellspeicher wurde noch nicht mit einem Empfän- ger gebunden. Nicht blinkend: HF senderseitig abgeschaltet. Blinkendes Antennensymbol: Der zuletzt an das aktive Modell gebundene Empfänger inaktiv oder außer Reichweite Kein Telemetriesignal zu empfangen Signalstärkenanzeige der Verbindung zum Modell Signalstärkenanzeige der Verbindung zum Schülersender im Display des Lehrer-Senders bei kabellosem Betrieb... - Seite 19 Parameterwert im aktiven Eingabefeld wieder auf den Vorgabewert zurück (CLEAR). Bei dem Sender mc-28 HoTT handelt es sich bei dem Tasten- feld um berührungssensitive Cap-Touch-Tasten. Sie betätigen die Tasten durch leichtes Antippen. Hinweis Sollten die Touch-Tasten nach dem Aus- und unmittelbar daran anschließenden Wiedereinschalten des Senders ohne Funktion sein,...
-
Seite 20: Inbetriebnahme
Inbetriebnahme Handauflagen Montage der Handauflagen Die Handauflagen werden seitlich an Ihrem Sender montiert. Halten Sie eine Handauflage passgenau über die sechs Löcher und befestigen Sie sie durch die 6 Befestigungsschrauben. Ana- log verfahren Sie mit der anderen Handauflage. Achtung Schrauben Sie die Befestigungsschrauben nur an das Senderge- häuse, wenn die Handauflage aufliegt. -
Seite 21: Befestigungsöse Für Den Senderriemen
Befestigungsöse für den Senderriemen An der Oberseite des Senders finden Sie eine Befestigungsöse, an der Sie den Umhängeriemen anbringen können. Sendergehäuse öffnen/schließen Der Sender sollte nur in folgenden Fällen geöffnet werden: wenn ein neutralisierender Steuerknüppel auf nicht neutrali- sierend umgebaut werden soll ... - Seite 22 Allgemeine Inbetriebnahme Hinweis-Sicherheitsabfrage Gasposition Wird der Sender eingeschaltet, dann wird die Gasposition überprüft. Ist die Gasposition nicht im Motor-aus Bereich, dann kann der Antriebsmotor unkontrolliert anlaufen. Diese Prüfung wird bei allen Modellen mit der Einstellung „Motor an K1 vorne/hinten“ durchge- führt.
-
Seite 23: Sender Ausschalten
Sender ausschalten Wenn Sie die POWER Taste bei eingeschaltetem Sender länger als 2 sek drücken erscheint eine Sicherheitsabfrage (siehe Abbil- dung). Wählen Sie die gewünschte Option mit einem der Touch- ausschalten Tastenfelder (auf oder ab) aus und drücken Sie SET. abbrechen Diese Sicherheitsabfrage verhindert ein versehentliches Aus- schalten des Senders im Betrieb. -
Seite 24: Senderakku Laden
Senderakku laden Sie haben zwei Lademöglichkeiten: 1. Entnahme des Akkus und laden mit Ladegerät WARNUNG Das Ladegerät darf nur unter ständiger Aufsicht, und in Räumen mit einem Rauchmelder betrieben werden. Entnahme des Senderakkus Ziehen Sie den Deckel des Akkuschachts ab. Entnehmen Sie den Akku durch seitliches Anheben und vorsichtiges Abziehen des Zuleitungskabel. -
Seite 25: Bedienung Und Menüfunktionen
Bedienung und Menüfunktionen Schnellaufrufe (Short-Cuts) Mit folgenden Tastenkombinationen können Sie bestimmte Menüs bzw. Optionen direkt aufrufen: CLEAR Kurzes gleichzeitiges Drücken der Tasten oder der rech- ten Vier-Wege-Taste setzt einen veränderten Parameterwert im aktiven Eingabefeld wieder auf den Vorgabewert zurück. ... - Seite 26 Sonderfunkt. ten aus und bestätigen Sie mit SET. Globale Funkt. Die Erklärung der einzelnen Menüpunkte finden Sie im Program- mierheft (Anleitung Teil 2) unter www.graupner.de. Ausgeblendete Menüspalten In einigen Menüs sind zusätzliche Einstelloptionen vorhanden, 100% 100% diese sich jedoch ausgeblendet. Diese Optionen sind an einem...
-
Seite 27: Versteckter Modus
.wav Dateien erstellen und auf ihre SD-Karte speichern. Auf der mitgelieferten SD-Karte stehen folgende Sprachen zur Auswahl: Deutsch, Englisch, Französisch, Niederländisch, Itali- enisch, Spanisch, Tschechisch und Russisch. Das aktuelle Sprachpaket finden Sie unter www.graupner.de. Sprachwechsel Sprachwechsel Schritt-für-Schritt: Legen Sie die mitgelieferte SD-Karte, wie im Kapitel „Speicher- karten“... -
Seite 28: Firmware-Update/Wechsel Der Displaysprache
Firmware-Update/Wechsel der Displaysprache Hinweis Überprüfen Sie vor jedem Update den Ladezustand Ihres Akkus und sichern Sie alle Modellspeicher, um sie wiederherstellen zu können. Hinweis Führen Sie vor „Firmware-Update Schritt-für-Schritt“ die Anlei- tungsschritte aus dem Kapitel „Firmware-Update“ „Update per Spei- cherkarte“ durch. Firmware-Update Schritt-für-Schritt: DATEILISTE MC-20_1V234_Dutch.bi... - Seite 29 Die blinkenden Pfeile zeigen Ihnen in welche Richtung Sie den KNÜPPELJUSTIERUNG Knüppel drücken müssen. CONTRAST LANGUAGE ENGLISH VOICE DEUTSCH Bestätigen Sie mit der SET-Taste. STICK CALI. Mit den Auswahltasten der rechten Vier-Wege-Taste können Sie zyklisch die Positionen der vier kalibrierbaren Knüppelebe- nen anwählen.
-
Seite 30: Anzeige Telemetrie-Daten
Anzeige Telemetrie-Daten Sensoren Das obere Display dient zur grafischen Darstellung von Teleme- trie-Daten. Wenn ein Empfänger gebunden ist erscheint die Telemetriean- zeige. Durch erneutes Drücken der Auswahltasten können Sie auswählen, welchen Sensor bzw. welches Modul Sie ange- zeigt bekommen möchten. Sind dagegen in der Grundanzeige zwei „X“... - Seite 31 M-RX V niedrigste Betriebsspannung der Empfängerstromversorgung seit der letzten Inbetriebnahme in Volt das Thermometer visualisiert die aktuelle Betriebstemperatur des Empfängers 31 / 36 S1033_jh_V1_de...
-
Seite 32: Firmware-Update
Nutzen Sie Ihren Sender immer nur mit der jeweils aktuellen Soft- wareversion. Diese Information erreichen Sie auch auf: www. graupner.de > Service & Support >Update-und Revisions-History für Graupner HoTT-Komponenten. Überprüfen Sie vor jedem Update unbedingt den Ladezustand des ... -
Seite 33: Update Per Usb-Anschluss
Während des Updates lässt sich der Sender nicht einschalten. Nach 30 sek. den Sender einschalten. Konformitätserklärung 33028 mc-28 HoTT Graupner/SJ erklärt, dass das Produkt den CE Bestimmungen entspricht. EMV 2004/108/EC: EN 301 489-1 V1.9.2 EN 301 489-17 V2.1.1 EN 62479:2010... -
Seite 34: Hinweise Zum Umweltschutz
Die jeweils aktuelle Version finden Sie im Internet unter www.graupner.de auf der entsprechenden Pro- duktseite. Darüber hinaus übernimmt die Firma Graupner keiner- lei Verantwortung oder Haftung für Fehler oder Ungenauigkei- ten, die in Bau- bzw. Bedienungsanleitungen auftreten können. Für Druckfehler kann keine Haftung übernommen werden. - Seite 35 35 / 36 S1033_jh_V1_de...
