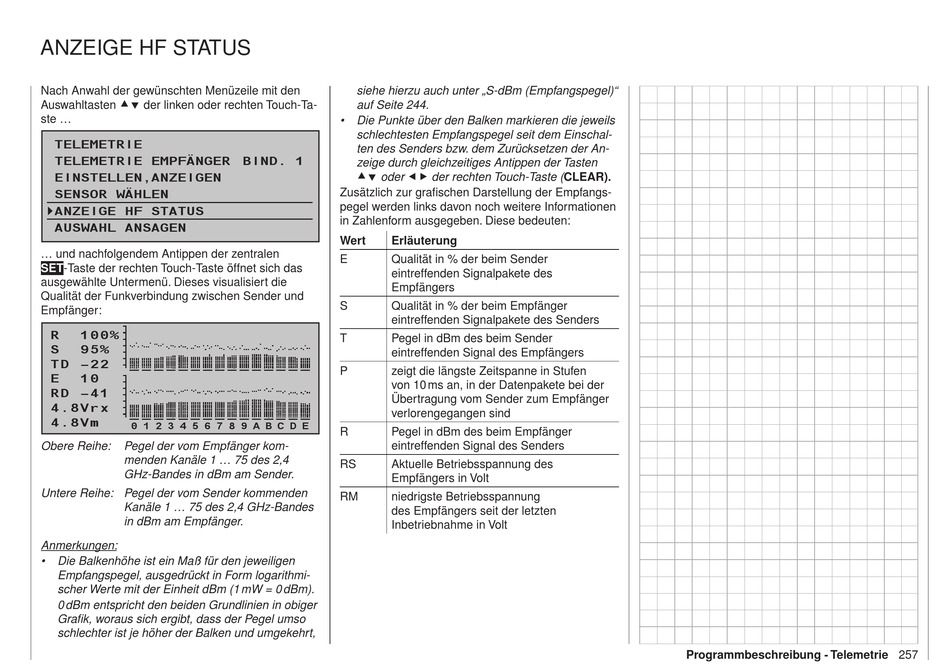

ANZEIGE HF STATUS
Nach Anwahl der gewünschten Menüzeile mit den
Auswahltasten der linken oder rechten Touch-Ta-
ste ...
TELEMETRIE
TELEMETRIE EMPFÄNGER BIND. 1
EINSTELLEN,ANZEIGEN
SENSOR WÄHLEN
ANZEIGE HF STATUS
AUSWAHL ANSAGEN
... und nachfolgendem Antippen der zentralen
SET-Taste der rechten Touch-Taste öffnet sich das
ausgewählte Untermenü. Dieses visualisiert die
Qualität der Funkverbindung zwischen Sender und
Empfänger:
R
100%
S
95%
TD –22
E
10
RD –41
4.8Vrx
4.8Vm
0 1 2 3 4 5 6 7 8 9 A B C D E
Obere Reihe:
Pegel der vom Empfänger kom-
menden Kanäle 1 ... 75 des 2,4
GHz-Bandes in dBm am Sender.
Untere Reihe: Pegel der vom Sender kommenden
Kanäle 1 ... 75 des 2,4 GHz-Bandes
in dBm am Empfänger.
Anmerkungen:
•
Die Balkenhöhe ist ein Maß für den jeweiligen
Empfangspegel, ausgedrückt in Form logarithmi-
scher Werte mit der Einheit dBm (1 mW = 0 dBm).
0 dBm entspricht den beiden Grundlinien in obiger
Grafik, woraus sich ergibt, dass der Pegel umso
schlechter ist je höher der Balken und umgekehrt,
siehe hierzu auch unter „S-dBm (Empfangspegel)"
auf Seite 244.
•
Die Punkte über den Balken markieren die jeweils
schlechtesten Empfangspegel seit dem Einschal-
ten des Senders bzw. dem Zurücksetzen der An-
zeige durch gleichzeitiges Antippen der Tasten
oder der rechten Touch-Taste (CLEAR).
Zusätzlich zur grafischen Darstellung der Empfangs-
pegel werden links davon noch weitere Informationen
in Zahlenform ausgegeben. Diese bedeuten:
Wert
Erläuterung
E
Qualität in % der beim Sender
eintreffenden Signalpakete des
Empfängers
S
Qualität in % der beim Empfänger
eintreffenden Signalpakete des Senders
T
Pegel in dBm des beim Sender
eintreffenden Signal des Empfängers
P
zeigt die längste Zeitspanne in Stufen
von 10 ms an, in der Datenpakete bei der
Übertragung vom Sender zum Empfänger
verlorengegangen sind
R
Pegel in dBm des beim Empfänger
eintreffenden Signal des Senders
RS
Aktuelle Betriebsspannung des
Empfängers in Volt
RM
niedrigste Betriebsspannung
des Empfängers seit der letzten
Inbetriebnahme in Volt
Programmbeschreibung - Telemetrie
257
