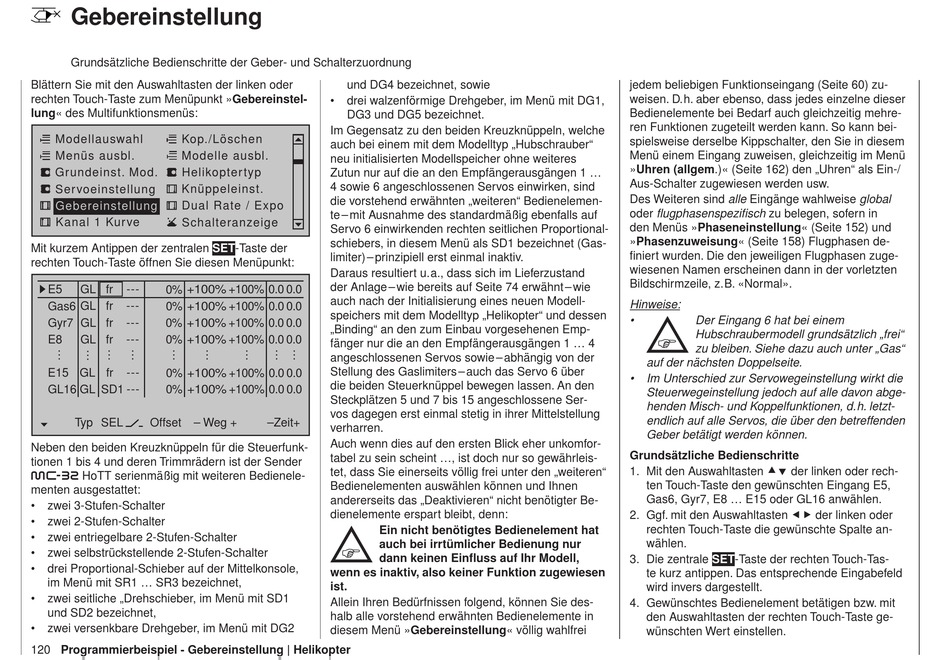

Gebereinstellung
Grundsätzliche Bedienschritte der Geber- und Schalterzuordnung
Blättern Sie mit den Auswahltasten der linken oder
rechten Touch-Taste zum Menüpunkt »Gebereinstel-
lung« des Multifunktionsmenüs:
Modellauswahl
Kop./Löschen
Menüs ausbl.
Modelle ausbl.
Grundeinst. Mod.
Helikopter typ
Ser voeinstellung
Knüppeleinst.
Gebereinstellung
Dual Rate / Expo
Kanal 1 Kur ve
Schalteranzeige
Mit kurzem Antippen der zentralen SET-Taste der
rechten Touch-Taste öffnen Sie diesen Menüpunkt:
GL
fr
---
E5
0%
+100%
Gas6
GL
fr
---
0%
+100%
Gyr7
GL
fr
---
0%
+100%
E8
GL
fr
---
0%
+100%
E15 GL
fr
---
0%
+100%
GL16 GL
SD1 ---
0%
+100%
Typ SEL
Offset
– Weg +
Neben den beiden Kreuzknüppeln für die Steuerfunk-
tionen 1 bis 4 und deren Trimmrädern ist der Sender
mc-32
HoTT serienmäßig mit weiteren Bedienele-
menten ausgestattet:
•
zwei 3-Stufen-Schalter
•
zwei 2-Stufen-Schalter
•
zwei entriegelbare 2-Stufen-Schalter
•
zwei selbstrückstellende 2-Stufen-Schalter
•
drei Proportional-Schieber auf der Mittelkonsole,
im Menü mit SR1 ... SR3 bezeichnet,
•
zwei seitliche „Drehschieber, im Menü mit SD1
und SD2 bezeichnet,
•
zwei versenkbare Drehgeber, im Menü mit DG2
120 Programmierbeispiel - Gebereinstellung | Helikopter
und DG4 bezeichnet, sowie
•
drei walzenförmige Drehgeber, im Menü mit DG1,
DG3 und DG5 bezeichnet.
Im Gegensatz zu den beiden Kreuzknüppeln, welche
auch bei einem mit dem Modelltyp „Hubschrauber"
neu initialisierten Modellspeicher ohne weiteres
Zutun nur auf die an den Empfängerausgängen 1 ...
4 sowie 6 angeschlossenen Servos einwirken, sind
die vorstehend erwähnten „weiteren" Bedienelemen-
te – mit Ausnahme des standardmäßig ebenfalls auf
Servo 6 einwirkenden rechten seitlichen Proportional-
schiebers, in diesem Menü als SD1 bezeichnet (Gas-
limiter) – prinzipiell erst einmal inaktiv.
Daraus resultiert u. a., dass sich im Lieferzustand
+100%
0.0 0.0
der Anlage – wie bereits auf Seite 74 erwähnt – wie
auch nach der Initialisierung eines neuen Modell-
+100%
0.0 0.0
speichers mit dem Modelltyp „Helikopter" und dessen
+100%
0.0 0.0
„Binding" an den zum Einbau vorgesehenen Emp-
+100%
0.0 0.0
fänger nur die an den Empfänger ausgängen 1 ... 4
angeschlossenen Servos sowie – abhängig von der
+100%
0.0 0.0
Stellung des Gaslimiters – auch das Servo 6 über
die beiden Steuerknüppel bewegen lassen. An den
+100%
0.0 0.0
Steckplätzen 5 und 7 bis 15 angeschlossene Ser-
vos dagegen erst einmal stetig in ihrer Mittelstellung
–Zeit+
verharren.
Auch wenn dies auf den ersten Blick eher unkomfor-
tabel zu sein scheint ..., ist doch nur so gewährleis-
tet, dass Sie einerseits völlig frei unter den „weiteren"
Bedienelementen auswählen können und Ihnen
andererseits das „Deaktivieren" nicht benötigter Be-
dienelemente erspart bleibt, denn:
Ein nicht benötigtes Bedienelement hat
auch bei irrtümlicher Bedienung nur
dann keinen Einfluss auf Ihr Modell,
wenn es inaktiv, also keiner Funktion zugewiesen
ist.
Allein Ihren Bedürfnissen folgend, können Sie des-
halb alle vorstehend erwähnten Bedienelemente in
diesem Menü »Gebereinstellung« völlig wahlfrei
jedem beliebigen Funktionseingang (Seite 60) zu-
weisen. D. h. aber ebenso, dass jedes einzelne dieser
Bedienelemente bei Bedarf auch gleichzeitig mehre-
ren Funktionen zugeteilt werden kann. So kann bei-
spielsweise derselbe Kippschalter, den Sie in diesem
Menü einem Eingang zuweisen, gleichzeitig im Menü
»Uhren (allgem.)« (Seite 162) den „Uhren" als Ein-/
Aus-Schalter zugewiesen werden usw.
Des Weiteren sind alle Eingänge wahlweise global
oder flugphasenspezifisch zu belegen, sofern in
den Menüs »Phaseneinstellung« (Seite 152) und
»Phasenzuweisung« (Seite 158) Flugphasen de-
finiert wurden. Die den jeweiligen Flugphasen zuge-
wiesenen Namen erscheinen dann in der vorletzten
Bildschirmzeile, z. B. «Normal».
Hinweise:
•
Der Eingang 6 hat bei einem
Hubschraubermodell grundsätzlich „frei"
zu bleiben. Siehe dazu auch unter „Gas"
auf der nächsten Doppelseite.
•
Im Unterschied zur Servowegeinstellung wirkt die
Steuerwegeinstellung jedoch auf alle davon abge-
henden Misch- und Koppelfunktionen, d. h. letzt-
endlich auf alle Servos, die über den betreffenden
Geber betätigt werden können.
Grundsätzliche Bedienschritte
1. Mit den Auswahltasten der linken oder rech-
ten Touch-Taste den gewünschten Eingang E5,
Gas6, Gyr7, E8 ... E15 oder GL16 anwählen.
2. Ggf. mit den Auswahltasten der linken oder
rechten Touch-Taste die gewünschte Spalte an-
wählen.
3. Die zentrale SET-Taste der rechten Touch-Tas-
te kurz antippen. Das entsprechende Eingabefeld
wird invers dargestellt.
4. Gewünschtes Bedienelement betätigen bzw. mit
den Auswahltasten der rechten Touch-Taste ge-
wünschten Wert einstellen.
