B R E M S E I N S T E L L U N G E N
Butterfly
+55%
+44%
Diff.-Reduktion
0%
Höhenruderkur ve
Normal
QR
WK
Alle anderen Einstellungen in diesem Menü können
Sie ignorieren.
Hinweis:
Das Menü „Bremseinstellungen" ist
„aus"-geschaltet, wenn im Menü »Modell-
typ« (Seite 103) „Motor an K1 vorn/hinten"
und in der Spalte „Motor" des Menüs »Phasenein-
stellung« (Seite 152) für die aktuell aktive Flugpha-
se „ja" eingetragen ist. Wechseln Sie also ggf. die
Flugphase.
Ähnlich kann auch ein moderner, gepfeilter Nurflügel
betrieben werden. Auch bei manchen dieser Modelle
gibt es innen liegende und außen liegende Ruder:
Erstere vor dem Schwerpunkt, Letztere dahinter.
Ein Ausschlag nach unten der/des zentralen Ruders
erhöht den Auftrieb und zeigt Höhenruderwirkung.
Mit einem Ausschlag nach oben wird das Gegenteil
erreicht. An den äußeren Querrudern dagegen dreht
sich die Wirkung um: Ein Ausschlag nach unten zeigt
die Wirkung von „tief" und umgekehrt. Durch ent-
sprechende Abstimmung der „zuführenden" Mischer
bis hin zum Setzen von Kurvenmischern, um eine
unterstützende Wirkung durch das äußere Ruderpaar
erst bei extremeren Knüppelausschlägen in Richtung
hoch/tief zu erreichen, ist hier „alles" möglich. Der
Autor selbst verwendet für sein Modell einen Kurven-
mischer, der durch insgesamt vier Punkte definiert ist:

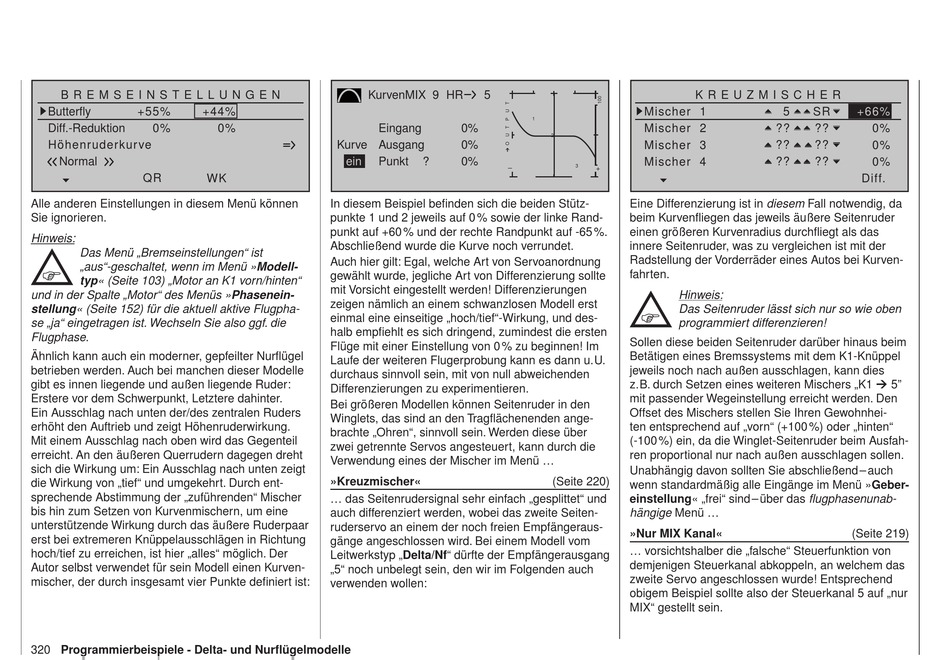

320 Programmierbeispiele - Delta- und Nurflügelmodelle
KurvenMIX 9
0%
Eingang
Kurve
Ausgang
ein
Punkt
In diesem Beispiel befinden sich die beiden Stütz-
punkte 1 und 2 jeweils auf 0 % sowie der linke Rand-
punkt auf +60 % und der rechte Randpunkt auf -65 %.
Abschließend wurde die Kurve noch verrundet.
Auch hier gilt: Egal, welche Art von Servoanordnung
gewählt wurde, jegliche Art von Differenzierung sollte
mit Vorsicht eingestellt werden! Differenzierungen
zeigen nämlich an einem schwanzlosen Modell erst
einmal eine einseitige „hoch/tief"-Wirkung, und des-
halb empfiehlt es sich dringend, zumindest die ersten
Flüge mit einer Einstellung von 0 % zu beginnen! Im
Laufe der weiteren Flugerprobung kann es dann u. U.
durchaus sinnvoll sein, mit von null abweichenden
Differenzierungen zu experimentieren.
Bei größeren Modellen können Seitenruder in den
Winglets, das sind an den Tragflächenenden ange-
brachte „Ohren", sinnvoll sein. Werden diese über
zwei getrennte Servos angesteuert, kann durch die
Verwendung eines der Mischer im Menü ...
»Kreuzmischer«
... das Seitenrudersignal sehr einfach „gesplittet" und
auch differenziert werden, wobei das zweite Seiten-
ruderservo an einem der noch freien Empfängeraus-
gänge angeschlossen wird. Bei einem Modell vom
Leitwerkstyp „Delta/Nf" dürfte der Empfängerausgang
„5" noch unbelegt sein, den wir im Folgenden auch
verwenden wollen:
HR
5
1
0%
2
0%
?
0%
3
+
(Seite 220)
K R E U Z M I S C H E R
Mischer 1
5
Mischer 2
??
Mischer 3
??
Mischer 4
??
Eine Differenzierung ist in diesem Fall notwendig, da
beim Kurvenfliegen das jeweils äußere Seitenruder
einen größeren Kurvenradius durchfliegt als das
innere Seitenruder, was zu vergleichen ist mit der
Radstellung der Vorderräder eines Autos bei Kurven-
fahrten.
Hinweis:
Das Seitenruder lässt sich nur so wie oben
programmiert differenzieren!
Sollen diese beiden Seitenruder darüber hinaus beim
Betätigen eines Bremssystems mit dem K1-Knüppel
jeweils noch nach außen ausschlagen, kann dies
z. B. durch Setzen eines weiteren Mischers „K1  5"
mit passender Weg einstellung erreicht werden. Den
Offset des Mischers stellen Sie Ihren Gewohnhei-
ten entsprechend auf „vorn" (+100 %) oder „hinten"
(-100 %) ein, da die Winglet-Seitenruder beim Ausfah-
ren proportional nur nach außen ausschlagen sollen.
Unabhängig davon sollten Sie abschließend – auch
wenn standardmäßig alle Eingänge im Menü »Geber-
einstellung« „frei" sind – über das flugphasenunab-
hängige Menü ...
»Nur MIX Kanal«
... vorsichtshalber die „falsche" Steuerfunktion von
demjenigen Steuerkanal abkoppeln, an welchem das
zweite Servo angeschlossen wurde! Entsprechend
obigem Beispiel sollte also der Steuerkanal 5 auf „nur
MIX" gestellt sein.
SR
+66%
??
0%
??
0%
??
0%
Diff.
(Seite 219)
