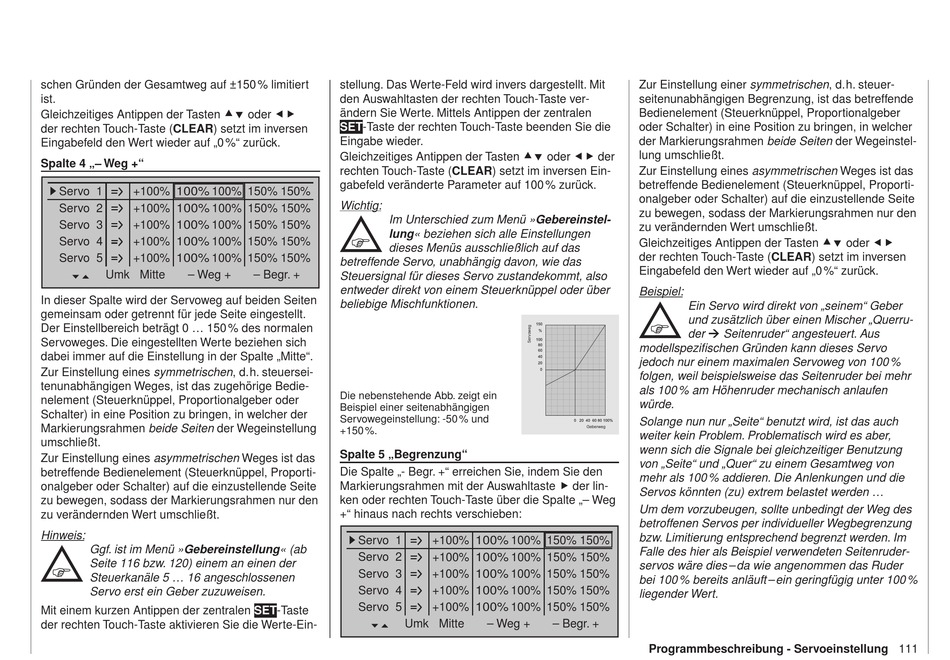

schen Gründen der Gesamtweg auf ±150 % limitiert
ist.
Gleichzeitiges Antippen der Tasten oder
der rechten Touch-Taste (CLEAR) setzt im inversen
Eingabefeld den Wert wieder auf „0 %" zurück.
Spalte 4 „– Weg +"
Servo 1
+100%
100%
100%
Servo 2
+100%
100%
100%
Servo 3
+100%
100%
100%
Servo 4
+100%
100%
100%
Servo 5
+100%
100%
100%
Umk Mitte
– Weg +
In dieser Spalte wird der Servoweg auf beiden Seiten
gemeinsam oder getrennt für jede Seite eingestellt.
Der Einstellbereich beträgt 0 ... 150 % des normalen
Servoweges. Die eingestellten Werte beziehen sich
dabei immer auf die Einstellung in der Spalte „Mitte".
Zur Einstellung eines symmetrischen, d. h. steuersei-
tenunabhängigen Weges, ist das zugehörige Bedie-
nelement (Steuerknüppel, Proportionalgeber oder
Schalter) in eine Position zu bringen, in welcher der
Markierungsrahmen beide Seiten der Wegeinstellung
umschließt.
Zur Einstellung eines asymmetrischen Weges ist das
betreffende Bedienelement (Steuerknüppel, Proporti-
onalgeber oder Schalter) auf die einzustellende Seite
zu bewegen, sodass der Markierungsrahmen nur den
zu verändernden Wert umschließt.
Hinweis:
Ggf. ist im Menü »Gebereinstellung« (ab
Seite 116 bzw. 120) einem an einen der
Steuerkanäle 5 ... 16 angeschlossenen
Servo erst ein Geber zuzuweisen.
Mit einem kurzen Antippen der zentralen SET-Taste
der rechten Touch-Taste aktivieren Sie die Werte-Ein-
stellung. Das Werte-Feld wird invers dargestellt. Mit
den Auswahltasten der rechten Touch-Taste ver-
ändern Sie Werte. Mittels Antippen der zentralen
SET-Taste der rechten Touch-Taste beenden Sie die
Eingabe wieder.
Gleichzeitiges Antippen der Tasten oder der
rechten Touch-Taste (CLEAR) setzt im inversen Ein-
gabefeld veränderte Parameter auf 100 % zurück.
150% 150%
150% 150%
Wichtig:
Im Unterschied zum Menü »Gebereinstel-
150% 150%
lung« beziehen sich alle Einstellungen
150% 150%
dieses Menüs ausschließlich auf das
150% 150%
betreffende Servo, unabhängig davon, wie das
– Begr. +
Steuersignal für dieses Servo zustandekommt, also
entweder direkt von einem Steuerknüppel oder über
beliebige Mischfunktionen.
Die nebenstehende Abb. zeigt ein
Beispiel einer seitenabhängigen
Servo wegeinstellung: -50 % und
+150 %.
Spalte 5 „Begrenzung"
Die Spalte „- Begr. +" erreichen Sie, indem Sie den
Markierungsrahmen mit der Auswahltaste der lin-
ken oder rechten Touch-Taste über die Spalte „– Weg
+" hinaus nach rechts verschieben:
Servo 1
Servo 2
Servo 3
Servo 4
Servo 5
Umk Mitte
Geberweg
100%
100%
150% 150%
+100%
+100%
100%
100%
150% 150%
+100%
100%
100%
150% 150%
+100%
100%
100%
150% 150%
+100%
100%
100%
150% 150%
– Weg +
– Begr. +
Zur Einstellung einer symmetrischen, d. h. steuer-
seiten unabhängigen Begrenzung, ist das betreffende
Bedienelement (Steuerknüppel, Proportionalgeber
oder Schalter) in eine Position zu bringen, in welcher
der Markierungsrahmen beide Seiten der Wegeinstel-
lung umschließt.
Zur Einstellung eines asymmetrischen Weges ist das
betreffende Bedienelement (Steuerknüppel, Proporti-
onalgeber oder Schalter) auf die einzustellende Seite
zu bewegen, sodass der Markierungsrahmen nur den
zu verändernden Wert umschließt.
Gleichzeitiges Antippen der Tasten oder
der rechten Touch-Taste (CLEAR) setzt im inversen
Eingabefeld den Wert wieder auf „0 %" zurück.
Beispiel:
Ein Servo wird direkt von „seinem" Geber
und zusätzlich über einen Mischer „Querru-
der Seitenruder" angesteuert. Aus
modellspezifischen Gründen kann dieses Servo
jedoch nur einem maximalen Servoweg von 100 %
folgen, weil beispielsweise das Seitenruder bei mehr
als 100 % am Höhenruder mechanisch anlaufen
würde.
Solange nun nur „Seite" benutzt wird, ist das auch
weiter kein Problem. Problematisch wird es aber,
wenn sich die Signale bei gleichzeitiger Benutzung
von „Seite" und „Quer" zu einem Gesamtweg von
mehr als 100 % addieren. Die Anlenkungen und die
Servos könnten (zu) extrem belastet werden ...
Um dem vorzubeugen, sollte unbedingt der Weg des
betroffenen Servos per individueller Wegbegrenzung
bzw. Limitierung entsprechend begrenzt werden. Im
Falle des hier als Beispiel verwendeten Seitenruder-
servos wäre dies – da wie angenommen das Ruder
bei 100 % bereits anläuft – ein geringfügig unter 100 %
liegender Wert.
Programmbeschreibung - Servoeinstellung
111
