Punkt wieder ein „?". Dieses Fragezeichen betrifft
jedoch nicht den verschobenen Punkt, sondern si-
gnalisiert, dass an der aktuellen Geberposition ein
weiterer Punkt gesetzt werden kann.
•
Beachten Sie bitte, dass sich die Prozentwerte in
den Zeilen „Eingang" und „Ausgang" immer auf
die momentane Steuerknüppelposition beziehen.

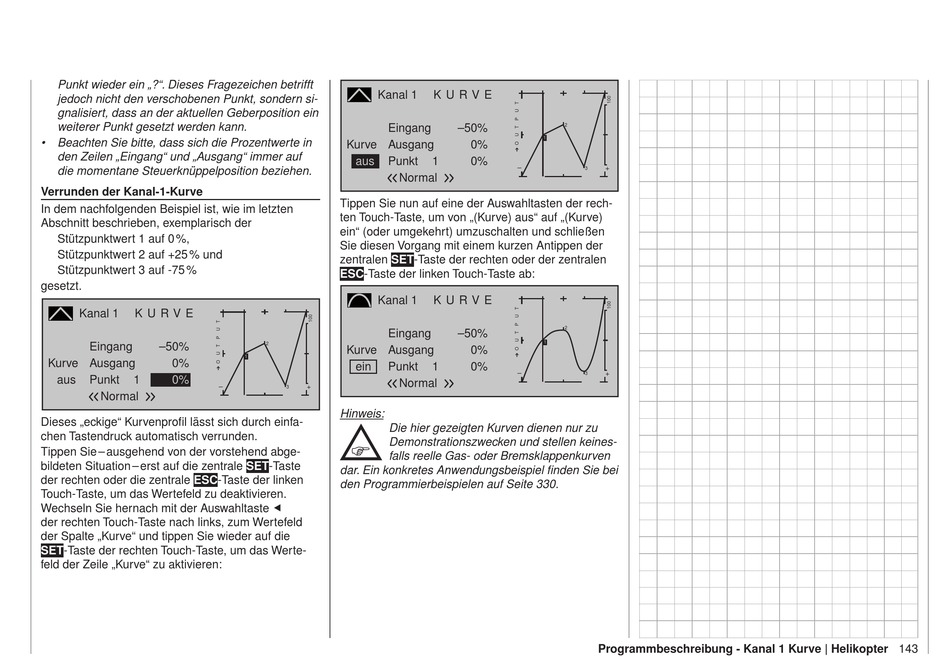

Verrunden der Kanal-1-Kurve
In dem nachfolgenden Beispiel ist, wie im letzten
Abschnitt beschrieben, exemplarisch der
Stützpunktwert 1 auf 0 %,
Stützpunktwert 2 auf +25 % und
Stützpunktwert 3 auf -75 %
gesetzt.
Kanal 1
K U R V E
Eingang
–50%
Kurve
Ausgang
0%
aus
Punkt
1
0%
–
Normal
Dieses „eckige" Kurvenprofil lässt sich durch einfa-
chen Tastendruck automatisch verrunden.
Tippen Sie – ausgehend von der vorstehend abge-
bildeten Situation – erst auf die zentrale SET-Taste
der rechten oder die zentrale ESC-Taste der linken
Touch-Taste, um das Wertefeld zu deaktivieren.
Wechseln Sie hernach mit der Auswahltaste
der rechten Touch-Taste nach links, zum Wertefeld
der Spalte „Kurve" und tippen Sie wieder auf die
SET-Taste der rechten Touch-Taste, um das Werte-
feld der Zeile „Kurve" zu aktivieren:
Kanal 1
Eingang
Kurve
Ausgang
aus
Punkt
Normal
Tippen Sie nun auf eine der Auswahltasten der rech-
ten Touch-Taste, um von „(Kurve) aus" auf „(Kurve)
ein" (oder umgekehrt) umzuschalten und schließen
Sie diesen Vorgang mit einem kurzen Antippen der
zentralen SET-Taste der rechten oder der zentralen
ESC-Taste der linken Touch-Taste ab:
Kanal 1
Eingang
2
Kurve
Ausgang
1
ein
Punkt
Normal
+
3
Hinweis:
Die hier gezeigten Kurven dienen nur zu
Demonstrationszwecken und stellen keines-
falls reelle Gas- oder Bremsklappenkurven
dar. Ein konkretes Anwendungsbeispiel finden Sie bei
den Programmierbeispielen auf Seite 330.
K U R V E
–50%
2
1
0%
1
0%
–
+
3
K U R V E
2
–50%
1
0%
1
0%
–
+
3
Programmbeschreibung - Kanal 1 Kurve | Helikopter
143
