Anschluß Von Leistungsteilen Mit 5V-Optokoppler-Eingängen; Anschluß Von Leistungsteilen Mit 24V-Optokoppler-Eingängen - Siemens SIMATIC S5 Handbuch

BBnL+
BBn
RPn
RPn
RSn
RSn

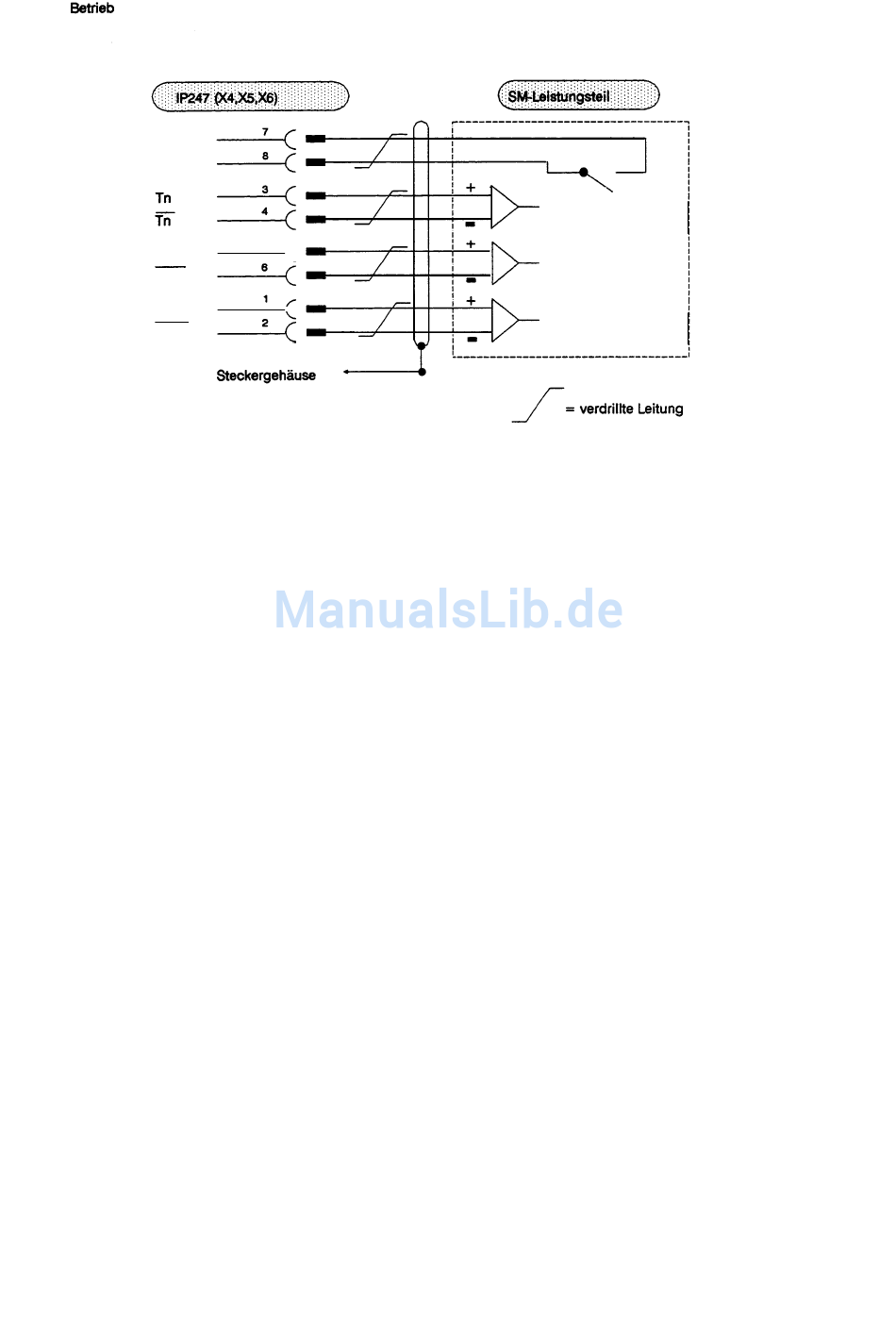

Bild 3/7 Anschluß von
Leistungsteilen mit 5v-Differenz-Eingängen an die Stecker X4/X5/X6 der
Baugruppe 1P
247
Zum Rücksetzen des nachfolgenden Leistungsteils gibt die Baugruppe für jede Achse einen
high-aktiven Impuls aus. Wird ein Iow-aktiver Impuls verlangt, so müssen Sie die Anschlüsse an
den Stiften 1 und 2 des Steckers vertauschen. Die Polarität von Takt und Richtungspegel ist
programmierbar.
Anschluß von Leistungsteilen mit 5V-Optokoppler-Eingängen
Auf der Baugruppe müssen Sie die gleiche Brückeneinstellung wie bei 5V-Differenzsignalen
vornehmen:
Brücke X30/24 gesteckt
Brücke gesteckt
X31/2-3
Das Leistungsteil müssen Sie gemäß Bild 3/8 anschließen.
Anschluß von Leistungsteilen mit 24V-Optokoppler-Eingängen
Auf der Baugruppe müssen Sie die folgende Brückeneinstellung vornehmen:
Brücke X30/3-4 gesteckt
Brücke gesteckt
X31/1-2
Das Leistungsteil müssen Sie gemäß Bild 3/8 anschließen.
3 - 1 2
5
(5 v)
(o v)
(24 V)
(L-)
e
Siemens AG C79000-BS500-C707
AO1
