Justering av pumphjulsspalt

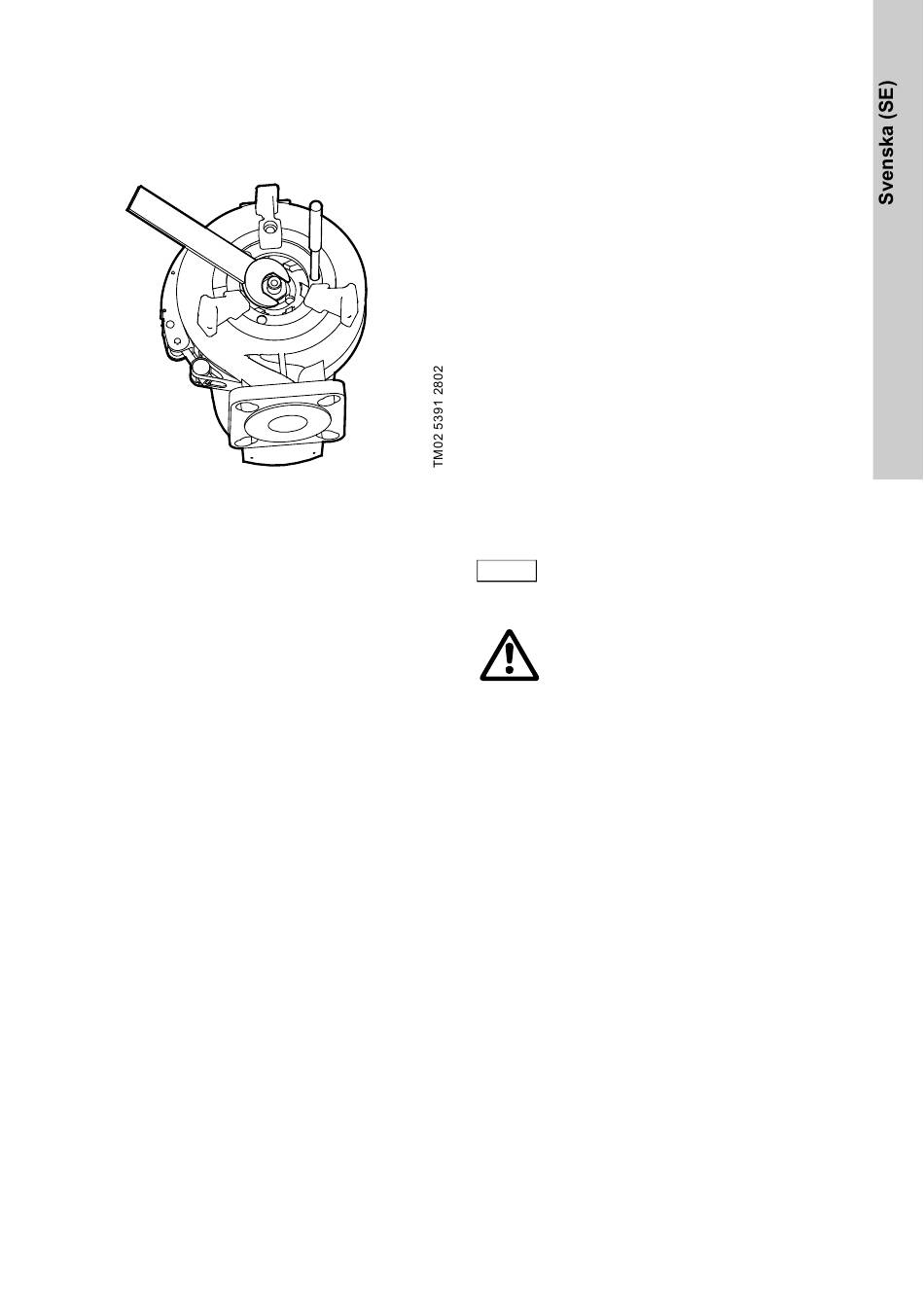

Se fig. 12.
1. Dra försiktigt åt muttern (pos. 68) (nyckelvidd 24)
tills pumphjulet (pos. 49) inte längre kan rotera.
2. Lossa ställmuttern 1/4 varv.
Fig. 12
Justering av pumphjulsspalt
Montering
1. Montera skärhuvudet (pos. 45). Klackarna på
skärhuvudets baksida ska passa in i hålen i
pumphjulet (pos. 49).
2. Dra åt skruven (pos. 188a) i axeländen 20 Nm.
Glöm inte låsbrickan.
3. Montera skärringen (pos. 44).
4. Vrid skärringen (pos. 44) 15 ° till 20 ° moturs för
att dra åt den.
5. Kontrollera att skärringen inte går emot skärhu-
vudet.
6. Dra åt skruven (pos. 188a) till 16 Nm.
7. Kontrollera att skärhuvudet roterar fritt och tyst.
10.3 Rengöring av pumphuset
Positionsnummer framgår av sid. 592.
1. Lossa och ta bort spännbandet (pos. 92).
2. Lyft ut motordelen ur pumphuset (pos. 50).
Pumphjulet och skärhuvudet följer med motorn
då den lyfts ut.
3. Rengör pumphuset och pumphjulet.
4. Sätt tillbaka motordelen med pumphjul och skär-
huvud i pumphuset.
5. Montera och dra åt spännbandet (pos. 92).
Se även avsnitt
10.4 Kontrollera/byta ut
10.4 Kontrollera/byta ut axeltätning
Axeltätningen är i samtliga SEG-pumpar en komplett
enhet.
Kontrollera axeltätningen genom att kontrollera
oljans skick.
Om vattenhalten i oljan är högre än 20 % tyder det
på att axeltätningen är defekt och måste bytas.
Om axeltätningen inte byts uppstår motorskador
inom kort.
Om oljan är ren och i gott skick kan axeltätningen
användas igen. Se även avsnitt
service.
Positionsnummer framgår av sid. 592.
1. Ta bort skärringen (pos. 44).
Se avsnitt
2. Ta bort skruven (pos. 188a) från axeländen.
3. Lossa och ta bort spännbandet (pos. 92).
4. Lyft ut motordelen ur pumphuset (pos. 50).
Pumphjulet och skärhuvudet följer med motorn
då den lyfts ut.
5. Ta bort skärhuvudet (pos. 45).
6. Ta bort pumphjulet (pos. 49) från axeln.
7. Tappa ut oljan ur oljekammaren.
Se avsnitt
Anm.
8. Ta bort skruvarna (pos. 188a) som håller axeltät-
ningen (pos. 105).
9. Lyft ut axeltätningen (pos. 105) ur oljekammaren
genom att använda två skruvmejslar som häv-
stänger i de två demonteringshålen i axeltät-
ningshållaren (pos. 58).
10. Kontrollera sekundärtätningen i dess anligg-
ningsyta mot axeln. Bussningen (pos. 103) på
axeln ska vara intakt. Om bussningen är sliten
och måste bytas ska pumpen kontrolleras av
Grundfos eller auktoriserad serviceverkstad.
Gör så här om axeln är intakt:
1. Kontrollera/rengör oljekammaren.
2. Smörj de ytor (O-ringar och axel) som ligger an
mot axeltätningen (pos. 105a) med olja.
axeltätning.
3. Sätt i den nya axeltätningen (pos. 105) med hjälp
av den medföljande plastbussningen.
4. Dra åt skruvarna (pos. 188a) som håller axeltät-
ningen till 16 Nm.
5. Montera pumphjulet. Se noga till att montera
kilen (pos. 9a) korrekt.
6. Montera pumphuset (pos. 50).
7. Montera och dra åt spännbandet (pos. 92).
8. Fyll oljekammaren med olja.
Justering av pumphjulsspalt beskrivs i avsnitt
10.2 Byta
10. Underhåll och
10.2 Byta
skärsystem.
10.5
Oljebyte.
Begagnad olja ska avfallshanteras
enligt lokala bestämmelser.
Varning
Observera att det kan råda övertryck i
kammaren när du lossar skruvarna för
oljekammaren. Ta inte bort skruvarna
helt förrän trycket har avlastats helt.
skärsystem.
553
