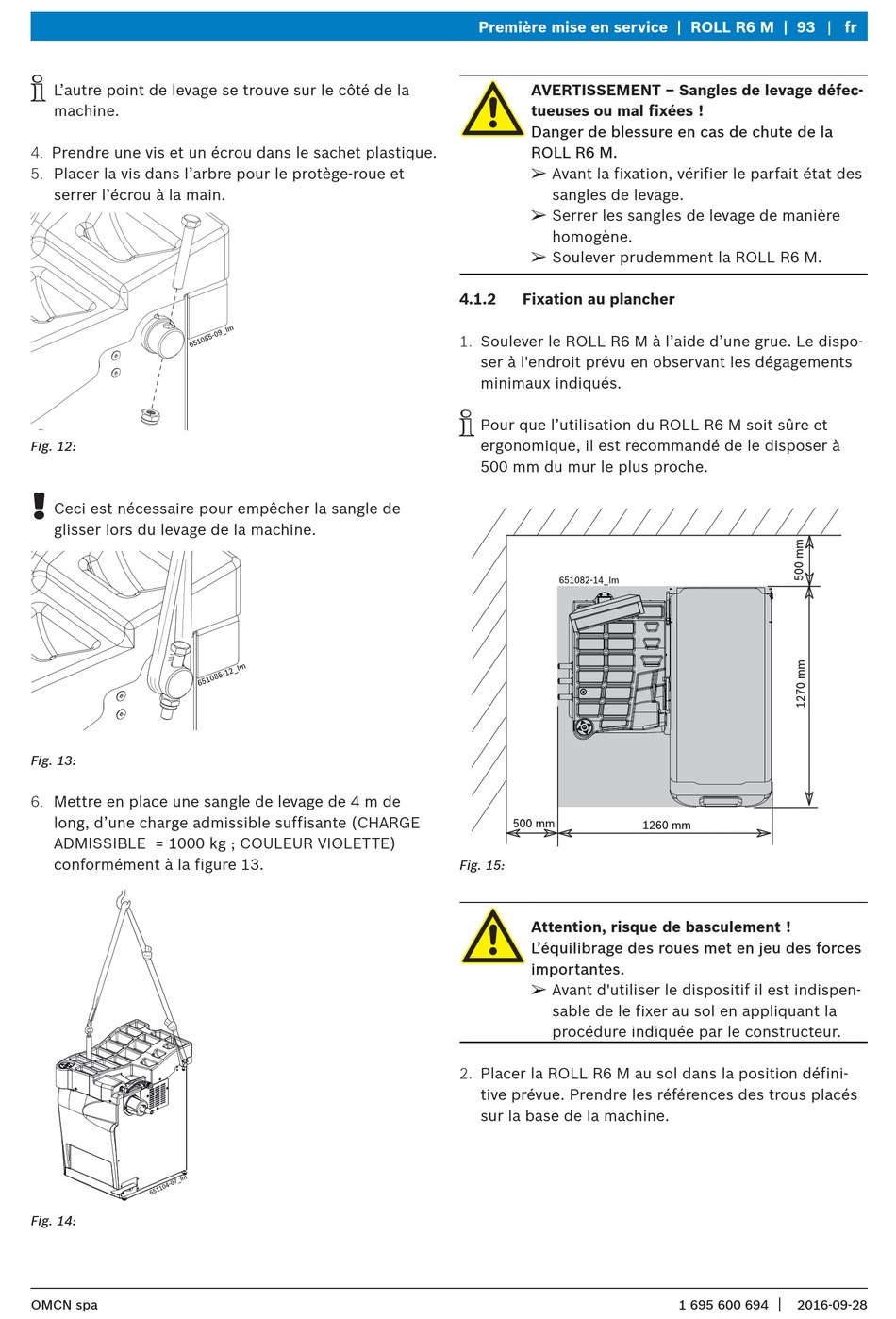

OMCN ROLL R6 Betriebsanleitung Seite 93

i
L 'autre point de levage se trouve sur le côté de la
machine.
4. Prendre une vis et un écrou dans le sachet plastique.
5. Placer la vis dans l'arbre pour le protège-roue et
serrer l'écrou à la main.
Fig. 12:
!
Ceci est nécessaire pour empêcher la sangle de
glisser lors du levage de la machine.
Fig. 13:
6. Mettre en place une sangle de levage de 4 m de
long, d'une charge admissible suffisante (CHARGE
ADMISSIBLE = 1000 kg ; COULEUR VIOLETTE)
conformément à la figure 13.
Fig. 14:
OMCN spa
Première mise en service | ROLL R6 M | 93
AVERTISSEMENT – Sangles de levage défec-
tueuses ou mal fixées !
Danger de blessure en cas de chute de la
ROLL R6 M.
€
Avant la fixation, vérifier le parfait état des
sangles de levage.
€
Serrer les sangles de levage de manière
homogène.
€
Soulever prudemment la ROLL R6 M.
4.1.2 Fixation au plancher
1. Soulever le ROLL R6 M à l'aide d'une grue. Le dispo-
ser à l'endroit prévu en observant les dégagements
minimaux indiqués.
i
Pour que l'utilisation du ROLL R6 M soit sûre et
ergonomique, il est recommandé de le disposer à
500 mm du mur le plus proche.
Fig. 15:
Attention, risque de basculement !
L 'équilibrage des roues met en jeu des forces
importantes.
€
Avant d'utiliser le dispositif il est indispen-
sable de le fixer au sol en appliquant la
procédure indiquée par le constructeur.
2. Placer la ROLL R6 M au sol dans la position défini-
tive prévue. Prendre les références des trous placés
sur la base de la machine.
fr
|
