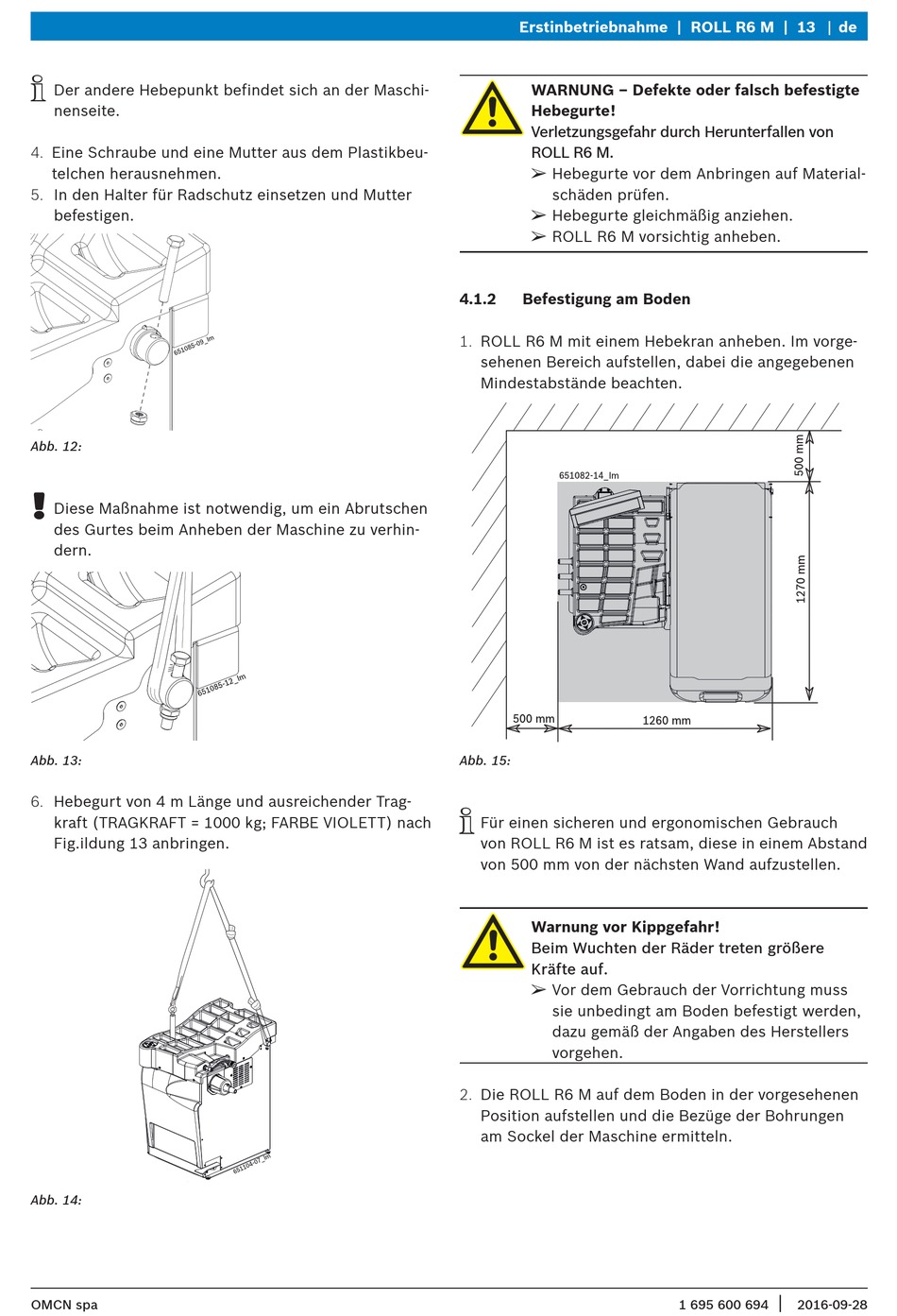

OMCN ROLL R6 Betriebsanleitung Seite 13

i
Der andere Hebepunkt befindet sich an der Maschi-
nenseite.
4. Eine Schraube und eine Mutter aus dem Plastikbeu-
telchen herausnehmen.
5. In den Halter für Radschutz einsetzen und Mutter
befestigen.
Abb. 12:
!
Diese Maßnahme ist notwendig, um ein Abrutschen
des Gurtes beim Anheben der Maschine zu verhin-
dern.
Abb. 13:
6. Hebegurt von 4 m Länge und ausreichender Trag-
kraft (TRAGKRAFT = 1000 kg; FARBE VIOLETT) nach
Fig.ildung 13 anbringen.
Abb. 14:
OMCN spa
Erstinbetriebnahme | ROLL R6 M | 13
WARNUNG – Defekte oder falsch befestigte
Hebegurte!
Verletzungsgefahr durch Herunterfallen von
ROLL R6 M.
€
Hebegurte vor dem Anbringen auf Material-
schäden prüfen.
€
Hebegurte gleichmäßig anziehen.
€
ROLL R6 M vorsichtig anheben.
4.1.2 Befestigung am Boden
1. ROLL R6 M mit einem Hebekran anheben. Im vorge-
sehenen Bereich aufstellen, dabei die angegebenen
Mindestabstände beachten.
Abb. 15:
i
Für einen sicheren und ergonomischen Gebrauch
von ROLL R6 M ist es ratsam, diese in einem Abstand
von 500 mm von der nächsten Wand aufzustellen.
Warnung vor Kippgefahr!
Beim Wuchten der Räder treten größere
Kräfte auf.
€
Vor dem Gebrauch der Vorrichtung muss
sie unbedingt am Boden befestigt werden,
dazu gemäß der Angaben des Herstellers
vorgehen.
2. Die ROLL R6 M auf dem Boden in der vorgesehenen
Position aufstellen und die Bezüge der Bohrungen
am Sockel der Maschine ermitteln.
de
|
1 695 600 694 2016-09-28
