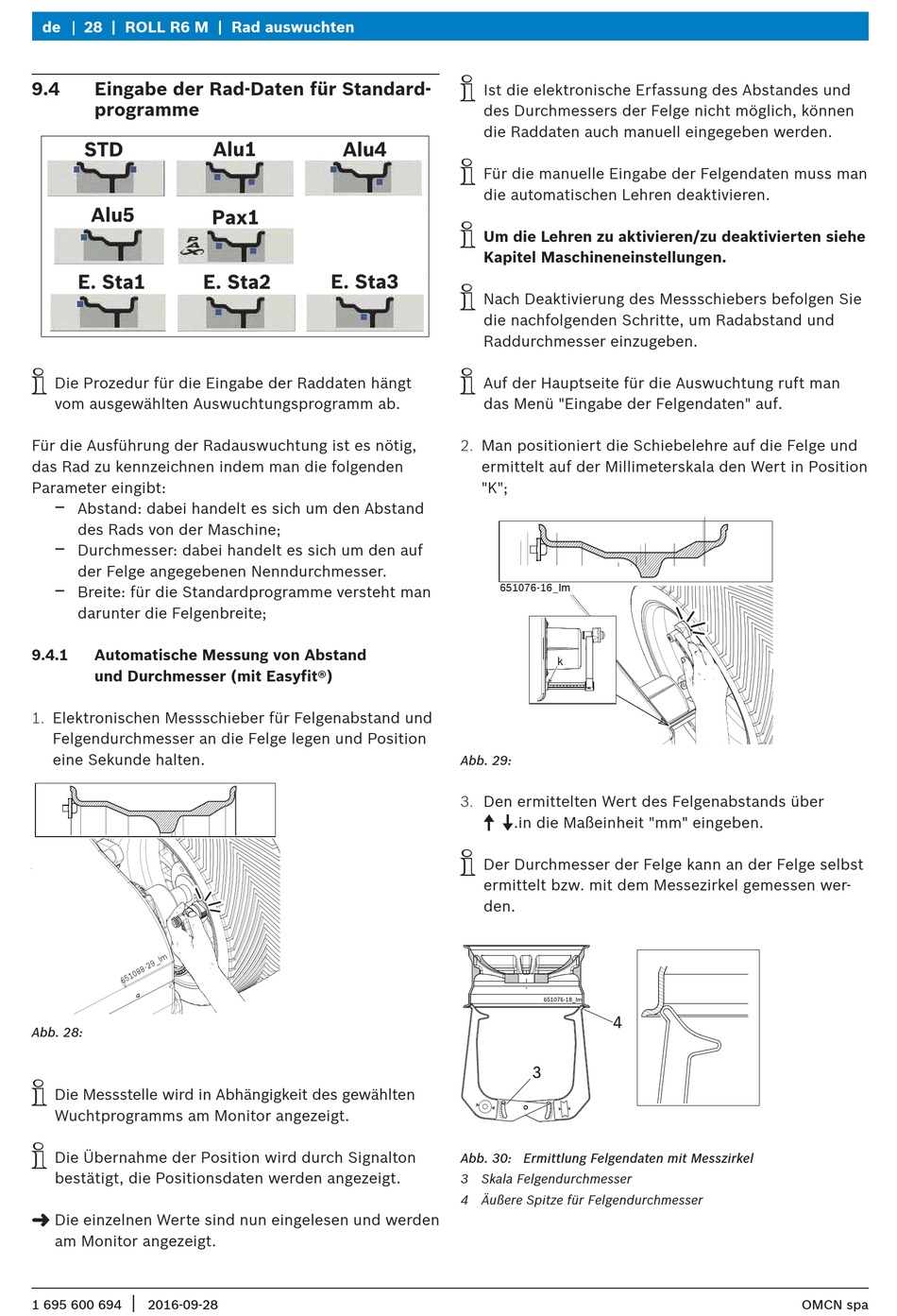

de 28 | ROLL R6 M | Rad auswuchten

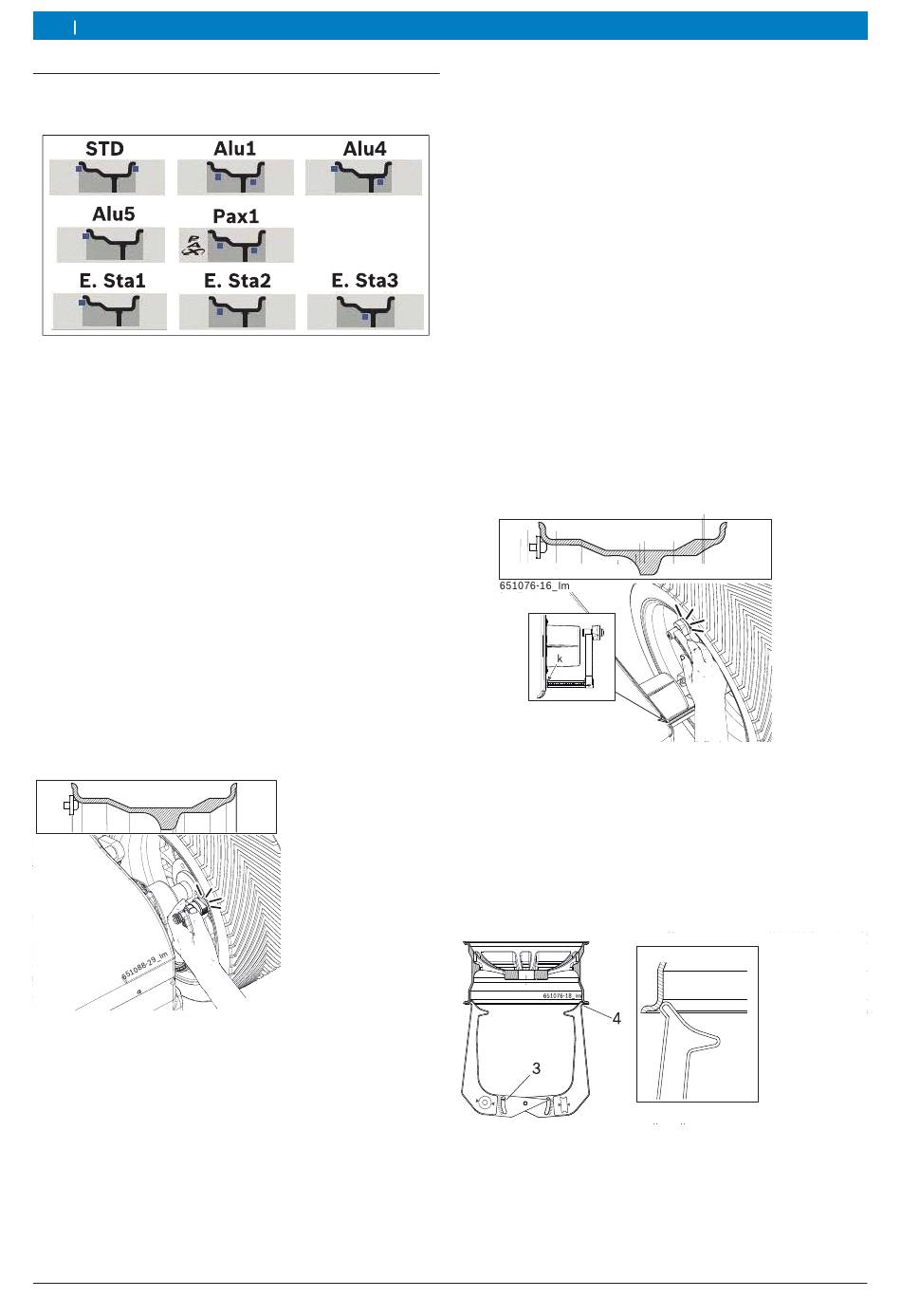

9.4 Eingabe der Rad-Daten für Standard-
programme
i
Die Prozedur für die Eingabe der Raddaten hängt
vom ausgewählten Auswuchtungsprogramm ab.
Für die Ausführung der Radauswuchtung ist es nötig,
das Rad zu kennzeichnen indem man die folgenden
Parameter eingibt:
$
Abstand: dabei handelt es sich um den Abstand
des Rads von der Maschine;
$
Durchmesser: dabei handelt es sich um den auf
der Felge angegebenen Nenndurchmesser.
$
Breite: für die Standardprogramme versteht man
darunter die Felgenbreite;
9.4.1 Automatische Messung von Abstand
und Durchmesser (mit Easyfit®)
1. Elektronischen Messschieber für Felgenabstand und
Felgendurchmesser an die Felge legen und Position
eine Sekunde halten.
Abb. 28:
i
Die Messstelle wird in Abhängigkeit des gewählten
Wuchtprogramms am Monitor angezeigt.
i
Die Übernahme der Position wird durch Signalton
bestätigt, die Positionsdaten werden angezeigt.
"
Die einzelnen Werte sind nun eingelesen und werden
am Monitor angezeigt.
|
1 695 600 694 2016-09-28
xxx
i
Ist die elektronische Erfassung des Abstandes und
des Durchmessers der Felge nicht möglich, können
die Raddaten auch manuell eingegeben werden.
i
Für die manuelle Eingabe der Felgendaten muss man
die automatischen Lehren deaktivieren.
i
Um die Lehren zu aktivieren/zu deaktivierten siehe
Kapitel Maschineneinstellungen.
i
Nach Deaktivierung des Messschiebers befolgen Sie
die nachfolgenden Schritte, um Radabstand und
Raddurchmesser einzugeben.
i
Auf der Hauptseite für die Auswuchtung ruft man
das Menü "Eingabe der Felgendaten" auf.
2. Man positioniert die Schiebelehre auf die Felge und
ermittelt auf der Millimeterskala den Wert in Position
"K";
Abb. 29:
3. Den ermittelten Wert des Felgenabstands über
o u.in die Maßeinheit "mm" eingeben.
i
Der Durchmesser der Felge kann an der Felge selbst
ermittelt bzw. mit dem Messezirkel gemessen wer-
den.
Abb. 30: Ermittlung Felgendaten mit Messzirkel
3 Skala Felgendurchmesser
4 Äußere Spitze für Felgendurchmesser
