OMCN ROLL R6 Betriebsanleitung Seite 34

de 34 | ROLL R6 M | Rad auswuchten
9.9.2 Befestigung der Klebegewichte mit interner
Zange (ohne Easyfit®)

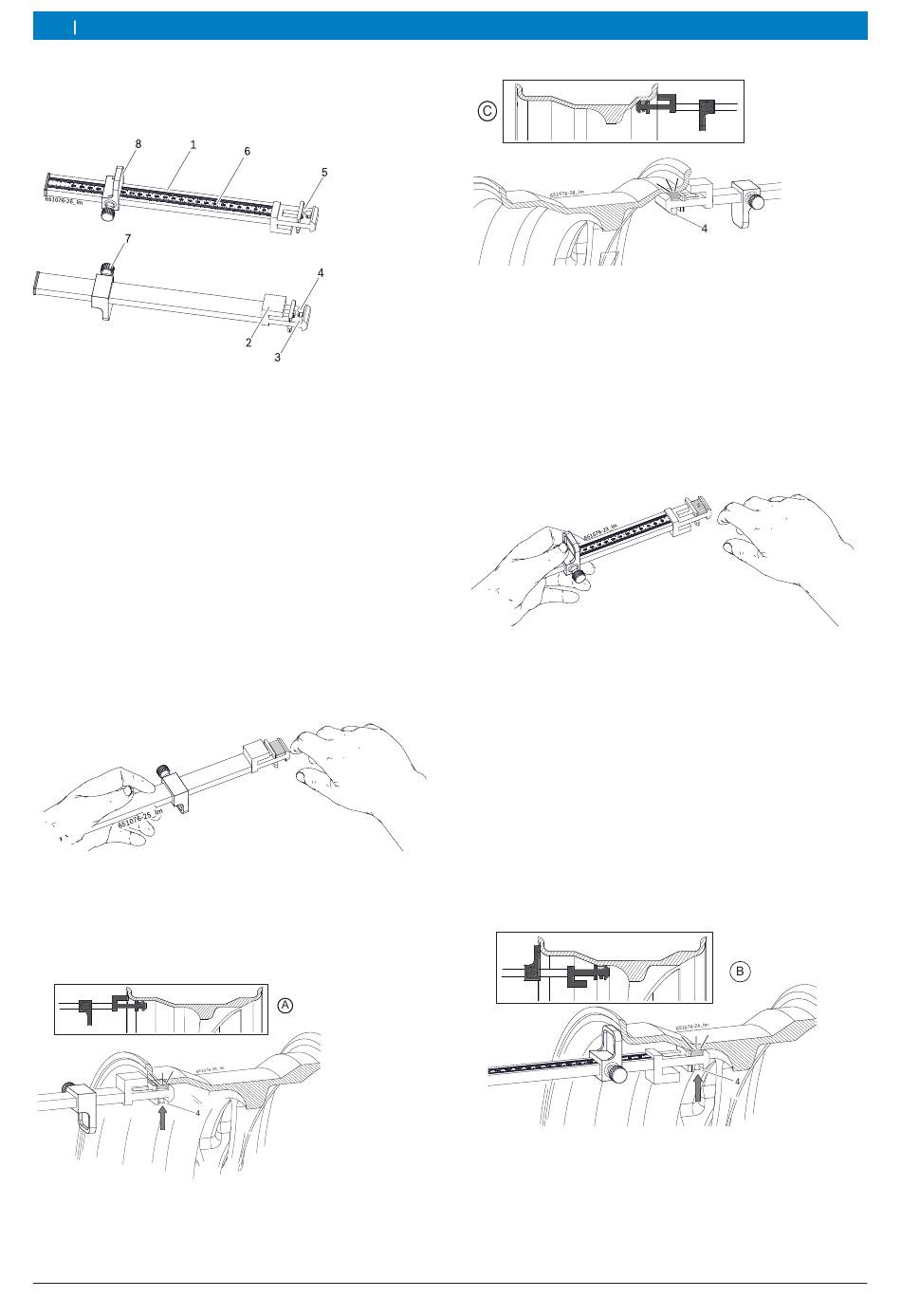

Abb. 42: Kaliber Gewichtepositionierung
1 Griff Kaliber Gewichtepositionierung
2 Kopf Kaliber Gewichtepositionierung
3 innere Gewichtszange
4. Auswerfer
5 äußere Gewichtszange
6 Millimeterskala
7 Rändelschraube
8 Stop Kaliber Gewichtepositionierung
!
Für die Standardprogramme verwendet man die
interne Zange des Kalibers für die Gewichtepositio-
nierung, und zwar sowohl für die Positionierung des
Klebegewichtes im Inneren als auch außen.
1. Das nötige Klebegewicht in der Innenzange der Ge-
wichte einfügen.
Abb. 43:
2. Den Kopf des Kalibers Gewichtepositionierung (2)
am Rand der Felge mit der Innenzange (3) mit Kon-
takt mit der Felge selbst positionieren.
Abb. 44: Anwendungsbeispiel Internes Klebegewicht
|
1 695 600 694 2016-09-28
Abb. 45: Anwendungsbeispiel Externes Klebegewicht
3. Das Klebegewicht mit dem Ausstoßer (4) anbringen
und nach vorn drücken, damit es gut anhaftet.
9.9.3 Befestigung der Klebegewichte mit der exter-
nen Zange
1. Das nötige Klebegewicht in der externen Zange der
Gewichte einfügen (5).
Abb. 46:
2. Den Stopp des Kalibers Gewichtepositionierung (8)
am Rand der Felge mit der externen Zange (5) mit
Kontakt mit der Felge selbst positionieren.
!
Die Position des Klebegewichtes wird durch das
Maß "J" der zuvor ermittelten Auswuchtungsebene
bestimmt und am Kaliber Gewichtepositionierung
befestigt (siehe 9.5.2).
3. Das Klebegewicht mit dem Ausstoßer (4) anbringen
und nach vorn drücken, damit es gut anhaftet.
Abb. 47:
OMCN spa
