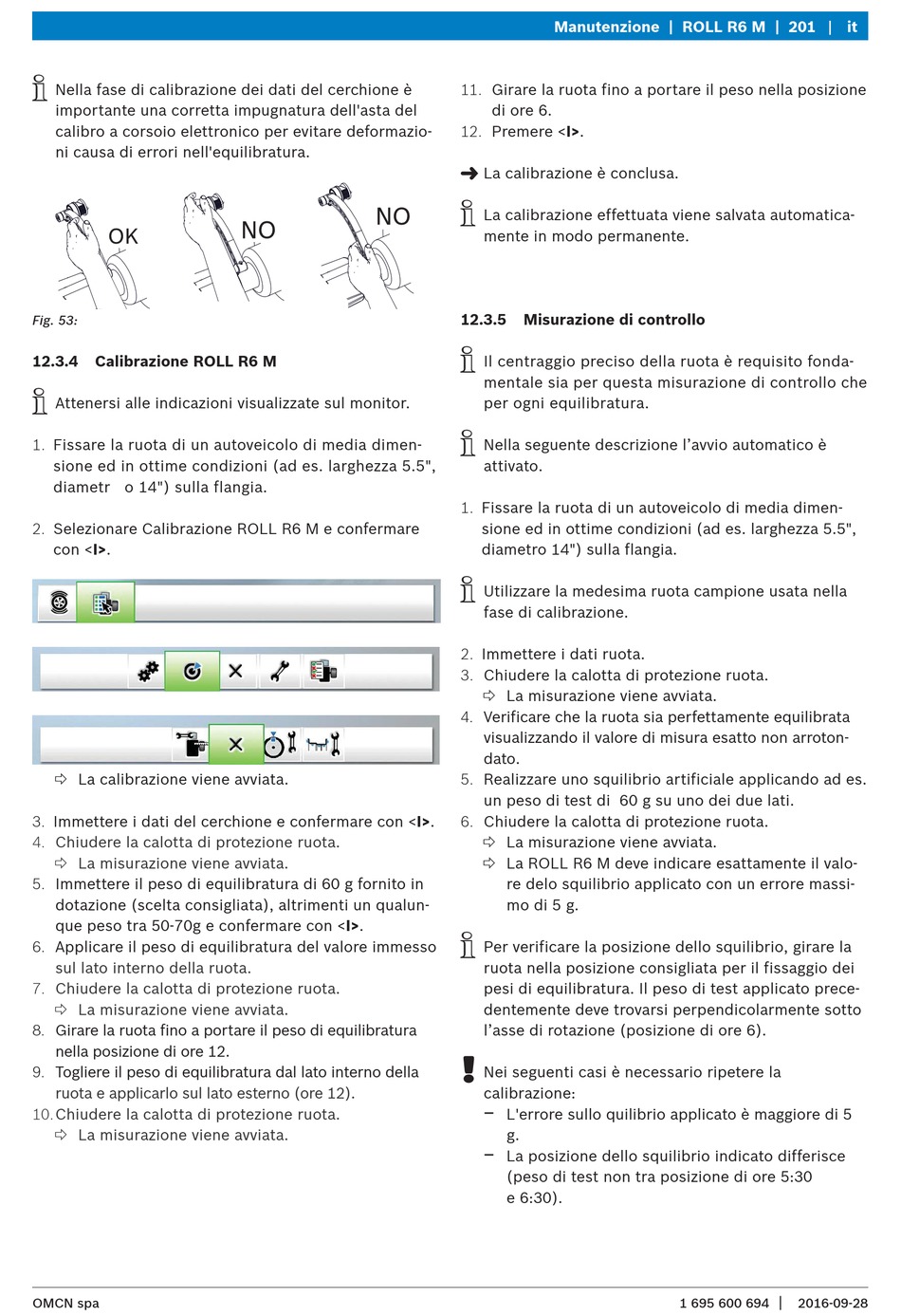

OMCN ROLL R6 Betriebsanleitung Seite 201

i
Nella fase di calibrazione dei dati del cerchione è
importante una corretta impugnatura dell'asta del
calibro a corsoio elettronico per evitare deformazio-
ni causa di errori nell'equilibratura.
Fig. 53:
12.3.4 Calibrazione ROLL R6 M
i
Attenersi alle indicazioni visualizzate sul monitor.
1. Fissare la ruota di un autoveicolo di media dimen-
sione ed in ottime condizioni (ad es. larghezza 5.5",
diametr o 14") sulla flangia.
2. Selezionare Calibrazione ROLL R6 M e confermare
con <I>.
« La calibrazione viene avviata.
3. Immettere i dati del cerchione e confermare con <I>.
4. Chiudere la calotta di protezione ruota.
« La misurazione viene avviata.
5. Immettere il peso di equilibratura di 60 g fornito in
dotazione (scelta consigliata), altrimenti un qualun-
que peso tra 50-70g e confermare con <I>.
6. Applicare il peso di equilibratura del valore immesso
sul lato interno della ruota.
7. Chiudere la calotta di protezione ruota.
« La misurazione viene avviata.
8. Girare la ruota fino a portare il peso di equilibratura
nella posizione di ore 12.
9. Togliere il peso di equilibratura dal lato interno della
ruota e applicarlo sul lato esterno (ore 12).
10. Chiudere la calotta di protezione ruota.
« La misurazione viene avviata.
OMCN spa
Manutenzione | ROLL R6 M | 201
11. Girare la ruota fino a portare il peso nella posizione
di ore 6.
12. Premere <I>.
"
La calibrazione è conclusa.
i
La calibrazione effettuata viene salvata automatica-
mente in modo permanente.
12.3.5 Misurazione di controllo
i
Il centraggio preciso della ruota è requisito fonda-
mentale sia per questa misurazione di controllo che
per ogni equilibratura.
i
Nella seguente descrizione l'avvio automatico è
attivato.
1. Fissare la ruota di un autoveicolo di media dimen-
sione ed in ottime condizioni (ad es. larghezza 5.5",
diametro 14") sulla flangia.
i
Utilizzare la medesima ruota campione usata nella
fase di calibrazione.
2. Immettere i dati ruota.
3. Chiudere la calotta di protezione ruota.
« La misurazione viene avviata.
4. Verificare che la ruota sia perfettamente equilibrata
visualizzando il valore di misura esatto non arroton-
dato.
5. Realizzare uno squilibrio artificiale applicando ad es.
un peso di test di 60 g su uno dei due lati.
6. Chiudere la calotta di protezione ruota.
« La misurazione viene avviata.
« La ROLL R6 M deve indicare esattamente il valo-
re delo squilibrio applicato con un errore massi-
mo di 5 g.
i
Per verificare la posizione dello squilibrio, girare la
ruota nella posizione consigliata per il fissaggio dei
pesi di equilibratura. Il peso di test applicato prece-
dentemente deve trovarsi perpendicolarmente sotto
l'asse di rotazione (posizione di ore 6).
!
Nei seguenti casi è necessario ripetere la
calibrazione:
$
L'errore sullo quilibrio applicato è maggiore di 5
g.
$
La posizione dello squilibrio indicato differisce
(peso di test non tra posizione di ore 5:30
e 6:30).
it
|
1 695 600 694 2016-09-28
