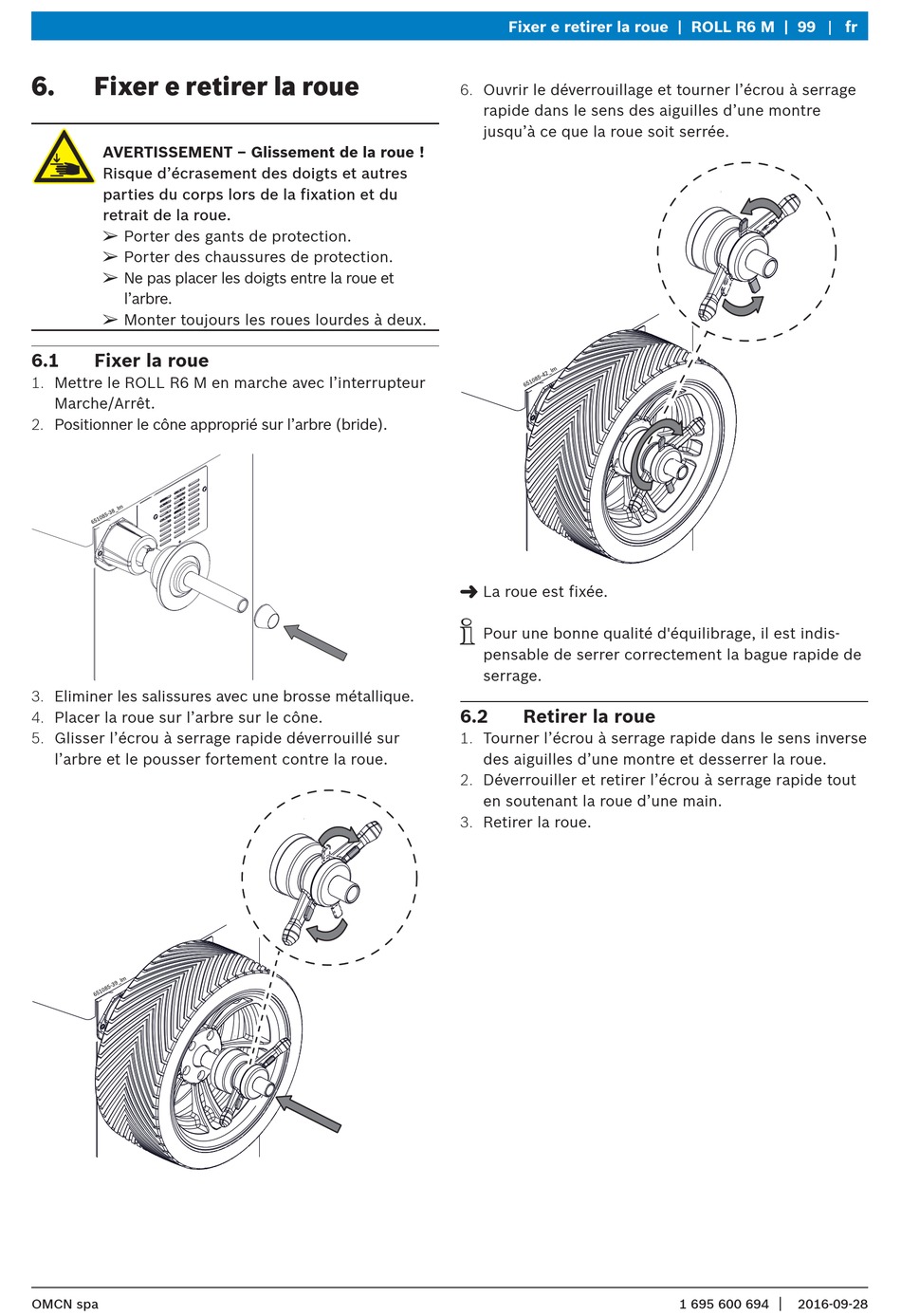

6.

Fixer e retirer la roue

AVERTISSEMENT – Glissement de la roue !
Risque d'écrasement des doigts et autres
parties du corps lors de la fixation et du
retrait de la roue.
€
Porter des gants de protection.
€
Porter des chaussures de protection.
€
Ne pas placer les doigts entre la roue et
l'arbre.
€
Monter toujours les roues lourdes à deux.
6.1 Fixer la roue
1. Mettre le ROLL R6 M en marche avec l'interrupteur
Marche/Arrêt.
2. Positionner le cône approprié sur l'arbre (bride).
3. Eliminer les salissures avec une brosse métallique.
4. Placer la roue sur l'arbre sur le cône.
5. Glisser l'écrou à serrage rapide déverrouillé sur
l'arbre et le pousser fortement contre la roue.
OMCN spa
Fixer e retirer la roue | ROLL R6 M | 99
6. Ouvrir le déverrouillage et tourner l'écrou à serrage
rapide dans le sens des aiguilles d'une montre
jusqu'à ce que la roue soit serrée.
"
La roue est fixée.
i
Pour une bonne qualité d'équilibrage, il est indis-
pensable de serrer correctement la bague rapide de
serrage.
6.2 Retirer la roue
1. Tourner l'écrou à serrage rapide dans le sens inverse
des aiguilles d'une montre et desserrer la roue.
2. Déverrouiller et retirer l'écrou à serrage rapide tout
en soutenant la roue d'une main.
3. Retirer la roue.
fr
|
1 695 600 694 2016-09-28
