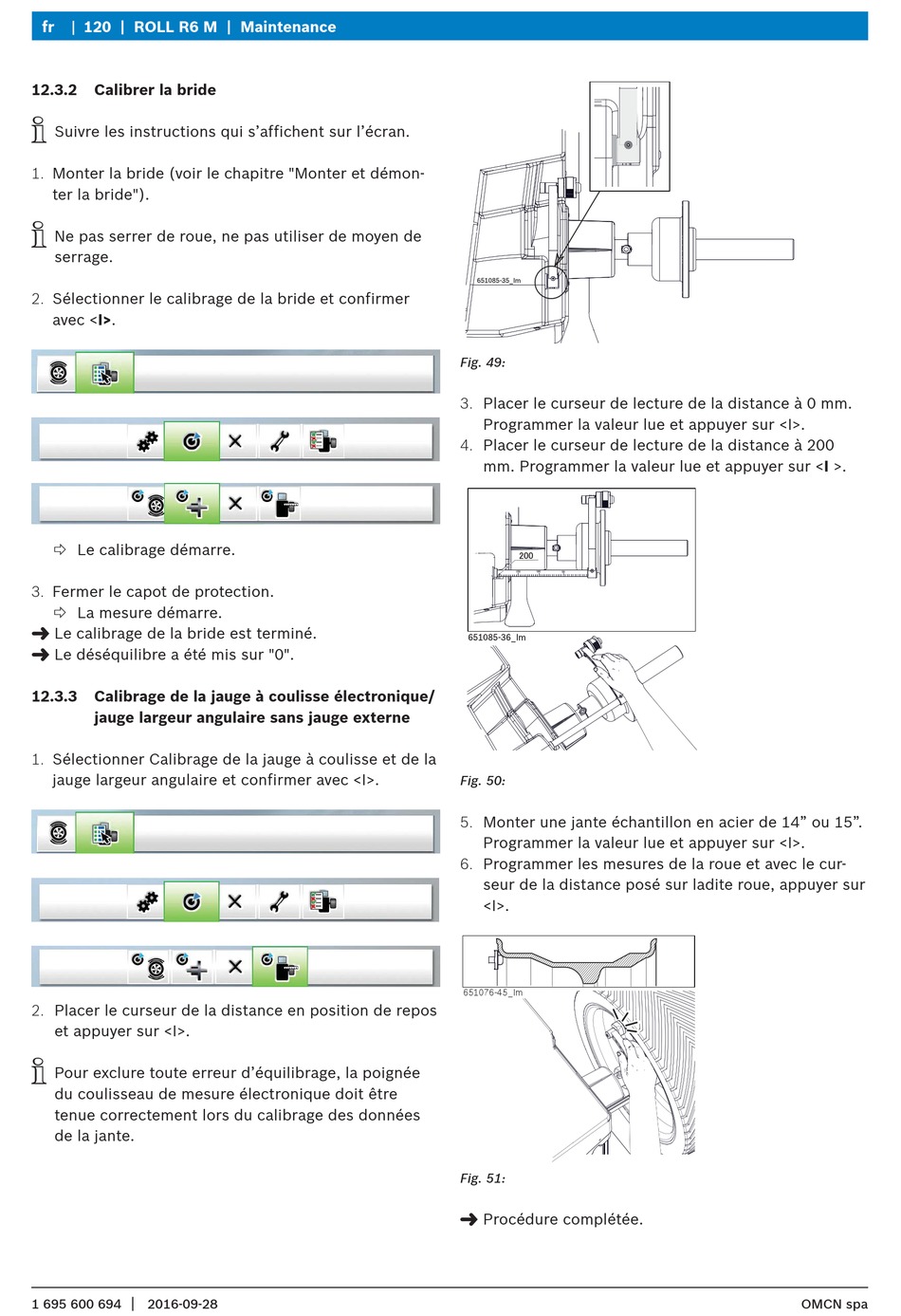

OMCN ROLL R6 Betriebsanleitung Seite 120

fr 120 | ROLL R6 M | Maintenance
12.3.2 Calibrer la bride
i
Suivre les instructions qui s'affichent sur l'écran.
1. Monter la bride (voir le chapitre "Monter et démon-
ter la bride").
i
Ne pas serrer de roue, ne pas utiliser de moyen de
serrage.
2. Sélectionner le calibrage de la bride et confirmer
avec <I>.
« Le calibrage démarre.
3. Fermer le capot de protection.
« La mesure démarre.
"
Le calibrage de la bride est terminé.
"
Le déséquilibre a été mis sur "0".
12.3.3 Calibrage de la jauge à coulisse électronique/
jauge largeur angulaire sans jauge externe
1. Sélectionner Calibrage de la jauge à coulisse et de la
jauge largeur angulaire et confirmer avec <I>.
2. Placer le curseur de la distance en position de repos
et appuyer sur <I>.
i
Pour exclure toute erreur d'équilibrage, la poignée
du coulisseau de mesure électronique doit être
tenue correctement lors du calibrage des données
de la jante.
|
1 695 600 694 2016-09-28
Fig. 49:
3. Placer le curseur de lecture de la distance à 0 mm.
Programmer la valeur lue et appuyer sur <I>.
4. Placer le curseur de lecture de la distance à 200
mm. Programmer la valeur lue et appuyer sur <I >.
Fig. 50:
5. Monter une jante échantillon en acier de 14" ou 15".
Programmer la valeur lue et appuyer sur <I>.
6. Programmer les mesures de la roue et avec le cur-
seur de la distance posé sur ladite roue, appuyer sur
<I>.
Fig. 51:
"
Procédure complétée.
OMCN spa
