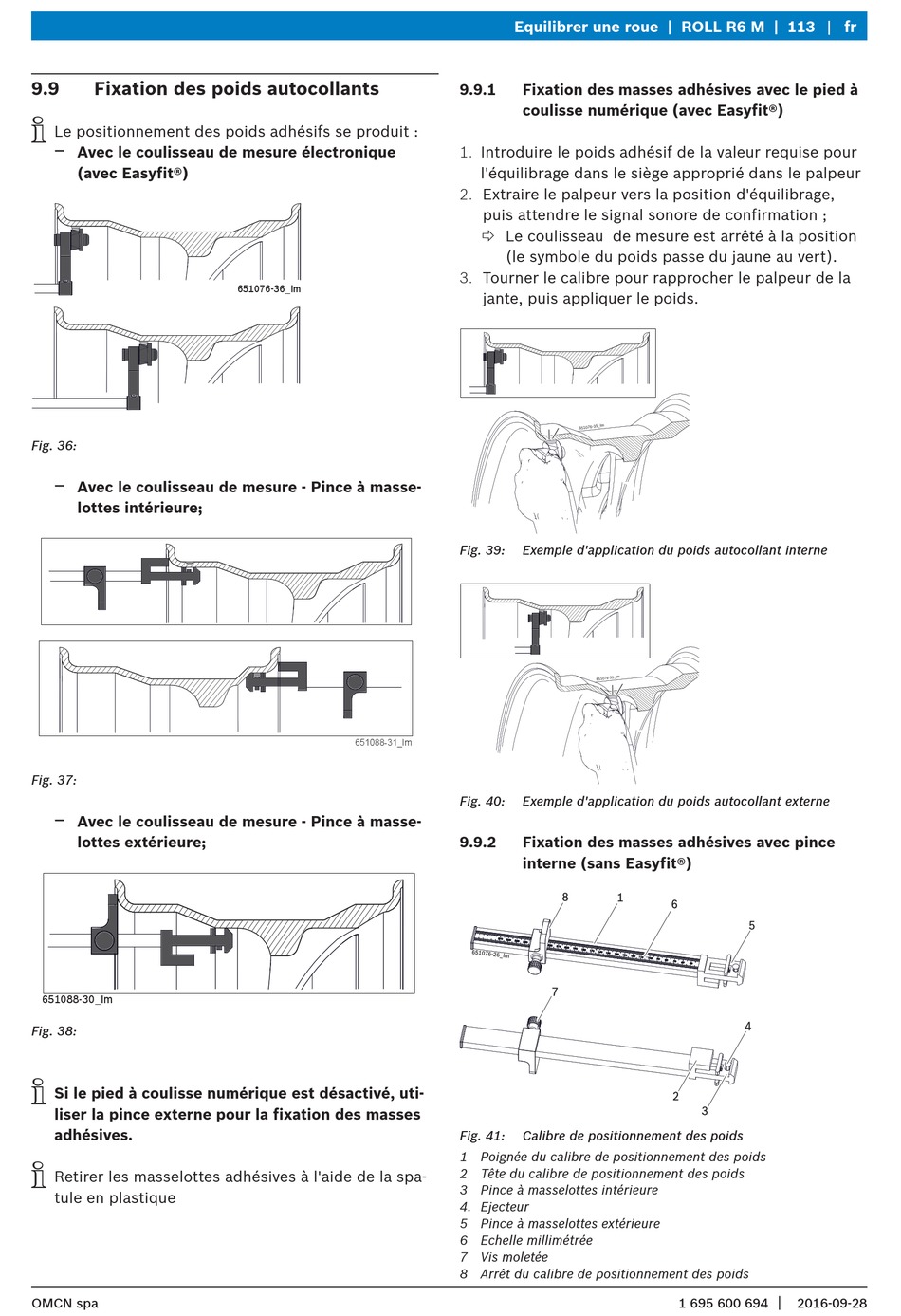

OMCN ROLL R6 Betriebsanleitung Seite 113

9.9 Fixation des poids autocollants
i
Le positionnement des poids adhésifs se produit :
$
Avec le coulisseau de mesure électronique
(avec Easyfit®)
Fig. 36:
$
Avec le coulisseau de mesure - Pince à masse-
lottes intérieure;
Fig. 37:
$
Avec le coulisseau de mesure - Pince à masse-
lottes extérieure;
Fig. 38:
i
Si le pied à coulisse numérique est désactivé, uti-
liser la pince externe pour la fixation des masses
adhésives.
i
Retirer les masselottes adhésives à l'aide de la spa-
tule en plastique
OMCN spa
Equilibrer une roue | ROLL R6 M | 113
9.9.1 Fixation des masses adhésives avec le pied à
coulisse numérique (avec Easyfit®)
1. Introduire le poids adhésif de la valeur requise pour
l'équilibrage dans le siège approprié dans le palpeur
2. Extraire le palpeur vers la position d'équilibrage,
puis attendre le signal sonore de confirmation ;
« Le coulisseau de mesure est arrêté à la position
(le symbole du poids passe du jaune au vert).
3. Tourner le calibre pour rapprocher le palpeur de la
jante, puis appliquer le poids.
Fig. 39: Exemple d'application du poids autocollant interne
Fig. 40: Exemple d'application du poids autocollant externe
9.9.2 Fixation des masses adhésives avec pince
interne (sans Easyfit®)
Fig. 41: Calibre de positionnement des poids
1 Poignée du calibre de positionnement des poids
2 Tête du calibre de positionnement des poids
3 Pince à masselottes intérieure
4. Ejecteur
5 Pince à masselottes extérieure
6 Echelle millimétrée
7 Vis moletée
8 Arrêt du calibre de positionnement des poids
fr
xxx
|
1 695 600 694 2016-09-28
