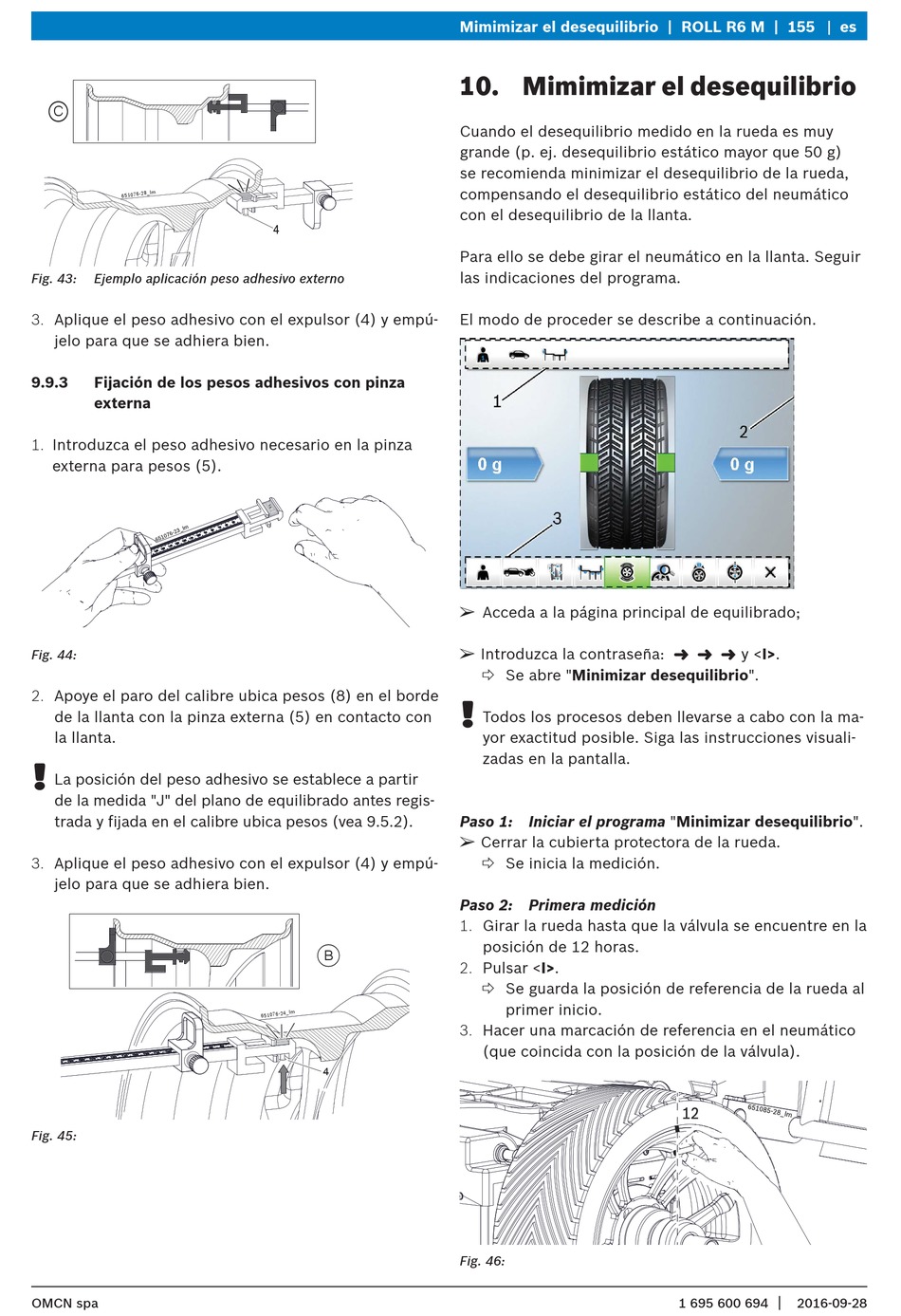

OMCN ROLL R6 Betriebsanleitung Seite 155

Fig. 43: Ejemplo aplicación peso adhesivo externo
3. Aplique el peso adhesivo con el expulsor (4) y empú-
jelo para que se adhiera bien.
9.9.3 Fijación de los pesos adhesivos con pinza
externa
1. Introduzca el peso adhesivo necesario en la pinza
externa para pesos (5).
Fig. 44:
2. Apoye el paro del calibre ubica pesos (8) en el borde
de la llanta con la pinza externa (5) en contacto con
la llanta.
!
La posición del peso adhesivo se establece a partir
de la medida "J" del plano de equilibrado antes regis-
trada y fijada en el calibre ubica pesos (vea 9.5.2).
3. Aplique el peso adhesivo con el expulsor (4) y empú-
jelo para que se adhiera bien.
Fig. 45:
OMCN spa
Mimimizar el desequilibrio | ROLL R6 M | 155
10. Mimimizar el desequilibrio
Cuando el desequilibrio medido en la rueda es muy
grande (p. ej. desequilibrio estático mayor que 50 g)
se recomienda minimizar el desequilibrio de la rueda,
compensando el desequilibrio estático del neumático
con el desequilibrio de la llanta.
Para ello se debe girar el neumático en la llanta. Seguir
las indicaciones del programa.
El modo de proceder se describe a continuación.
€
Acceda a la página principal de equilibrado;
€
Introduzca la contraseña: r r r y <I>.
« Se abre "Minimizar desequilibrio".
!
Todos los procesos deben llevarse a cabo con la ma-
yor exactitud posible. Siga las instrucciones visuali-
zadas en la pantalla.
Paso 1: Iniciar el programa "Minimizar desequilibrio".
€
Cerrar la cubierta protectora de la rueda.
« Se inicia la medición.
Paso 2: Primera medición
1. Girar la rueda hasta que la válvula se encuentre en la
posición de 12 horas.
2. Pulsar <I>.
« Se guarda la posición de referencia de la rueda al
primer inicio.
3. Hacer una marcación de referencia en el neumático
(que coincida con la posición de la válvula).
Fig. 46:
es
|
1 695 600 694 2016-09-28
