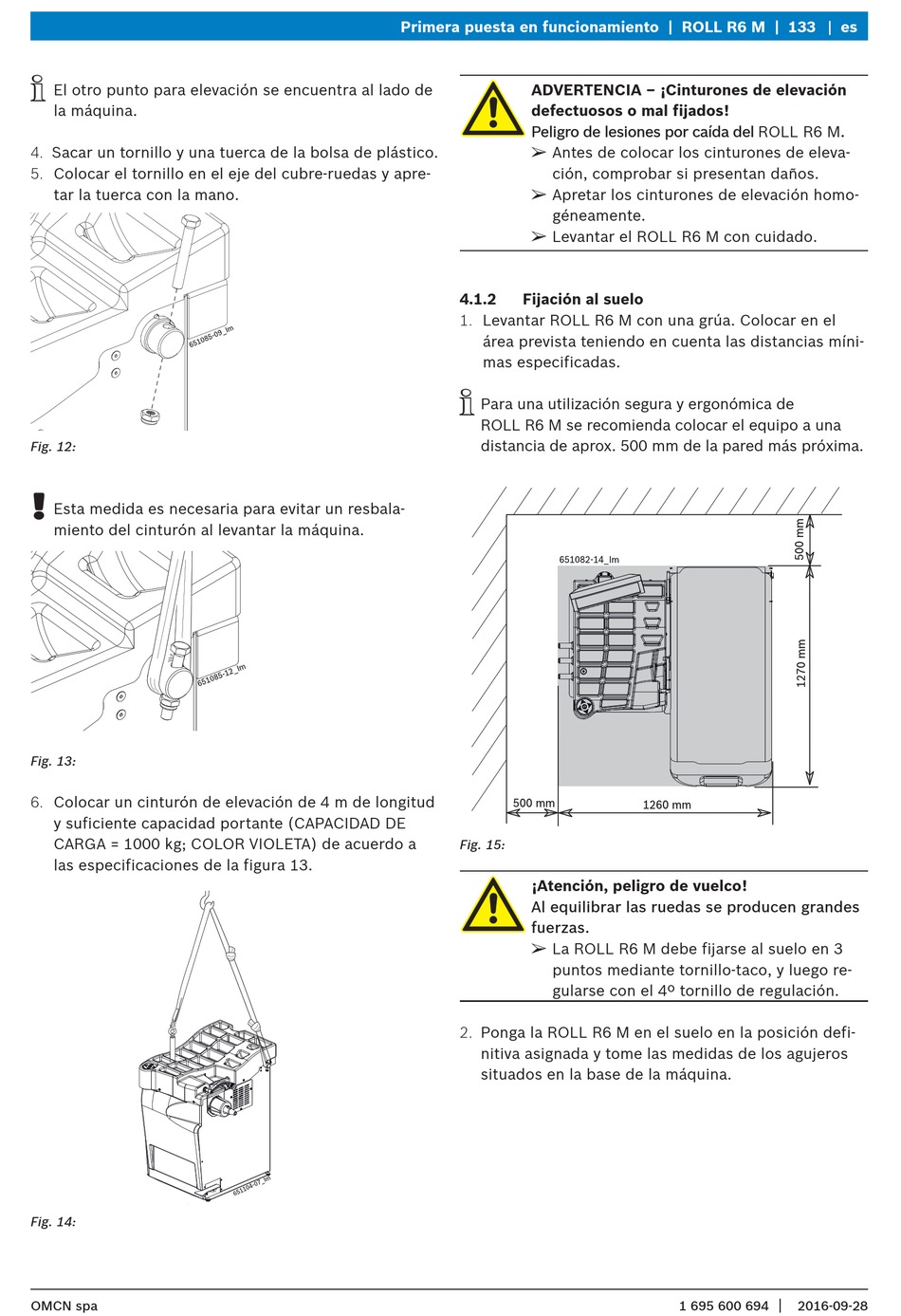

OMCN ROLL R6 Betriebsanleitung Seite 133

i
El otro punto para elevación se encuentra al lado de
la máquina.
4. Sacar un tornillo y una tuerca de la bolsa de plástico.
5. Colocar el tornillo en el eje del cubre-ruedas y apre-
tar la tuerca con la mano.
Fig. 12:
!
Esta medida es necesaria para evitar un resbala-
miento del cinturón al levantar la máquina.
Fig. 13:
6. Colocar un cinturón de elevación de 4 m de longitud
y suficiente capacidad portante (CAPACIDAD DE
CARGA = 1000 kg; COLOR VIOLETA) de acuerdo a
las especificaciones de la figura 13.
Fig. 14:
OMCN spa
Primera puesta en funcionamiento | ROLL R6 M | 133
ADVERTENCIA – ¡Cinturones de elevación
defectuosos o mal fijados!
Peligro de lesiones por caída del ROLL R6 M.
€
Antes de colocar los cinturones de eleva-
ción, comprobar si presentan daños.
€
Apretar los cinturones de elevación homo-
géneamente.
€
Levantar el ROLL R6 M con cuidado.
4.1.2 Fijación al suelo
1. Levantar ROLL R6 M con una grúa. Colocar en el
área prevista teniendo en cuenta las distancias míni-
mas especificadas.
i
Para una utilización segura y ergonómica de
ROLL R6 M se recomienda colocar el equipo a una
distancia de aprox. 500 mm de la pared más próxima.
Fig. 15:
¡Atención, peligro de vuelco!
Al equilibrar las ruedas se producen grandes
fuerzas.
€
La ROLL R6 M debe fijarse al suelo en 3
puntos mediante tornillo-taco, y luego re-
gularse con el 4º tornillo de regulación.
2. Ponga la ROLL R6 M en el suelo en la posición defi-
nitiva asignada y tome las medidas de los agujeros
situados en la base de la máquina.
es
|
1 695 600 694 2016-09-28
