3.5 ROLL R6 M

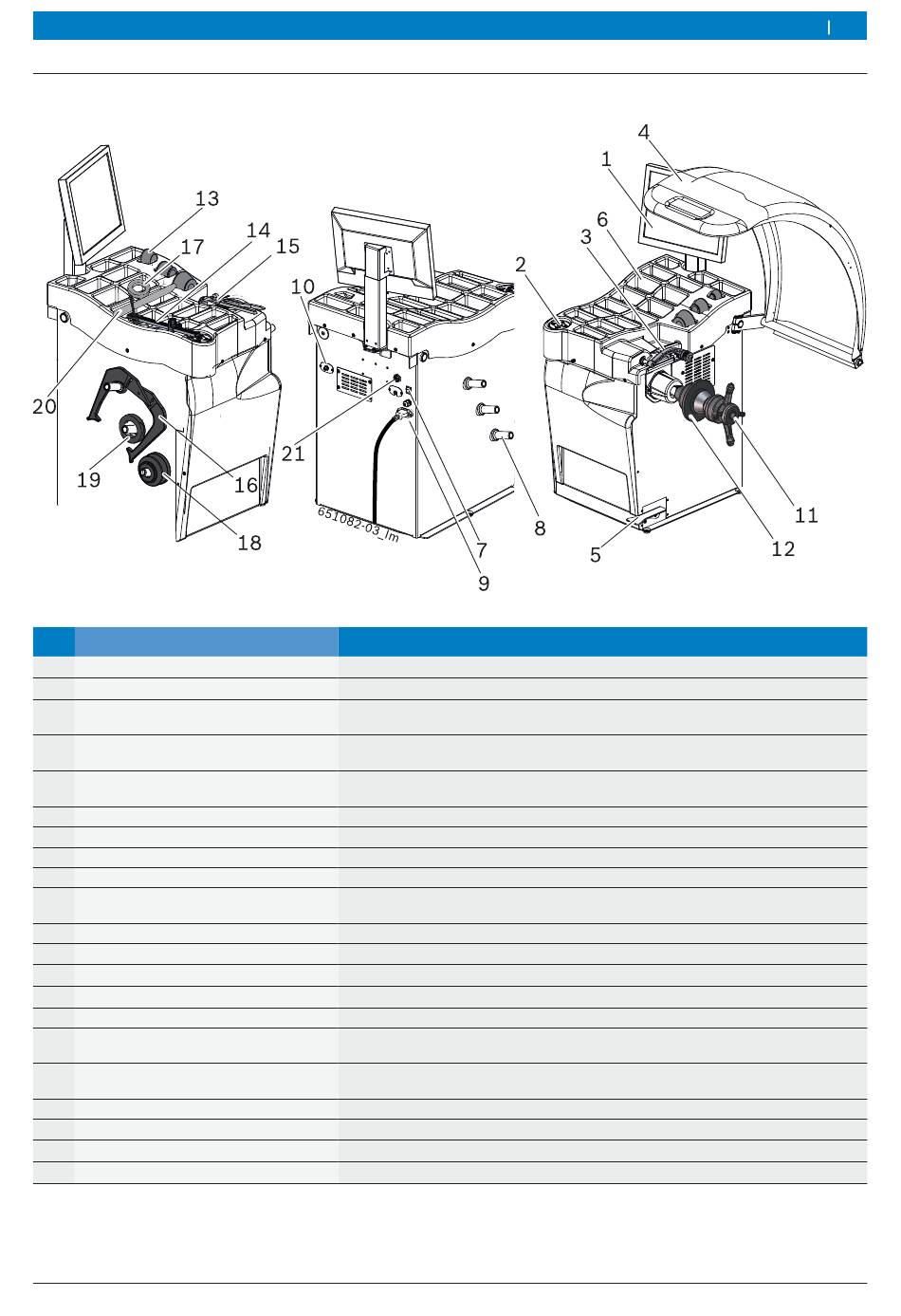

Fig. 6: ROLL R6 M
Pos. Désignation
1 Ecran TFT
2 Panneau de commande
3 Coulisseau de mesure (électronique)
4 Capot de protection, mobile
5 Pédal
6 Rangement
7 Interrupteur Marche/Arrêt
8 Support pour outils de serrage
9 Prise secteur
10 Connexion pour calibre de largeur an-
gulaire*
11 Ecrou à serrage rapide
12 Bride de centrage avec tirant
13 Cône de centrage
14 Coulisseau de mesure manuel
15 Pince à masselottes d'équilibrage
16 Compas de mesure
17 Embout concave
18 Bague d'écartement
19 Anneau de protection en caoutchouc
20 Spatule en plastique
21 Prise USB
* Accessoires spéciaux
OMCN spa
Consignes d'utilisation | ROLL R6 M | 91
Fonction/utilité
Affichage logiciel (valeurs mesurées et consignes d'utilisation)
Commande du ROLL R6 M.
+ Détermination de la distance de la jante et du diamètre de la jante
+ Détermination des positions de fixation des masselottes adhésives
+ Protection de l'opérateur contre les particules projetées (par ex. salissures, eau)
+ Démarrage et arrêt d'une mesure.
Blocage de la roue pour la mise en place ou le retrait des masselottes d'équili-
brage.
Rangement des cônes et des outils.
Mie en marche et à l'arrêt du ROLL R6 M
Rangement des accessoires.
Raccordement du câble d'alimentation secteur
Raccordement du jauge largeur angulaire à l'équilibreuse.
Centrage et fixation de la roue sur le cône
Fixation de la roue
Centrage de la roue sur l'arbre à bride.
Remplace le coulisseau de mesure électronique s'il est défectueux.
Pour la fixation et le retrait des masselottes d'équilibrage sur la jante.
Utilisé en remplacement s'il n'est pas possible de déterminer de façon électro-
nique la largeur et le diamètre de la jante.
A utiliser avec l'écrou à serrage rapide et en cas de mise en place du cône de cen-
trage de l'extérieur..
A utiliser avec l'écrou à serrage rapide et les jantes alu.
A utiliser avec l'écrou à serrage rapide et les jantes alu.
Pour le retrait des masselottes adhésives
Mise à jour du logiciel.
