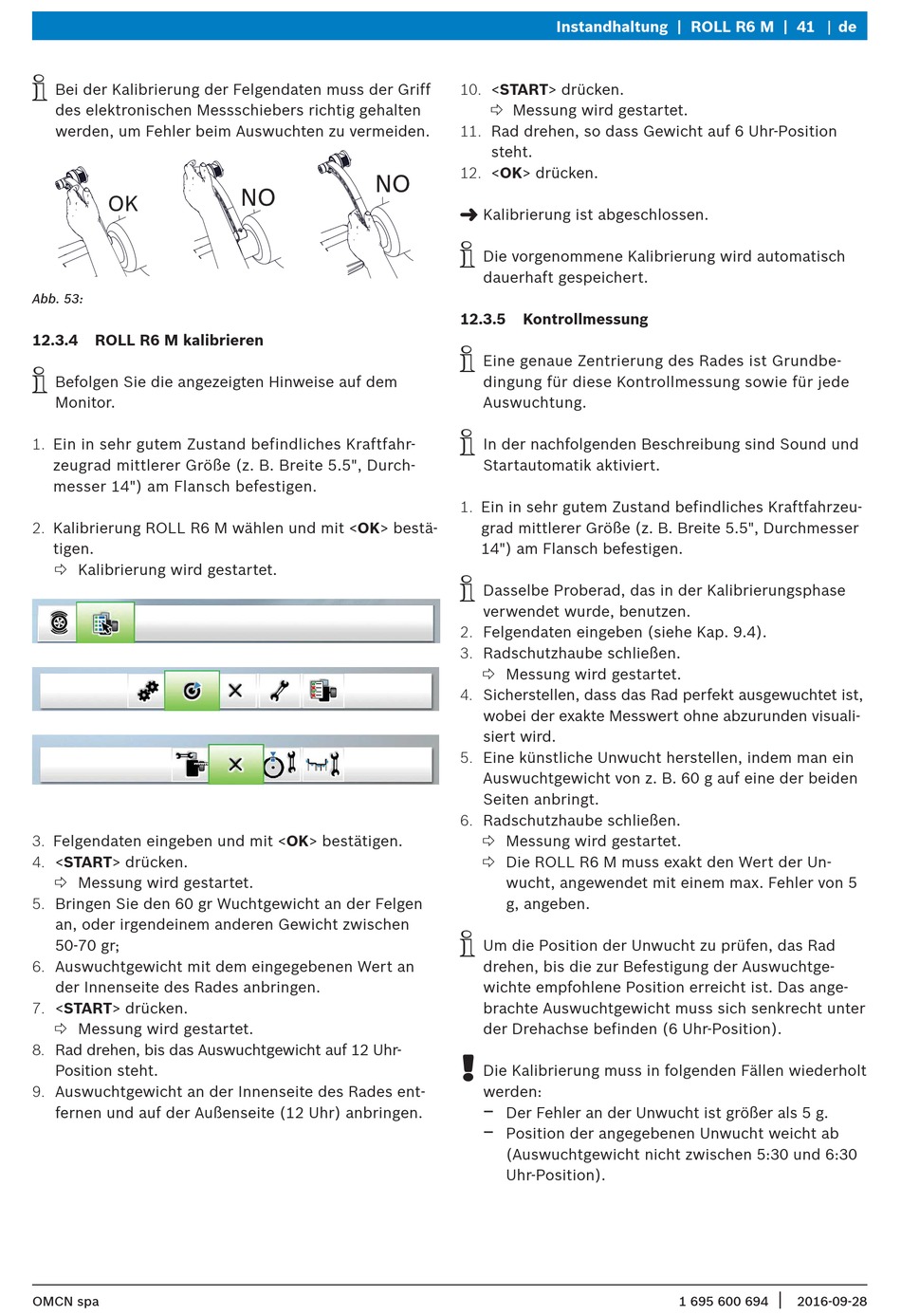

OMCN ROLL R6 Betriebsanleitung Seite 41

i
Bei der Kalibrierung der Felgendaten muss der Griff
des elektronischen Messschiebers richtig gehalten
werden, um Fehler beim Auswuchten zu vermeiden.
Abb. 53:
12.3.4 ROLL R6 M kalibrieren
i
Befolgen Sie die angezeigten Hinweise auf dem
Monitor.
1. Ein in sehr gutem Zustand befindliches Kraftfahr-
zeugrad mittlerer Größe (z. B. Breite 5.5", Durch-
messer 14") am Flansch befestigen.
2. Kalibrierung ROLL R6 M wählen und mit <OK> bestä-
tigen.
« Kalibrierung wird gestartet.
3. Felgendaten eingeben und mit <OK> bestätigen.
4. <START> drücken.
« Messung wird gestartet.
5. Bringen Sie den 60 gr Wuchtgewicht an der Felgen
an, oder irgendeinem anderen Gewicht zwischen
50-70 gr;
6. Auswuchtgewicht mit dem eingegebenen Wert an
der Innenseite des Rades anbringen.
7. <START> drücken.
« Messung wird gestartet.
8. Rad drehen, bis das Auswuchtgewicht auf 12 Uhr-
Position steht.
9. Auswuchtgewicht an der Innenseite des Rades ent-
fernen und auf der Außenseite (12 Uhr) anbringen.
OMCN spa
Instandhaltung | ROLL R6 M | 41
10. <START> drücken.
« Messung wird gestartet.
11. Rad drehen, so dass Gewicht auf 6 Uhr-Position
steht.
12. <OK> drücken.
"
Kalibrierung ist abgeschlossen.
i
Die vorgenommene Kalibrierung wird automatisch
dauerhaft gespeichert.
12.3.5 Kontrollmessung
i
Eine genaue Zentrierung des Rades ist Grundbe-
dingung für diese Kontrollmessung sowie für jede
Auswuchtung.
i
In der nachfolgenden Beschreibung sind Sound und
Startautomatik aktiviert.
1. Ein in sehr gutem Zustand befindliches Kraftfahrzeu-
grad mittlerer Größe (z. B. Breite 5.5", Durchmesser
14") am Flansch befestigen.
i
Dasselbe Proberad, das in der Kalibrierungsphase
verwendet wurde, benutzen.
2. Felgendaten eingeben (siehe Kap. 9.4).
3. Radschutzhaube schließen.
« Messung wird gestartet.
4. Sicherstellen, dass das Rad perfekt ausgewuchtet ist,
wobei der exakte Messwert ohne abzurunden visuali-
siert wird.
5. Eine künstliche Unwucht herstellen, indem man ein
Auswuchtgewicht von z. B. 60 g auf eine der beiden
Seiten anbringt.
6. Radschutzhaube schließen.
« Messung wird gestartet.
« Die ROLL R6 M muss exakt den Wert der Un-
wucht, angewendet mit einem max. Fehler von 5
g, angeben.
i
Um die Position der Unwucht zu prüfen, das Rad
drehen, bis die zur Befestigung der Auswuchtge-
wichte empfohlene Position erreicht ist. Das ange-
brachte Auswuchtgewicht muss sich senkrecht unter
der Drehachse befinden (6 Uhr-Position).
!
Die Kalibrierung muss in folgenden Fällen wiederholt
werden:
$
Der Fehler an der Unwucht ist größer als 5 g.
$
Position der angegebenen Unwucht weicht ab
(Auswuchtgewicht nicht zwischen 5:30 und 6:30
Uhr-Position).
de
|
1 695 600 694 2016-09-28
